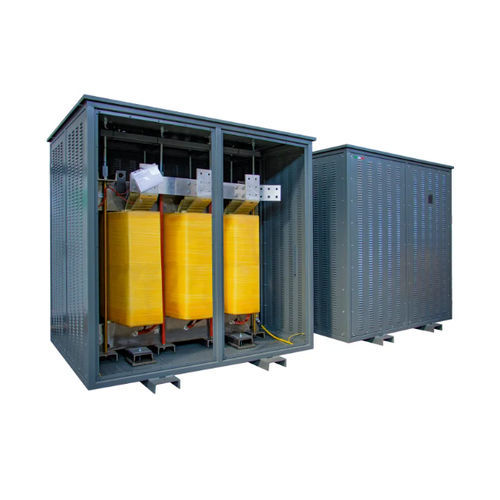

Transformador de aislamiento DYN11 K20 AL IP21

para servicio interiorIECde factor K

Descripción
Transformador de aislamiento de baja tensión para instalación en interior, grupo vectorial Dyn11, bobinados en aluminio y núcleo en acero magnético M270. Indicado para aplicaciones sensibles a la distorsión armónica (factor K = 20).

Especificaciones generales
Frecuencia | 50 Hz
Factor K | 20
Tensión de entrada | 400 V
Tensión de salida | 400 V
Conexión primaria | Triángulo
Conexión secundaria | Estrella + N
Grupo vectorial | Dyn11
Material del núcleo | Acero magnético M270
Material del bobinado | Aluminio
Pantalla electrostática | Entre primario y secundario, conectada a tierra
Temperatura ambiente máx. | 40 °C
Clase de aislamiento | H
Nivel de aislamiento | 3
Clase térmica | H
Aumento de temperatura | 125 °C
Altitud máxima | 1000 m
Clase ambiental - climática - incendio | E1 - C1 - F0
Instalación | Interior
Grado de protección | IP21
Normas de referencia | EN 60076 / IEC 61558 (cuando sea aplicable)

Variantes (Código | Potencia | Corriente de irrupción | Pérdidas en vacío | Pérdidas en carga | Vcc %)
DYN11 K20 AL IP21 28 | 28 | 26 | 350 | 680 | 4
DYN11 K20 AL IP21 36 | 36 | 17 | 410 | 800 | 4
DYN11 K20 AL IP21 45 | 45 | 17 | 450 | 840 | 4
DYN11 K20 AL IP21 58 | 58 | 17 | 630 | 920 | 4
DYN11 K20 AL IP21 63 | 63 | 16 | 680 | 980 | 4
DYN11 K20 AL IP21 70 | 70 | 15 | 740 | 1080 | 4
DYN11 K20 AL IP21 80 | 80 | 14 | 780 | 1100 | 4
DYN11 K20 AL IP21 90 | 90 | 14 | 870 | 1230 | 4
DYN11 K20 AL IP21 100 | 100 | 14 | 920 | 1350 | 4
DYN11 K20 AL IP21 110 | 110 | 14 | 960 | 1550 | 4
DYN11 K20 AL IP21 125 | 125 | 13 | 1100 | 1620 | 4
DYN11 K20 AL IP21 140 | 140 | 13 | 1200 | 1710 | 4
DYN11 K20 AL IP21 160 | 160 | 13 | 1290 | 1820 | 4
DYN11 K20 AL IP21 180 | 180 | 11 | 1430 | 1960 | 4
DYN11 K20 AL IP21 200 | 200 | 11 | 1470 | 2150 | 4
DYN11 K20 AL IP21 225 | 225 | 11 | 1620 | 2320 | 4
DYN11 K20 AL IP21 250 | 250 | 11 | 1730 | 2510 | 4
DYN11 K20 AL IP21 280 | 280 | 10 | 1890 | 3080 | 4
DYN11 K20 AL IP21 315 | 315 | 10 | 2100 | 3350 | 4
DYN11 K20 AL IP21 350 | 350 | 9 | 2250 | 3720 | 4
DYN11 K20 AL IP21 450 | 450 | 8 | 2780 | 4350 | 4
DYN11 K20 AL IP21 580 | 580 | 7 | 3000 | 5100 | 4
DYN11 K20 AL IP21 720 | 720 | 7 | 4050 | 5850 | 4.5
DYN11 K20 AL IP21 900 | 900 | 7 | 4950 | 6950 | 4.5
DYN11 K20 AL IP21 1100 | 1100 | 6 | 6200 | 8350 | 5
DYN11 K20 AL IP21 1400 | 1400 | 6 | 7600 | 9900 | 5

Especificaciones técnicas detalladas

• Frecuencia: 50 Hz
• Factor K: 20
• Tensión de entrada: 400 V
• Tensión de salida: 400 V
• Conexión primaria: Triángulo
• Conexión secundaria: Estrella + N
• Grupo vectorial: Dyn11
• Núcleo: Acero magnético M270
• Bobinado: Aluminio
• Pantalla electrostática: Entre primario y secundario conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Clase ambiental - climática - incendio: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP21
• Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)
