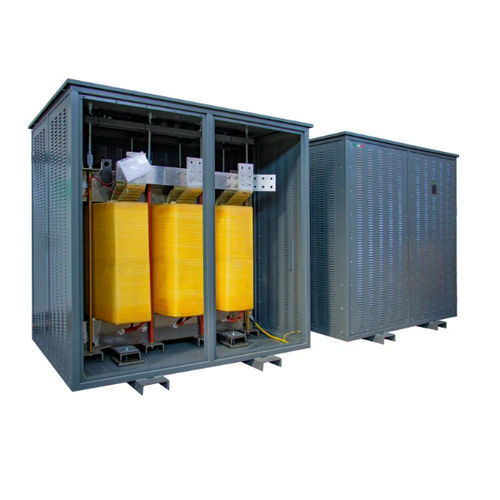

Transformador de aislamiento DZN0 K4 AL IP21

secopara servicio interiorIEC

Resumen

Transformador de aislamiento BT DZN0 K4 AL IP21 para instalación en interior. Grupo vectorial Dzn0, factor K 4 para cargas no lineales; bobinado de aluminio y pantalla electrostática entre primario y secundario conectada a tierra. Grado de protección IP21.

Aplicaciones

• Distribución de energía industrial y máquinas
• Alimentación de equipos electrónicos y sistemas de control sensibles
• Mitigación de efectos armónicos en cargas no lineales (K4)

Especificaciones técnicas clave

Frecuencia: 50 Hz; Tensión entrada/salida: 400/400 V; Conexión primaria: triángulo; Conexión secundaria: zig‑zag; Núcleo: acero magnético M270; Bobinado: aluminio; Pantalla electrostática: entre primario y secundario, puesta a tierra; Temp. ambiente máx.: 40 °C; Clase de aislamiento / térmica: H; Nivel de aislamiento: 3; Aumento de temperatura: 125 °C; Altitud máx.: 1000 m; Clase ambiental - climática - incendio: E1 - C1 - F0; Instalación: interior; Grado de protección: IP21; Normas: EN 60076 / IEC 61558 (cuando aplique).

Variantes disponibles

DZN0 K4 AL IP21 40 | 40 kVA | Corriente de irrupción 19 A | Pérdidas en vacío 375 W | Pérdidas en carga 1340 W | Vcc 4%
DZN0 K4 AL IP21 50 | 50 kVA | Corriente de irrupción 13 A | Pérdidas en vacío 440 W | Pérdidas en carga 1580 W | Vcc 4%
DZN0 K4 AL IP21 63 | 63 kVA | Corriente de irrupción 13 A | Pérdidas en vacío 480 W | Pérdidas en carga 1660 W | Vcc 4%
DZN0 K4 AL IP21 80 | 80 kVA | Corriente de irrupción 13 A | Pérdidas en vacío 670 W | Pérdidas en carga 1820 W | Vcc 4%
DZN0 K4 AL IP21 90 | 90 kVA | Corriente de irrupción 13 A | Pérdidas en vacío 730 W | Pérdidas en carga 1920 W | Vcc 4%
DZN0 K4 AL IP21 100 | 100 kVA | Corriente de irrupción 13 A | Pérdidas en vacío 790 W | Pérdidas en carga 2030 W | Vcc 4%
DZN0 K4 AL IP21 110 | 110 kVA | Corriente de irrupción 11 A | Pérdidas en vacío 830 W | Pérdidas en carga 2140 W | Vcc 4%
DZN0 K4 AL IP21 125 | 125 kVA | Corriente de irrupción 11 A | Pérdidas en vacío 930 W | Pérdidas en carga 2400 W | Vcc 4%
DZN0 K4 AL IP21 140 | 140 kVA | Corriente de irrupción 11 A | Pérdidas en vacío 980 W | Pérdidas en carga 2610 W | Vcc 4%
DZN0 K4 AL IP21 160 | 160 kVA | Corriente de irrupción 11 A | Pérdidas en vacío 1030 W | Pérdidas en carga 2990 W | Vcc 4%
DZN0 K4 AL IP21 180 | 180 kVA | Corriente de irrupción 10 A | Pérdidas en vacío 1180 W | Pérdidas en carga 3150 W | Vcc 4%
DZN0 K4 AL IP21 200 | 200 kVA | Corriente de irrupción 10 A | Pérdidas en vacío 1280 W | Pérdidas en carga 3360 W | Vcc 4%
DZN0 K4 AL IP21 225 | 225 kVA | Corriente de irrupción 10 A | Pérdidas en vacío 1380 W | Pérdidas en carga 3580 W | Vcc 4%
DZN0 K4 AL IP21 250 | 250 kVA | Corriente de irrupción 9 A | Pérdidas en vacío 1530 W | Pérdidas en carga 3840 W | Vcc 4%
DZN0 K4 AL IP21 280 | 280 kVA | Corriente de irrupción 9 A | Pérdidas en vacío 1570 W | Pérdidas en carga 4160 W | Vcc 4%
DZN0 K4 AL IP21 315 | 315 kVA | Corriente de irrupción 9 A | Pérdidas en vacío 1730 W | Pérdidas en carga 4540 W | Vcc 4%
DZN0 K4 AL IP21 350 | 350 kVA | Corriente de irrupción 9 A | Pérdidas en vacío 1850 W | Pérdidas en carga 4910 W | Vcc 4%
DZN0 K4 AL IP21 400 | 400 kVA | Corriente de irrupción 8 A | Pérdidas en vacío 2020 W | Pérdidas en carga 5810 W | Vcc 4%
DZN0 K4 AL IP21 450 | 450 kVA | Corriente de irrupción 8 A | Pérdidas en vacío 2240 W | Pérdidas en carga 6500 W | Vcc 4%
DZN0 K4 AL IP21 500 | 500 kVA | Corriente de irrupción 8 A | Pérdidas en vacío 2400 W | Pérdidas en carga 7200 W | Vcc 4%
DZN0 K4 AL IP21 630 | 630 kVA | Corriente de irrupción 6 A | Pérdidas en vacío 2970 W | Pérdidas en carga 8370 W | Vcc 4%
DZN0 K4 AL IP21 800 | 800 kVA | Corriente de irrupción 5 A | Pérdidas en vacío 3200 W | Pérdidas en carga 9800 W | Vcc 4%
DZN0 K4 AL IP21 1000 | 1000 kVA | Corriente de irrupción 5 A | Pérdidas en vacío 4320 W | Pérdidas en carga 11400 W | Vcc 4.5%
DZN0 K4 AL IP21 1250 | 1250 kVA | Corriente de irrupción 5 A | Pérdidas en vacío 5280 W | Pérdidas en carga 13540 W | Vcc 4.5%
DZN0 K4 AL IP21 1600 | 1600 kVA | Corriente de irrupción 4 A | Pérdidas en vacío 6600 W | Pérdidas en carga 16400 W | Vcc 5%
DZN0 K4 AL IP21 2000 | 2000 kVA | Corriente de irrupción 4 A | Pérdidas en vacío 8100 W | Pérdidas en carga 19300 W | Vcc 5%

Especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 4
• Tensión de entrada / salida: 400 V
• Conexión primaria: triángulo
• Conexión secundaria: zig‑zag
• Grupo vectorial: Dzn0
• Material del núcleo: M270 acero magnético
• Material del bobinado: Aluminio
• Pantalla electrostática: entre primario y secundario, conectada a tierra
• Temp. ambiente máx.: 40 °C
• Clase de aislamiento / térmica: H
• Nivel de aislamiento: 3
• Aumento de temperatura: 125 °C
• Altitud máx.: 1000 m
• Clase ambiental - climática - incendio: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP21
• Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)
