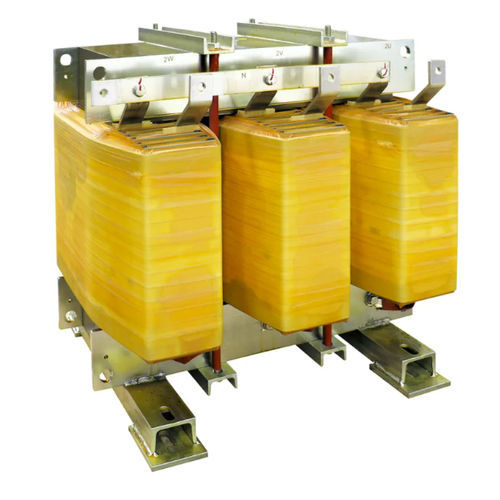

Transformador de aislamiento DYN11 K13 AL IP00

secopara servicio interiorIEC

Resumen
Transformadores de aislamiento BT para separación y protección de circuitos de alimentación en baja tensión. Diseñados para cargas no lineales con factor K 13; bobinados en aluminio y núcleo en acero magnético M270. Instalación en interior, pantalla electrostática entre primario y secundario conectada a tierra. Normas de referencia: EN 60076 / IEC 61558 (cuando proceda).

Características técnicas

• Frecuencia: 50 Hz
• Factor K: 13
• Tensión de entrada: 400 V
• Tensión de salida: 400 V
• Conexión del devanado primario: Triángulo
• Conexión del devanado secundario: Estrella + N
• Grupo vectorial: Dyn11
• Material del núcleo: acero magnético M270
• Material del bobinado: Aluminio
• Pantalla electrostática: entre primario y secundario, conectada a tierra
• Temperatura ambiente máx.: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Clase ambiental - climática - incendio: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP00

Variantes disponibles (tabla)
Código | Potencia (kVA) | Corriente de irrupción (A) | Pérdidas en vacío (W) | Pérdidas en carga (W) | Vcc %
DYN11 K13 AL IP00 30 | 30 | 24 | 350 | 850 | 4
DYN11 K13 AL IP00 40 | 40 | 15 | 410 | 1000 | 4
DYN11 K13 AL IP00 50 | 50 | 15 | 450 | 1080 | 4
DYN11 K13 AL IP00 63 | 63 | 15 | 630 | 1150 | 4
DYN11 K13 AL IP00 70 | 70 | 15 | 680 | 1210 | 4
DYN11 K13 AL IP00 80 | 80 | 15 | 740 | 1320 | 4
DYN11 K13 AL IP00 90 | 90 | 13 | 780 | 1380 | 4
DYN11 K13 AL IP00 100 | 100 | 13 | 870 | 1520 | 4
DYN11 K13 AL IP00 110 | 110 | 13 | 920 | 1640 | 4
DYN11 K13 AL IP00 125 | 125 | 13 | 960 | 1880 | 4
DYN11 K13 AL IP00 140 | 140 | 12 | 1100 | 1980 | 4
DYN11 K13 AL IP00 160 | 160 | 11 | 1200 | 2120 | 4
DYN11 K13 AL IP00 180 | 180 | 11 | 1290 | 2280 | 4
DYN11 K13 AL IP00 200 | 200 | 10 | 1430 | 2420 | 4
DYN11 K13 AL IP00 225 | 225 | 10 | 1470 | 2620 | 4
DYN11 K13 AL IP00 250 | 250 | 10 | 1620 | 2850 | 4
DYN11 K13 AL IP00 280 | 280 | 10 | 1730 | 3180 | 4
DYN11 K13 AL IP00 315 | 315 | 9 | 1890 | 3600 | 4
DYN11 K13 AL IP00 350 | 350 | 9 | 2100 | 4100 | 4
DYN11 K13 AL IP00 400 | 400 | 9 | 2250 | 4530 | 4
DYN11 K13 AL IP00 500 | 500 | 8 | 2780 | 5250 | 4
DYN11 K13 AL IP00 630 | 630 | 7 | 3000 | 6180 | 4
DYN11 K13 AL IP00 800 | 800 | 6 | 4050 | 7180 | 4.5
DYN11 K13 AL IP00 1000 | 1000 | 6 | 4950 | 8450 | 4.5
DYN11 K13 AL IP00 1250 | 1250 | 5 | 6200 | 10400 | 5
DYN11 K13 AL IP00 1600 | 1600 | 5 | 7600 | 12250 | 5

Características / especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 13
• Tensión primaria/secundaria: 400 / 400 V
• Conexiones: primario Triángulo, secundario Estrella + N
• Grupo vectorial: Dyn11
• Núcleo: acero magnético M270
• Bobinados: Aluminio
• Pantalla electrostática: entre primario y secundario, conectada a tierra
• Temperatura ambiente máx.: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura permisible: 125 °C
• Altitud máxima de instalación: 1000 m
• Clase ambiental: E1 - C1 - F0
• Instalación: interior
• Grado de protección: IP00
• Normas: EN 60076 / IEC 61558 (cuando proceda)
