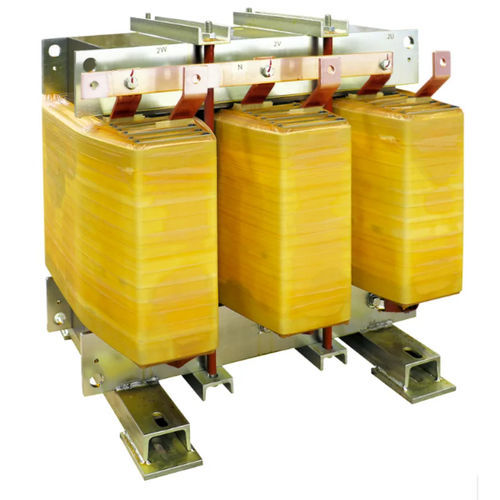

Transformador de aislamiento DZN0 K13 CU IP00

secopara servicio interiorIEC

Nombre del producto
Transformador de aislamiento BT — DZN0 K13 CU IP00

Breve descripción
Transformador de aislamiento de baja tensión diseñado para sistemas que requieren mitigación de armónicos (factor K 13) y gestión del neutro. Conexión primaria en triángulo y secundaria en zig-zag para mejorar la puesta a tierra y compensar desequilibrios. Bobinado en cobre y núcleo en acero magnético M270. Pantalla electrostática entre primario y secundario, conectada a tierra.

Especificaciones técnicas (resumen)
Frecuencia: 50 Hz
Factor K: 13
Tensión de entrada: 400 V
Tensión de salida: 400 V
Conexión del bobinado primario: Triángulo
Conexión del bobinado secundario: Zig-zag
Grupo vectorial: Dzn0
Material del núcleo: M270 acero magnético
Material del bobinado: Cobre
Pantalla electrostática: Entre primario y secundario, conectada a tierra
Temperatura ambiente máxima: 40 °C
Clase de aislamiento: H
Nivel de aislamiento: 3
Clase térmica: H
Aumento de temperatura: 125 °C
Altitud máxima: 1000 m
Clase ambiental - climática - incendio: E1 - C1 - F0
Instalación: Interior
Grado de protección: IP00
Normas de referencia: EN 60076 / IEC 61558 (cuando corresponda)

Variantes disponibles (código — Potencia — Corriente de irrupción — Pérdidas en vacío — Pérdidas en carga — Vcc % — Ficha técnica)
DZN0 K13 CU IP00 8 — Potencia: 8 — Corriente de irrupción: 40 — Pérdidas en vacío: 160 — Pérdidas en carga: 290 — Vcc %: 3.5 — Ficha técnica: disponible
DZN0 K13 CU IP00 10 — Potencia: 10 — Corriente de irrupción: 40 — Pérdidas en vacío: 180 — Pérdidas en carga: 360 — Vcc %: 3.5 — Ficha técnica: disponible
DZN0 K13 CU IP00 12 — Potencia: 12 — Corriente de irrupción: 40 — Pérdidas en vacío: 190 — Pérdidas en carga: 450 — Vcc %: 3.5 — Ficha técnica: disponible
DZN0 K13 CU IP00 15 — Potencia: 15 — Corriente de irrupción: 40 — Pérdidas en vacío: 225 — Pérdidas en carga: 490 — Vcc %: 3.5 — Ficha técnica: disponible
DZN0 K13 CU IP00 20 — Potencia: 20 — Corriente de irrupción: 40 — Pérdidas en vacío: 260 — Pérdidas en carga: 590 — Vcc %: 3.5 — Ficha técnica: disponible
DZN0 K13 CU IP00 25 — Potencia: 25 — Corriente de irrupción: 32 — Pérdidas en vacío: 290 — Pérdidas en carga: 680 — Vcc %: 3.5 — Ficha técnica: disponible
DZN0 K13 CU IP00 30 — Potencia: 30 — Corriente de irrupción: 26 — Pérdidas en vacío: 330 — Pérdidas en carga: 720 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 40 — Potencia: 40 — Corriente de irrupción: 24 — Pérdidas en vacío: 360 — Pérdidas en carga: 820 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 50 — Potencia: 50 — Corriente de irrupción: 20 — Pérdidas en vacío: 410 — Pérdidas en carga: 950 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 63 — Potencia: 63 — Corriente de irrupción: 19 — Pérdidas en vacío: 470 — Pérdidas en carga: 1120 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 70 — Potencia: 70 — Corriente de irrupción: 18 — Pérdidas en vacío: 510 — Pérdidas en carga: 1220 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 80 — Potencia: 80 — Corriente de irrupción: 16 — Pérdidas en vacío: 540 — Pérdidas en carga: 1320 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 90 — Potencia: 90 — Corriente de irrupción: 15 — Pérdidas en vacío: 580 — Pérdidas en carga: 1420 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 100 — Potencia: 100 — Corriente de irrupción: 15 — Pérdidas en vacío: 630 — Pérdidas en carga: 1570 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 110 — Potencia: 110 — Corriente de irrupción: 14 — Pérdidas en vacío: 680 — Pérdidas en carga: 1720 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 125 — Potencia: 125 — Corriente de irrupción: 13 — Pérdidas en vacío: 740 — Pérdidas en carga: 1920 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 140 — Potencia: 140 — Corriente de irrupción: 13 — Pérdidas en vacío: 810 — Pérdidas en carga: 2110 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 160 — Potencia: 160 — Corriente de irrupción: 11 — Pérdidas en vacío: 870 — Pérdidas en carga: 2310 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 180 — Potencia: 180 — Corriente de irrupción: 11 — Pérdidas en vacío: 940 — Pérdidas en carga: 2550 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 200 — Potencia: 200 — Corriente de irrupción: 10 — Pérdidas en vacío: 1020 — Pérdidas en carga: 2790 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 225 — Potencia: 225 — Corriente de irrupción: 10 — Pérdidas en vacío: 1100 — Pérdidas en carga: 3070 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 250 — Potencia: 250 — Corriente de irrupción: 9 — Pérdidas en vacío: 1200 — Pérdidas en carga: 3400 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 280 — Potencia: 280 — Corriente de irrupción: 9 — Pérdidas en vacío: 1290 — Pérdidas en carga: 3720 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 315 — Potencia: 315 — Corriente de irrupción: 8 — Pérdidas en vacío: 1410 — Pérdidas en carga: 4170 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 350 — Potencia: 350 — Corriente de irrupción: 8 — Pérdidas en vacío: 1520 — Pérdidas en carga: 4610 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 400 — Potencia: 400 — Corriente de irrupción: 8 — Pérdidas en vacío: 1620 — Pérdidas en carga: 5040 — Vcc %: 4 — Ficha técnica: disponible
DZN0 K13 CU IP00 500 — Potencia: 500 — Corriente de irrupción: 6 — Pérdidas en vacío: 1840 — Pérdidas en carga: 6120 — Vcc %: 4 — Ficha técnica: disponible

Características / especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 13
• Tensión entrada/salida: 400 / 400 V
• Conexiones: primario Triángulo, secundario Zig-zag
• Grupo vectorial: Dzn0
• Núcleo: acero magnético M270
• Bobinado: cobre
• Pantalla electrostática: entre primario y secundario conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima de instalación: 1000 m
• Clase ambiental: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP00
• Normas: EN 60076 / IEC 61558 (cuando corresponda)
