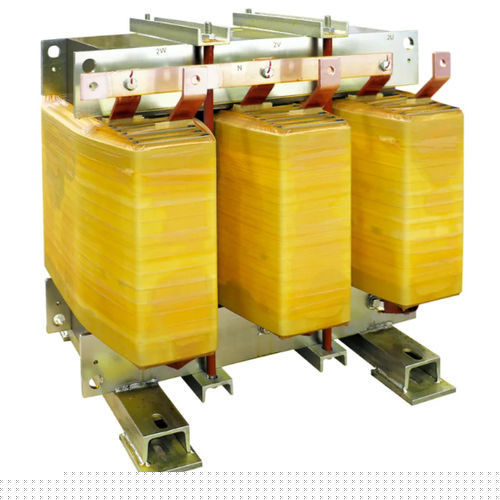

Transformador de aislamiento DZN0 K20 CU IP00

secopara servicio interiorIEC

Descripción
Transformadores de aislamiento de baja tensión diseñados para instalaciones interiores con conexión primaria en triángulo y secundaria en zig-zag. Adecuados para mitigar armónicos y separar circuitos de forma segura.

Características técnicas
Frecuencia: 50 Hz
Factor K: 20
Tensión de entrada: 400 V
Tensión de salida: 400 V
Conexión del bobinado primario: Triángulo
Conexión del bobinado secundario: Zig-zag
Grupo vectorial: Dzn0
Material del núcleo: M270 acero magnético
Material del bobinado: Cobre
Pantalla electrostática: Entre primario y secundario, conectada a tierra
Temperatura ambiente máxima (°C): 40
Clase de aislamiento: H
Nivel de aislamiento: 3
Clase térmica: H
Aumento de temperatura (°C): 125
Altitud máxima (m): 1000
Clase ambiental - climática - incendio: E1 - C1 - F0
Instalación: Interior
Grado de protección: IP00
Normas de referencia: EN 60076 / IEC 61558 (cuando corresponda)

Tabla de variantes (código | potencia [kVA] | corriente de irrupción | pérdidas en vacío | pérdidas en carga | Vcc %)
DZN0 K20 CU IP00 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP00 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP00 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP00 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP00 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP00 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP00 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP00 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP00 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP00 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP00 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP00 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP00 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP00 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP00 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP00 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP00 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP00 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP00 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP00 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP00 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP00 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP00 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP00 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP00 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP00 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP00 450 | 450 | 7 | 1840 | 4880 | 4

Características / Especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 20
• Tensión entrada / salida: 400 V
• Conexión primaria: Triángulo
• Conexión secundaria: Zig-zag
• Grupo vectorial: Dzn0
• Núcleo: M270 acero magnético
• Bobinado: Cobre
• Pantalla electrostática: entre primario y secundario conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento / Clase térmica: H
• Nivel de aislamiento: 3
• Aumento de temperatura: 125 °C
• Altitud máxima de instalación: 1000 m
• Grado de protección: IP00
• Normas de referencia: EN 60076 / IEC 61558 (cuando proceda)
