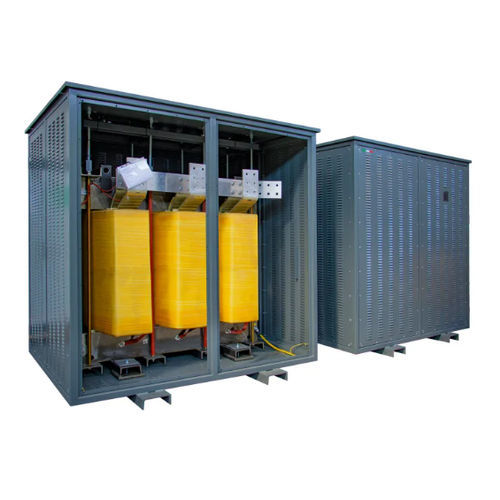

Transformador de aislamiento DZN0 K20 AL IP21

secopara servicio interiorIEC

Descripción
Transformador de aislamiento de baja tensión para distribución eléctrica y protección de equipos. DZN0 K20 AL IP21 es un transformador de aislamiento con grupo vectorial Dzn0, bobinado de aluminio y núcleo M270, diseñado para instalación interior para aislar cargas sensibles, mitigar efectos armónicos (aplicaciones con factor K) y mejorar la calidad de la energía.

Tabla de variantes (Código | Potencia | Corriente de irrupción | Pérdidas en vacío | Pérdidas dependientes | Vcc %)
DZN0 K20 AL IP21 28 | 28 | 28 | 375 | 730 | 4
DZN0 K20 AL IP21 36 | 36 | 18 | 440 | 860 | 4
DZN0 K20 AL IP21 45 | 45 | 18 | 480 | 900 | 4
DZN0 K20 AL IP21 58 | 58 | 18 | 670 | 990 | 4
DZN0 K20 AL IP21 63 | 63 | 18 | 730 | 1050 | 4
DZN0 K20 AL IP21 70 | 70 | 18 | 790 | 1160 | 4
DZN0 K20 AL IP21 80 | 80 | 15 | 830 | 1180 | 4
DZN0 K20 AL IP21 90 | 90 | 15 | 930 | 1320 | 4
DZN0 K20 AL IP21 100 | 100 | 15 | 980 | 1440 | 4
DZN0 K20 AL IP21 110 | 110 | 16 | 1030 | 1660 | 4
DZN0 K20 AL IP21 125 | 125 | 14 | 1180 | 1730 | 4
DZN0 K20 AL IP21 140 | 140 | 14 | 1280 | 1830 | 4
DZN0 K20 AL IP21 160 | 160 | 14 | 1380 | 1950 | 4
DZN0 K20 AL IP21 180 | 180 | 12 | 1530 | 2090 | 4
DZN0 K20 AL IP21 200 | 200 | 12 | 1570 | 2290 | 4
DZN0 K20 AL IP21 225 | 225 | 12 | 1730 | 2480 | 4
DZN0 K20 AL IP21 250 | 250 | 12 | 1850 | 2680 | 4
DZN0 K20 AL IP21 280 | 280 | 11 | 2020 | 3250 | 4
DZN0 K20 AL IP21 315 | 315 | 11 | 2240 | 3580 | 4
DZN0 K20 AL IP21 350 | 350 | 11 | 2400 | 3970 | 4
DZN0 K20 AL IP21 450 | 450 | 9 | 2970 | 4640 | 4
DZN0 K20 AL IP21 580 | 580 | 7 | 3200 | 5440 | 4
DZN0 K20 AL IP21 720 | 720 | 7 | 4320 | 6240 | 4.5
DZN0 K20 AL IP21 900 | 900 | 7 | 5280 | 7450 | 4.5
DZN0 K20 AL IP21 1100 | 1100 | 6 | 6600 | 8900 | 5
DZN0 K20 AL IP21 1400 | 1400 | 6 | 8100 | 10600 | 5

Características / especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 20
• Tensión prim./sec.: 400 / 400 V
• Conexiones: primaria Triángulo, secundaria Zig-zag
• Grupo vectorial: Dzn0
• Núcleo: M270 acero magnético
• Bobinado: Aluminio
• Pantalla electrostática: Entre primario y secundario conectada a tierra
• Temperatura ambiente máx.: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Instalación: Interior
• Grado de protección: IP21
• Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)
