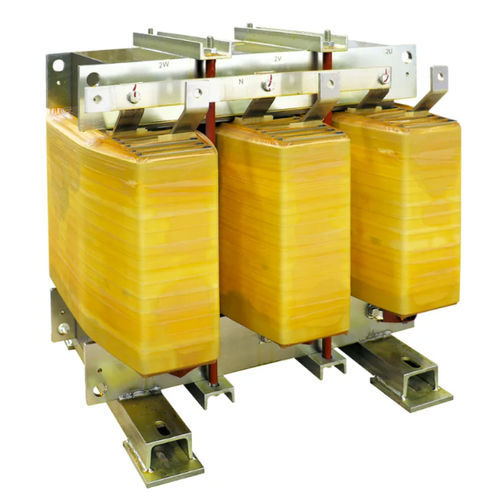

Transformador de aislamiento DZN0 K4 AL IP00

secopara servicio interiorIEC

Descripción
Ortea Next DZN0 K4 AL IP00 - transformador de aislamiento de baja tensión para seguridad eléctrica, reducción de perturbaciones y protección de equipos en instalaciones industriales.

Atributos técnicos principales

• Frecuencia: 50 Hz
• Factor K: 4
• Tensión de entrada: 400 V
• Tensión de salida: 400 V
• Conexión primaria: Triángulo
• Conexión secundaria: Zig-zag
• Grupo vectorial: Dzn0
• Material del núcleo: acero magnético M270
• Material del bobinado: Aluminio
• Pantalla electrostática: entre primario y secundario, conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Clase ambiental - climática - incendio: E1 - C1 - F0
• Instalación: interior
• Grado de protección: IP00
• Normas de referencia: EN 60076 / IEC 61558 (cuando corresponda)

Variantes disponibles (Código | Potencia [kVA] | Corriente de irrupción | Pérdidas en vacío [W] | Pérdidas dependientes [W] | Vcc %)
Código | Potencia | Corriente de irrupción | Pérdidas en vacío | Pérdidas dependientes | Vcc %
DZN0 K4 AL IP00 40 | 40 | 19 | 375 | 1340 | 4
DZN0 K4 AL IP00 50 | 50 | 13 | 440 | 1580 | 4
DZN0 K4 AL IP00 63 | 63 | 13 | 480 | 1660 | 4
DZN0 K4 AL IP00 80 | 80 | 13 | 670 | 1820 | 4
DZN0 K4 AL IP00 90 | 90 | 13 | 730 | 1920 | 4
DZN0 K4 AL IP00 100 | 100 | 13 | 790 | 2030 | 4
DZN0 K4 AL IP00 110 | 110 | 11 | 830 | 2140 | 4
DZN0 K4 AL IP00 125 | 125 | 11 | 930 | 2400 | 4
DZN0 K4 AL IP00 140 | 140 | 11 | 980 | 2610 | 4
DZN0 K4 AL IP00 160 | 160 | 11 | 1030 | 2990 | 4
DZN0 K4 AL IP00 180 | 180 | 10 | 1180 | 3150 | 4
DZN0 K4 AL IP00 200 | 200 | 10 | 1280 | 3360 | 4
DZN0 K4 AL IP00 225 | 225 | 10 | 1380 | 3580 | 4
DZN0 K4 AL IP00 250 | 250 | 9 | 1530 | 3840 | 4
DZN0 K4 AL IP00 280 | 280 | 9 | 1570 | 4160 | 4
DZN0 K4 AL IP00 315 | 315 | 9 | 1730 | 4540 | 4
DZN0 K4 AL IP00 350 | 350 | 9 | 1850 | 4910 | 4
DZN0 K4 AL IP00 400 | 400 | 8 | 2020 | 5810 | 4
DZN0 K4 AL IP00 450 | 450 | 8 | 2240 | 6500 | 4
DZN0 K4 AL IP00 500 | 500 | 8 | 2400 | 7200 | 4
DZN0 K4 AL IP00 630 | 630 | 6 | 2970 | 8370 | 4
DZN0 K4 AL IP00 800 | 800 | 5 | 3200 | 9800 | 4
DZN0 K4 AL IP00 1000 | 1000 | 5 | 4320 | 11400 | 4.5
DZN0 K4 AL IP00 1250 | 1250 | 5 | 5280 | 13540 | 4.5
DZN0 K4 AL IP00 1600 | 1600 | 4 | 6600 | 16400 | 5
DZN0 K4 AL IP00 2000 | 2000 | 4 | 8100 | 19300 | 5

Características / especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 4
• Tensiones: entrada 400 V / salida 400 V
• Conexión primaria: triángulo
• Conexión secundaria: zig-zag
• Grupo vectorial: Dzn0
• Núcleo: acero magnético M270
• Bobinados: aluminio
• Pantalla electrostática: entre primario y secundario conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento y térmica: H
• Nivel de aislamiento: 3
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Instalación: interior
• Grado de protección: IP00
• Normas: EN 60076 / IEC 61558 (cuando aplique)
