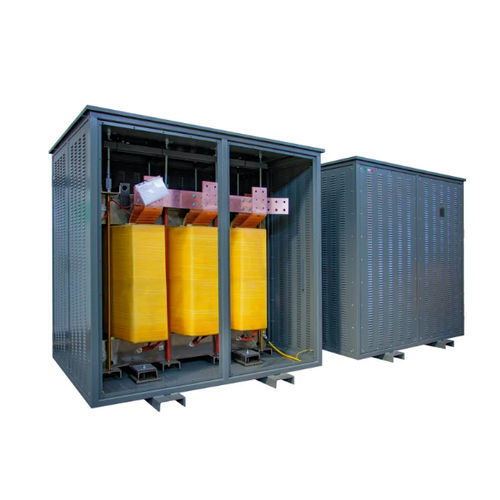

Transformador de aislamiento DYN11 K20 CU IP21

para servicio interiorIEC

Descripción
TRANSFORMADORES DE AISLAMIENTO EN BT
El DYN11 K20 CU IP21 de Ortea Next es un transformador de aislamiento para aplicaciones de baja tensión (BT).

General

• Marca: Ortea Next
• Tipo: Transformador de aislamiento baja tensión
• Modelo (designación en la página): DYN11 K20 CU IP21

Características principales (tabla)
Frecuencia | 50 Hz
Factor K | 20
Tensión de entrada | 400 V
Tensión de salida | 400 V
Conexión primaria | Triángulo
Conexión secundaria | Estrella + N
Grupo vectorial | Dyn11
Material del núcleo | M270 acero magnético
Material del bobinado | Cobre
Pantalla electrostática | Entre primario y secundario conectados a tierra
Temperatura ambiente máxima | 40 °C
Clase de aislamiento | H
Nivel de aislamiento | 3
Clase térmica | H
Aumento de temperatura | 125
Altitud máxima | 1000 m
Clase ambiental - climática - incendio | E1 - C1 - F0
Instalación | Interior
Grado de protección | IP21
Normas de referencia | IEC 60076 / IEC 61558 (cuando sea aplicable)

Variantes (tabla)
Código | Potencia | Corriente de irrupción | Pérdidas en vacío | Pérdidas dependientes | Vcc %
DYN11 K20 CU IP21 7 | 7 | 45 | 150 | 220 | 3.5
DYN11 K20 CU IP21 9 | 9 | 45 | 170 | 270 | 3.5
DYN11 K20 CU IP21 10 | 10 | 45 | 180 | 340 | 3.5
DYN11 K20 CU IP21 14 | 14 | 42 | 210 | 370 | 3.5
DYN11 K20 CU IP21 18 | 18 | 42 | 240 | 440 | 3.5
DYN11 K20 CU IP21 22 | 22 | 35 | 270 | 510 | 3.5
DYN11 K20 CU IP21 28 | 28 | 28 | 340 | 540 | 4
DYN11 K20 CU IP21 36 | 36 | 26 | 400 | 610 | 4
DYN11 K20 CU IP21 45 | 45 | 23 | 460 | 690 | 4
DYN11 K20 CU IP21 58 | 58 | 21 | 530 | 800 | 4
DYN11 K20 CU IP21 63 | 63 | 20 | 570 | 860 | 4
DYN11 K20 CU IP21 70 | 70 | 19 | 610 | 920 | 4
DYN11 K20 CU IP21 80 | 80 | 19 | 650 | 980 | 4
DYN11 K20 CU IP21 90 | 90 | 18 | 700 | 1080 | 4
DYN11 K20 CU IP21 100 | 100 | 17 | 750 | 1170 | 4
DYN11 K20 CU IP21 110 | 110 | 16 | 820 | 1290 | 4
DYN11 K20 CU IP21 125 | 125 | 15 | 880 | 1410 | 4
DYN11 K20 CU IP21 140 | 140 | 15 | 940 | 1530 | 4
DYN11 K20 CU IP21 160 | 160 | 14 | 1010 | 1680 | 4
DYN11 K20 CU IP21 180 | 180 | 13 | 1080 | 1830 | 4
DYN11 K20 CU IP21 200 | 200 | 13 | 1160 | 2010 | 4
DYN11 K20 CU IP21 225 | 225 | 12 | 1250 | 2200 | 4
DYN11 K20 CU IP21 250 | 250 | 12 | 1340 | 2400 | 4
DYN11 K20 CU IP21 280 | 280 | 11 | 1460 | 2680 | 4
DYN11 K20 CU IP21 315 | 315 | 11 | 1570 | 2960 | 4
DYN11 K20 CU IP21 350 | 350 | 10 | 1670 | 3220 | 4
DYN11 K20 CU IP21 450 | 450 | 9 | 1930 | 3890 | 4
DYN11 K20 CU IP21 580 | 580 | 9 | 2250 | 4710 | 4
DYN11 K20 CU IP21 720 | 720 | 8 | 2580 | 5580 | 4.5

Características / Especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 20
• Tensiones: entrada 400 V / salida 400 V
• Conexiones: primaria Triángulo — secundaria Estrella + N
• Grupo vectorial: Dyn11
• Núcleo: M270 acero magnético — Bobinado: Cobre
• Pantalla electrostática: Entre primario y secundario conectados a tierra
• Protección/Instalación: IP21 — Interior
• Temperatura ambiente máxima: 40 °C — Aumento de temperatura: 125
• Altitud máxima: 1000 m
• Clase de aislamiento: H — Nivel de aislamiento: 3 — Clase térmica: H
• Clase ambiental (climática - incendio): E1 - C1 - F0
• Normativa: IEC 60076 / IEC 61558 (cuando sea aplicable)
