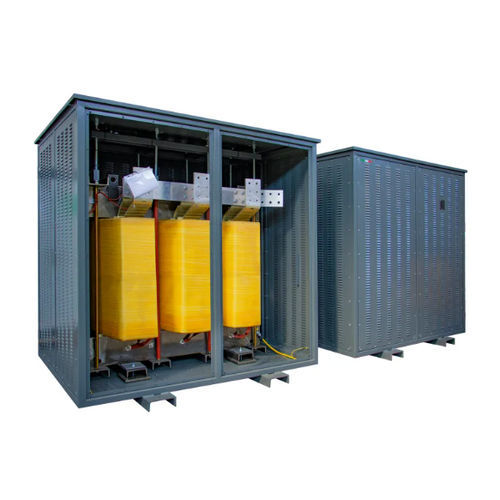

Transformador de aislamiento DYN11 K4 AL IP21para servicio interiorIECde factor K
Añadir a mis favoritos
Añadir al comparador
Características
- Función
- de aislamiento
- Aplicaciones
- para servicio interior
- Normas
- IEC
- Otras características
- de factor K
- Tensión primaria
400 V
- Tensión secundaria
400 V
- Frecuencia
50 Hz
Descripción
Resumen
Ortea Next DYN11 K4 AL IP21 es un transformador de aislamiento de baja tensión para instalaciones interiores industriales. Proporciona aislamiento galvánico con factor K = 4 para cargas no lineales y grado de protección IP21 para salas eléctricas internas.
Características técnicas (resumen)
Frecuencia: 50 Hz
Factor K: 4
Tensión de entrada: 400 V
Tensión de salida: 400 V
Conexión primaria: Triángulo
Conexión secundaria: Estrella + N
Grupo vectorial: Dyn11
Material del núcleo: M270 acero magnético
Material del bobinado: Aluminio
Pantalla electrostática: Entre primario y secundario, conectada a tierra
Temperatura ambiente máx.: 40 °C
Clase de aislamiento: H
Nivel de aislamiento: 3
Clase térmica: H
Aumento de temperatura: 125 °C
Altitud máxima: 1000 m
Clase ambiental - climática - incendio: E1 - C1 - F0
Instalación: Interior
Grado de protección: IP21
Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)
Tabla de variantes
DYN11 K4 AL IP21 40 | 40 kVA | Corriente de irrupción: 18 A | Pérdidas en vacío: 350 W | Pérdidas dependientes: 1250 W | Vcc: 4 %
DYN11 K4 AL IP21 50 | 50 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 410 W | Pérdidas dependientes: 1480 W | Vcc: 4 %
DYN11 K4 AL IP21 63 | 63 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 450 W | Pérdidas dependientes: 1550 W | Vcc: 4 %
DYN11 K4 AL IP21 80 | 80 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 630 W | Pérdidas dependientes: 1700 W | Vcc: 4 %
DYN11 K4 AL IP21 90 | 90 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 680 W | Pérdidas dependientes: 1800 W | Vcc: 4 %
DYN11 K4 AL IP21 100 | 100 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 740 W | Pérdidas dependientes: 1900 W | Vcc: 4 %
DYN11 K4 AL IP21 110 | 110 kVA | Corriente de irrupción: 10 A | Pérdidas en vacío: 780 W | Pérdidas dependientes: 2000 W | Vcc: 4 %
DYN11 K4 AL IP21 125 | 125 kVA | Corriente de irrupción: 10 A | Pérdidas en vacío: 870 W | Pérdidas dependientes: 2250 W | Vcc: 4 %
DYN11 K4 AL IP21 140 | 140 kVA | Corriente de irrupción: 10 A | Pérdidas en vacío: 920 W | Pérdidas dependientes: 2450 W | Vcc: 4 %
DYN11 K4 AL IP21 160 | 160 kVA | Corriente de irrupción: 10 A | Pérdidas en vacío: 960 W | Pérdidas dependientes: 2800 W | Vcc: 4 %
DYN11 K4 AL IP21 180 | 180 kVA | Corriente de irrupción: 9 A | Pérdidas en vacío: 1100 W | Pérdidas dependientes: 2950 W | Vcc: 4 %
DYN11 K4 AL IP21 200 | 200 kVA | Corriente de irrupción: 9 A | Pérdidas en vacío: 1200 W | Pérdidas dependientes: 3150 W | Vcc: 4 %
DYN11 K4 AL IP21 225 | 225 kVA | Corriente de irrupción: 9 A | Pérdidas en vacío: 1290 W | Pérdidas dependientes: 3350 W | Vcc: 4 %
DYN11 K4 AL IP21 250 | 250 kVA | Corriente de irrupción: 8 A | Pérdidas en vacío: 1430 W | Pérdidas dependientes: 3600 W | Vcc: 4 %
DYN11 K4 AL IP21 280 | 280 kVA | Corriente de irrupción: 8 A | Pérdidas en vacío: 1470 W | Pérdidas dependientes: 3900 W | Vcc: 4 %
DYN11 K4 AL IP21 315 | 315 kVA | Corriente de irrupción: 8 A | Pérdidas en vacío: 1620 W | Pérdidas dependientes: 4250 W | Vcc: 4 %
DYN11 K4 AL IP21 350 | 350 kVA | Corriente de irrupción: 8 A | Pérdidas en vacío: 1730 W | Pérdidas dependientes: 4600 W | Vcc: 4 %
DYN11 K4 AL IP21 400 | 400 kVA | Corriente de irrupción: 7 A | Pérdidas en vacío: 1890 W | Pérdidas dependientes: 5450 W | Vcc: 4 %
DYN11 K4 AL IP21 450 | 450 kVA | Corriente de irrupción: 7 A | Pérdidas en vacío: 2100 W | Pérdidas dependientes: 6100 W | Vcc: 4 %
DYN11 K4 AL IP21 500 | 500 kVA | Corriente de irrupción: 7 A | Pérdidas en vacío: 2250 W | Pérdidas dependientes: 6750 W | Vcc: 4 %
DYN11 K4 AL IP21 630 | 630 kVA | Corriente de irrupción: 6 A | Pérdidas en vacío: 2780 W | Pérdidas dependientes: 7850 W | Vcc: 4 %
DYN11 K4 AL IP21 800 | 800 kVA | Corriente de irrupción: 5 A | Pérdidas en vacío: 3000 W | Pérdidas dependientes: 9200 W | Vcc: 4 %
DYN11 K4 AL IP21 1000 | 1000 kVA | Corriente de irrupción: 5 A | Pérdidas en vacío: 4050 W | Pérdidas dependientes: 10700 W | Vcc: 4.5 %
DYN11 K4 AL IP21 1250 | 1250 kVA | Corriente de irrupción: 5 A | Pérdidas en vacío: 4950 W | Pérdidas dependientes: 12700 W | Vcc: 4.5 %
DYN11 K4 AL IP21 1600 | 1600 kVA | Corriente de irrupción: 4 A | Pérdidas en vacío: 6200 W | Pérdidas dependientes: 15300 W | Vcc: 5 %
DYN11 K4 AL IP21 2000 | 2000 kVA | Corriente de irrupción: 4 A | Pérdidas en vacío: 7600 W | Pérdidas dependientes: 18100 W | Vcc: 5 %
Características / Especificaciones técnicas
Ortea Next DYN11 K4 AL IP21 es un transformador de aislamiento de baja tensión para instalaciones interiores industriales. Proporciona aislamiento galvánico con factor K = 4 para cargas no lineales y grado de protección IP21 para salas eléctricas internas.
Características técnicas (resumen)
Frecuencia: 50 Hz
Factor K: 4
Tensión de entrada: 400 V
Tensión de salida: 400 V
Conexión primaria: Triángulo
Conexión secundaria: Estrella + N
Grupo vectorial: Dyn11
Material del núcleo: M270 acero magnético
Material del bobinado: Aluminio
Pantalla electrostática: Entre primario y secundario, conectada a tierra
Temperatura ambiente máx.: 40 °C
Clase de aislamiento: H
Nivel de aislamiento: 3
Clase térmica: H
Aumento de temperatura: 125 °C
Altitud máxima: 1000 m
Clase ambiental - climática - incendio: E1 - C1 - F0
Instalación: Interior
Grado de protección: IP21
Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)
Tabla de variantes
DYN11 K4 AL IP21 40 | 40 kVA | Corriente de irrupción: 18 A | Pérdidas en vacío: 350 W | Pérdidas dependientes: 1250 W | Vcc: 4 %
DYN11 K4 AL IP21 50 | 50 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 410 W | Pérdidas dependientes: 1480 W | Vcc: 4 %
DYN11 K4 AL IP21 63 | 63 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 450 W | Pérdidas dependientes: 1550 W | Vcc: 4 %
DYN11 K4 AL IP21 80 | 80 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 630 W | Pérdidas dependientes: 1700 W | Vcc: 4 %
DYN11 K4 AL IP21 90 | 90 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 680 W | Pérdidas dependientes: 1800 W | Vcc: 4 %
DYN11 K4 AL IP21 100 | 100 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 740 W | Pérdidas dependientes: 1900 W | Vcc: 4 %
DYN11 K4 AL IP21 110 | 110 kVA | Corriente de irrupción: 10 A | Pérdidas en vacío: 780 W | Pérdidas dependientes: 2000 W | Vcc: 4 %
DYN11 K4 AL IP21 125 | 125 kVA | Corriente de irrupción: 10 A | Pérdidas en vacío: 870 W | Pérdidas dependientes: 2250 W | Vcc: 4 %
DYN11 K4 AL IP21 140 | 140 kVA | Corriente de irrupción: 10 A | Pérdidas en vacío: 920 W | Pérdidas dependientes: 2450 W | Vcc: 4 %
DYN11 K4 AL IP21 160 | 160 kVA | Corriente de irrupción: 10 A | Pérdidas en vacío: 960 W | Pérdidas dependientes: 2800 W | Vcc: 4 %
DYN11 K4 AL IP21 180 | 180 kVA | Corriente de irrupción: 9 A | Pérdidas en vacío: 1100 W | Pérdidas dependientes: 2950 W | Vcc: 4 %
DYN11 K4 AL IP21 200 | 200 kVA | Corriente de irrupción: 9 A | Pérdidas en vacío: 1200 W | Pérdidas dependientes: 3150 W | Vcc: 4 %
DYN11 K4 AL IP21 225 | 225 kVA | Corriente de irrupción: 9 A | Pérdidas en vacío: 1290 W | Pérdidas dependientes: 3350 W | Vcc: 4 %
DYN11 K4 AL IP21 250 | 250 kVA | Corriente de irrupción: 8 A | Pérdidas en vacío: 1430 W | Pérdidas dependientes: 3600 W | Vcc: 4 %
DYN11 K4 AL IP21 280 | 280 kVA | Corriente de irrupción: 8 A | Pérdidas en vacío: 1470 W | Pérdidas dependientes: 3900 W | Vcc: 4 %
DYN11 K4 AL IP21 315 | 315 kVA | Corriente de irrupción: 8 A | Pérdidas en vacío: 1620 W | Pérdidas dependientes: 4250 W | Vcc: 4 %
DYN11 K4 AL IP21 350 | 350 kVA | Corriente de irrupción: 8 A | Pérdidas en vacío: 1730 W | Pérdidas dependientes: 4600 W | Vcc: 4 %
DYN11 K4 AL IP21 400 | 400 kVA | Corriente de irrupción: 7 A | Pérdidas en vacío: 1890 W | Pérdidas dependientes: 5450 W | Vcc: 4 %
DYN11 K4 AL IP21 450 | 450 kVA | Corriente de irrupción: 7 A | Pérdidas en vacío: 2100 W | Pérdidas dependientes: 6100 W | Vcc: 4 %
DYN11 K4 AL IP21 500 | 500 kVA | Corriente de irrupción: 7 A | Pérdidas en vacío: 2250 W | Pérdidas dependientes: 6750 W | Vcc: 4 %
DYN11 K4 AL IP21 630 | 630 kVA | Corriente de irrupción: 6 A | Pérdidas en vacío: 2780 W | Pérdidas dependientes: 7850 W | Vcc: 4 %
DYN11 K4 AL IP21 800 | 800 kVA | Corriente de irrupción: 5 A | Pérdidas en vacío: 3000 W | Pérdidas dependientes: 9200 W | Vcc: 4 %
DYN11 K4 AL IP21 1000 | 1000 kVA | Corriente de irrupción: 5 A | Pérdidas en vacío: 4050 W | Pérdidas dependientes: 10700 W | Vcc: 4.5 %
DYN11 K4 AL IP21 1250 | 1250 kVA | Corriente de irrupción: 5 A | Pérdidas en vacío: 4950 W | Pérdidas dependientes: 12700 W | Vcc: 4.5 %
DYN11 K4 AL IP21 1600 | 1600 kVA | Corriente de irrupción: 4 A | Pérdidas en vacío: 6200 W | Pérdidas dependientes: 15300 W | Vcc: 5 %
DYN11 K4 AL IP21 2000 | 2000 kVA | Corriente de irrupción: 4 A | Pérdidas en vacío: 7600 W | Pérdidas dependientes: 18100 W | Vcc: 5 %
Características / Especificaciones técnicas
- Frecuencia: 50 Hz
- Factor K: 4
- Tensiones: entrada 400 V, salida 400 V
- Conexión primaria: Triángulo
- Conexión secundaria: Estrella + N
- Grupo vectorial: Dyn11
- Material del núcleo: M270 acero magnético
- Material del bobinado: Aluminio
- Pantalla electrostática: Entre primario y secundario, conectada a tierra
- Temperatura ambiente máx.: 40 °C
- Clase de aislamiento: H
- Nivel de aislamiento: 3
- Clase térmica: H
- Aumento de temperatura: 125 °C
- Altitud máxima: 1000 m
- Clase ambiental - climática - incendio: E1 - C1 - F0
- Instalación: Interior
- Grado de protección: IP21
- Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)
