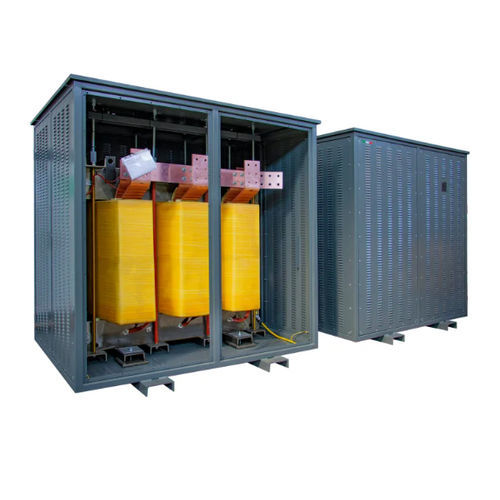

Transformador de aislamiento DYN11 K4 CU IP21

secopara servicio interiorIEC

Descripción
Transformador de aislamiento de baja tensión para instalaciones industriales interiores. Diseñado para sistemas 400/400 V con grupo vectorial Dyn11 y bobinados en cobre (CU). Apto para cargas con factor K = 4.

Ficha técnica (valores principales)
Frecuencia: 50 Hz
Factor K: 4
Tensión de entrada: 400 V
Tensión de salida: 400 V
Conexión primaria: Triángulo (Δ)
Conexión secundaria: Estrella + N (Y)
Grupo vectorial: Dyn11
Material del núcleo: Acero magnético M270
Material del bobinado: Cobre
Pantalla electrostática: Entre primario y secundario conectada a tierra
Temperatura ambiente máx.: 40 °C
Clase de aislamiento: H
Nivel de aislamiento: 3
Clase térmica: H
Aumento de temperatura: 125 °C
Altitud máxima: 1000 m
Clase ambiental - climática - incendios: E1 - C1 - F0
Instalación: Interior
Grado de protección: IP21
Normas de referencia: EN 60076 / IEC 61558 (cuando aplique)

Variantes (Código / Potencia (kVA) / Corriente de irrupción / Pérdidas en vacío / Pérdidas dependientes / Vcc %)
DYN11 K4 CU IP21 10 | 10 | 32 | 150 | 430 | 3.5
DYN11 K4 CU IP21 12 | 12 | 32 | 170 | 530 | 3.5
DYN11 K4 CU IP21 15 | 15 | 32 | 180 | 660 | 3.5
DYN11 K4 CU IP21 20 | 20 | 30 | 210 | 720 | 3.5
DYN11 K4 CU IP21 25 | 25 | 30 | 240 | 860 | 3.5
DYN11 K4 CU IP21 30 | 30 | 25 | 270 | 1000 | 3.5
DYN11 K4 CU IP21 40 | 40 | 20 | 340 | 1060 | 4
DYN11 K4 CU IP21 50 | 50 | 18 | 400 | 1190 | 4
DYN11 K4 CU IP21 63 | 63 | 17 | 460 | 1350 | 4
DYN11 K4 CU IP21 80 | 80 | 15 | 530 | 1560 | 4
DYN11 K4 CU IP21 90 | 90 | 15 | 570 | 1680 | 4
DYN11 K4 CU IP21 100 | 100 | 14 | 610 | 1800 | 4
DYN11 K4 CU IP21 110 | 110 | 13 | 650 | 1930 | 4
DYN11 K4 CU IP21 125 | 125 | 13 | 700 | 2110 | 4
DYN11 K4 CU IP21 140 | 140 | 12 | 750 | 2290 | 4
DYN11 K4 CU IP21 160 | 160 | 12 | 820 | 2530 | 4
DYN11 K4 CU IP21 180 | 180 | 11 | 880 | 2770 | 4
DYN11 K4 CU IP21 200 | 200 | 11 | 940 | 3000 | 4
DYN11 K4 CU IP21 225 | 225 | 10 | 1010 | 3290 | 4
DYN11 K4 CU IP21 250 | 250 | 10 | 1080 | 3580 | 4
DYN11 K4 CU IP21 280 | 280 | 9 | 1160 | 3930 | 4
DYN11 K4 CU IP21 315 | 315 | 9 | 1250 | 4320 | 4
DYN11 K4 CU IP21 350 | 350 | 8 | 1340 | 4710 | 4
DYN11 K4 CU IP21 400 | 400 | 8 | 1460 | 5260 | 4
DYN11 K4 CU IP21 450 | 450 | 8 | 1570 | 5800 | 4
DYN11 K4 CU IP21 500 | 500 | 7 | 1670 | 6320 | 4
DYN11 K4 CU IP21 630 | 630 | 7 | 1930 | 7630 | 4
DYN11 K4 CU IP21 800 | 800 | 6 | 2250 | 9230 | 4
DYN11 K4 CU IP21 1000 | 1000 | 6 | 2580 | 10940 | 4.5

Características / especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 4
• Tensión de entrada: 400 V
• Tensión de salida: 400 V
• Conexión primaria: Triángulo (Δ)
• Conexión secundaria: Estrella + N (Y)
• Grupo vectorial: Dyn11
• Material del núcleo: Acero magnético M270
• Material del bobinado: Cobre
• Pantalla electrostática: Entre primario y secundario conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Clase ambiental - climática - incendios: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP21
• Normas de referencia: EN 60076 / IEC 61558 (cuando aplique)
