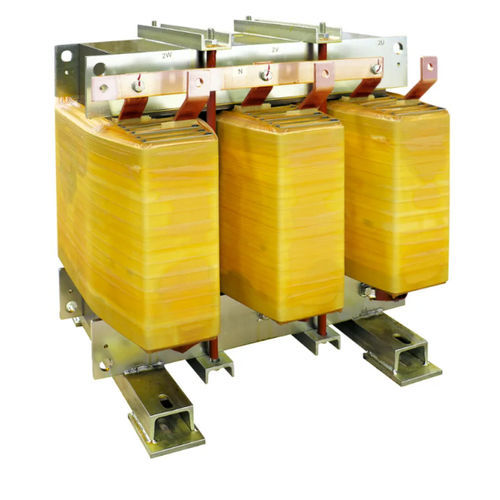

Transformador de aislamiento DZN0 K4 CU IP00

para servicio interiorIECde factor K

Descripción
TRANSFORMADORES DE AISLAMIENTO BT
El transformador de aislamiento DZN0 K4 CU IP00 de Ortea Next está pensado para redes de baja tensión que requieren mitigación de armónicos y separación galvánica. Incorpora grupo vectorial Dzn0, bobinado en cobre y núcleo de acero magnético M270. La pantalla electrostática entre primario y secundario está conectada a tierra. Adecuado para instalación en interior con grado de protección IP00. Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable).

Especificaciones técnicas
Frecuencia: 50 Hz
Factor K: 4
Tensión de entrada: 400 V
Tensión de salida: 400 V
Conexión del bobinado primario: Triángulo
Conexión del bobinado secundario: Zig-zag
Grupo vectorial: Dzn0
Material del núcleo: Acero magnético M270
Material del bobinado: Cobre
Pantalla electrostática: Entre primario y secundario conectada a tierra
Temperatura ambiente máxima: 40 °C
Clase de aislamiento: H
Nivel de aislamiento: 3
Aumento de temperatura: 125 °C
Altitud máxima: 1000 m
Clase ambiental - climática - de incendio: E1 - C1 - F0
Instalación: Interior
Grado de protección: IP00
Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)

Tabla de variantes
Código | Potencia (kVA) | Corriente de irrupción (A) | Pérdidas en vacío (W) | Pérdidas en carga (W) | Vcc %
DZN0 K4 CU IP00 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP00 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP00 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP00 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP00 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP00 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP00 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP00 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP00 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP00 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP00 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP00 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP00 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP00 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP00 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP00 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP00 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP00 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP00 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP00 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP00 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP00 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP00 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP00 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP00 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP00 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP00 630 | 630 | 5 | 1840 | 9570 | 4

Características / especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 4
• Tensión de entrada: 400 V
• Tensión de salida: 400 V
• Conexión primaria: Triángulo
• Conexión secundaria: Zig-zag
• Grupo vectorial: Dzn0
• Material del núcleo: Acero magnético M270
• Material del bobinado: Cobre
• Pantalla electrostática: Entre primario y secundario conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Clase climática de entorno: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP00
• Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)
