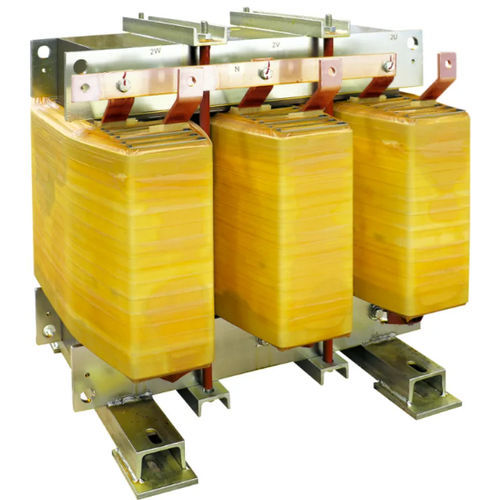

Transformador de aislamiento DYN11 K20 CU IP00

secopara servicio interiorIEC

Resumen
Transformador de aislamiento en baja tensión diseñado para aislar eléctricamente y mitigar corrientes armónicas en redes BT industriales.

Especificaciones técnicas (resumen)
Frecuencia: 50 Hz
Factor K: 20
Tensión de entrada: 400 V
Tensión de salida: 400 V
Conexión primaria: Triángulo
Conexión secundaria: Estrella + N
Grupo vectorial: Dyn11
Material del núcleo: M270 acero magnético
Material del bobinado: Cobre
Pantalla electrostática: Entre primario y secundario, conectada a tierra
Temperatura ambiente máx.: 40 °C
Clase de aislamiento: H
Nivel de aislamiento: 3
Clase térmica: H
Aumento de temperatura: 125 K
Altitud máxima: 1000 m
Clase ambiental - climática - incendio: E1 - C1 - F0
Instalación: Interior
Grado de protección: IP00
Normas de referencia: EN 60076 / IEC 61558 (cuando corresponda)

Variantes
DYN11 K20 CU IP00 7 | 7 kVA | Corriente de irrupción: 45 A | Pérdidas en vacío: 150 W | Pérdidas en carga: 220 W | Vcc %: 3.5
DYN11 K20 CU IP00 9 | 9 kVA | Corriente de irrupción: 45 A | Pérdidas en vacío: 170 W | Pérdidas en carga: 270 W | Vcc %: 3.5
DYN11 K20 CU IP00 10 | 10 kVA | Corriente de irrupción: 45 A | Pérdidas en vacío: 180 W | Pérdidas en carga: 340 W | Vcc %: 3.5
DYN11 K20 CU IP00 14 | 14 kVA | Corriente de irrupción: 42 A | Pérdidas en vacío: 210 W | Pérdidas en carga: 370 W | Vcc %: 3.5
DYN11 K20 CU IP00 18 | 18 kVA | Corriente de irrupción: 42 A | Pérdidas en vacío: 240 W | Pérdidas en carga: 440 W | Vcc %: 3.5
DYN11 K20 CU IP00 22 | 22 kVA | Corriente de irrupción: 35 A | Pérdidas en vacío: 270 W | Pérdidas en carga: 510 W | Vcc %: 3.5
DYN11 K20 CU IP00 28 | 28 kVA | Corriente de irrupción: 28 A | Pérdidas en vacío: 340 W | Pérdidas en carga: 540 W | Vcc %: 4
DYN11 K20 CU IP00 36 | 36 kVA | Corriente de irrupción: 26 A | Pérdidas en vacío: 400 W | Pérdidas en carga: 610 W | Vcc %: 4
DYN11 K20 CU IP00 45 | 45 kVA | Corriente de irrupción: 23 A | Pérdidas en vacío: 460 W | Pérdidas en carga: 690 W | Vcc %: 4
DYN11 K20 CU IP00 58 | 58 kVA | Corriente de irrupción: 21 A | Pérdidas en vacío: 530 W | Pérdidas en carga: 800 W | Vcc %: 4
DYN11 K20 CU IP00 63 | 63 kVA | Corriente de irrupción: 20 A | Pérdidas en vacío: 570 W | Pérdidas en carga: 860 W | Vcc %: 4
DYN11 K20 CU IP00 70 | 70 kVA | Corriente de irrupción: 19 A | Pérdidas en vacío: 610 W | Pérdidas en carga: 920 W | Vcc %: 4
DYN11 K20 CU IP00 80 | 80 kVA | Corriente de irrupción: 19 A | Pérdidas en vacío: 650 W | Pérdidas en carga: 980 W | Vcc %: 4
DYN11 K20 CU IP00 90 | 90 kVA | Corriente de irrupción: 18 A | Pérdidas en vacío: 700 W | Pérdidas en carga: 1080 W | Vcc %: 4
DYN11 K20 CU IP00 100 | 100 kVA | Corriente de irrupción: 17 A | Pérdidas en vacío: 750 W | Pérdidas en carga: 1170 W | Vcc %: 4
DYN11 K20 CU IP00 110 | 110 kVA | Corriente de irrupción: 16 A | Pérdidas en vacío: 820 W | Pérdidas en carga: 1290 W | Vcc %: 4
DYN11 K20 CU IP00 125 | 125 kVA | Corriente de irrupción: 15 A | Pérdidas en vacío: 880 W | Pérdidas en carga: 1410 W | Vcc %: 4
DYN11 K20 CU IP00 140 | 140 kVA | Corriente de irrupción: 15 A | Pérdidas en vacío: 940 W | Pérdidas en carga: 1530 W | Vcc %: 4
DYN11 K20 CU IP00 160 | 160 kVA | Corriente de irrupción: 14 A | Pérdidas en vacío: 1010 W | Pérdidas en carga: 1680 W | Vcc %: 4
DYN11 K20 CU IP00 180 | 180 kVA | Corriente de irrupción: 13 A | Pérdidas en vacío: 1080 W | Pérdidas en carga: 1830 W | Vcc %: 4
DYN11 K20 CU IP00 200 | 200 kVA | Corriente de irrupción: 13 A | Pérdidas en vacío: 1160 W | Pérdidas en carga: 2010 W | Vcc %: 4
DYN11 K20 CU IP00 225 | 225 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 1250 W | Pérdidas en carga: 2200 W | Vcc %: 4
DYN11 K20 CU IP00 250 | 250 kVA | Corriente de irrupción: 12 A | Pérdidas en vacío: 1340 W | Pérdidas en carga: 2400 W | Vcc %: 4
DYN11 K20 CU IP00 280 | 280 kVA | Corriente de irrupción: 11 A | Pérdidas en vacío: 1460 W | Pérdidas en carga: 2680 W | Vcc %: 4
DYN11 K20 CU IP00 315 | 315 kVA | Corriente de irrupción: 11 A | Pérdidas en vacío: 1570 W | Pérdidas en carga: 2960 W | Vcc %: 4
DYN11 K20 CU IP00 350 | 350 kVA | Corriente de irrupción: 10 A | Pérdidas en vacío: 1670 W | Pérdidas en carga: 3220 W | Vcc %: 4
DYN11 K20 CU IP00 450 | 450 kVA | Corriente de irrupción: 9 A | Pérdidas en vacío: 1930 W | Pérdidas en carga: 3890 W | Vcc %: 4
DYN11 K20 CU IP00 580 | 580 kVA | Corriente de irrupción: 9 A | Pérdidas en vacío: 2250 W | Pérdidas en carga: 4710 W | Vcc %: 4
DYN11 K20 CU IP00 720 | 720 kVA | Corriente de irrupción: 8 A | Pérdidas en vacío: 2580 W | Pérdidas en carga: 5580 W | Vcc %: 4.5

Ficha técnica

• Frecuencia: 50 Hz
• Factor K: 20
• Tensión primaria/secundaria: 400/400 V
• Conexión primaria/secundaria: Triángulo / Estrella + N
• Grupo vectorial: Dyn11
• Núcleo: M270 acero magnético
• Bobinado: Cobre
• Pantalla electrostática: Entre primario y secundario conectada a tierra
• Temperatura ambiente máx.: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 K
• Altitud máxima: 1000 m
• Instalación: Interior
• Grado de protección: IP00
