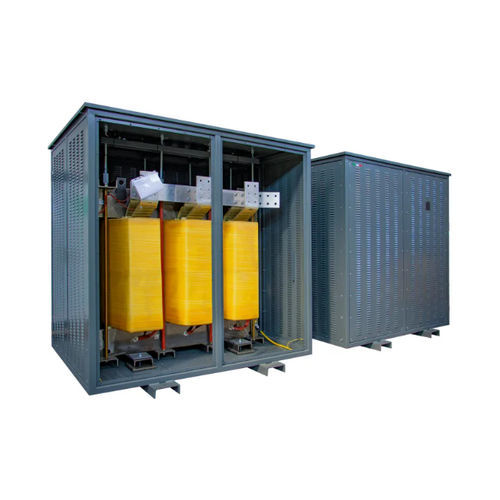

Transformador de aislamiento DYN11 K13 AL IP21

secopara servicio interiorIEC

Descripción breve
El DYN11 K13 AL IP21 de Ortea Next es un transformador de aislamiento de baja tensión diseñado para instalaciones industriales con cargas ricas en armónicos. Proporciona separación galvánica entre primario y secundario e incorpora una pantalla electrostática conectada a tierra para reducir interferencias y mejorar la seguridad.

Tipo de producto
TRANSFORMADORES DE AISLAMIENTO EN BAJA TENSIÓN

Variantes
Part number: DYN11 K13 AL IP21 30 | Power: 30 kVA | In-rush current: 24 A | No-load losses: 350 W | Load losses: 850 W | Vcc %: 4 | Data Sheet: available
Part number: DYN11 K13 AL IP21 40 | Power: 40 kVA | In-rush current: 15 A | No-load losses: 410 W | Load losses: 1000 W | Vcc %: 4 | Data Sheet: available
Part number: DYN11 K13 AL IP21 50 | Power: 50 kVA | In-rush current: 15 A | No-load losses: 450 W | Load losses: 1080 W | Vcc %: 4 | Data Sheet: available
Part number: DYN11 K13 AL IP21 63 | Power: 63 kVA | In-rush current: 15 A | No-load losses: 630 W | Load losses: 1150 W | Vcc %: 4 | Data Sheet: available
Part number: DYN11 K13 AL IP21 70 | Power: 70 kVA | In-rush current: 15 A | No-load losses: 680 W | Load losses: 1210 W | Vcc %: 4 | Data Sheet: available
Part number: DYN11 K13 AL IP21 80 | Power: 80 kVA | In-rush current: 15 A | No-load losses: 740 W | Load losses: 1320 W | Vcc %: 4 | Data Sheet: available
Part number: DYN11 K13 AL IP21 90 | Power: 90 kVA | In-rush current: 13 A | No-load losses: 780 W | Load losses: 1380 W | Vcc %: 4 | Data Sheet: available
Part number: DYN11 K13 AL IP21 100 | Power: 100 kVA | In-rush current: 13 A | No-load losses: 870 W | Load losses: 1520 W | Vcc %: 4 | Data Sheet: available
Part number: DYN11 K13 AL IP21 110 | Power: 110 kVA | In-rush current: 13 A | No-load losses: 920 W | Load losses: 1640 W | Vcc %: 4 | Data Sheet: available
Part number: DYN11 K13 AL IP21 125 | Power: 125 kVA | In-rush current: 13 A | No-load losses: 960 W | Load losses: 1880 W | Vcc %: 4 | Data Sheet: available
Part number: DYN11 K13 AL IP21 140 | Power: 140 kVA | In-rush current: 12 A | No-load losses: 1100 W | Load losses: 1980 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 160 | Power: 160 kVA | In-rush current: 11 A | No-load losses: 1200 W | Load losses: 2120 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 180 | Power: 180 kVA | In-rush current: 11 A | No-load losses: 1290 W | Load losses: 2280 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 200 | Power: 200 kVA | In-rush current: 10 A | No-load losses: 1430 W | Load losses: 2420 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 225 | Power: 225 kVA | In-rush current: 10 A | No-load losses: 1470 W | Load losses: 2620 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 250 | Power: 250 kVA | In-rush current: 10 A | No-load losses: 1620 W | Load losses: 2850 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 280 | Power: 280 kVA | In-rush current: 10 A | No-load losses: 1730 W | Load losses: 3180 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 315 | Power: 315 kVA | In-rush current: 9 A | No-load losses: 1890 W | Load losses: 3600 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 350 | Power: 350 kVA | In-rush current: 9 A | No-load losses: 2100 W | Load losses: 4100 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 400 | Power: 400 kVA | In-rush current: 9 A | No-load losses: 2250 W | Load losses: 4530 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 500 | Power: 500 kVA | In-rush current: 8 A | No-load losses: 2780 W | Load losses: 5250 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 630 | Power: 630 kVA | In-rush current: 7 A | No-load losses: 3000 W | Load losses: 6180 W | Vcc %: 4
Part number: DYN11 K13 AL IP21 800 | Power: 800 kVA | In-rush current: 6 A | No-load losses: 4050 W | Load losses: 7180 W | Vcc %: 4.5
Part number: DYN11 K13 AL IP21 1000 | Power: 1000 kVA | In-rush current: 6 A | No-load losses: 4950 W | Load losses: 8450 W | Vcc %: 4.5
Part number: DYN11 K13 AL IP21 1250 | Power: 1250 kVA | In-rush current: 5 A | No-load losses: 6200 W | Load losses: 10400 W | Vcc %: 5
Part number: DYN11 K13 AL IP21 1600 | Power: 1600 kVA | In-rush current: 5 A | No-load losses: 7600 W | Load losses: 12250 W | Vcc %: 5 | Data Sheet: available

Especificaciones técnicas (resumen)

• Frecuencia: 50 Hz
• Factor K: 13
• Tensión entrada / salida: 400 / 400 V
• Conexión bobinado primario: Triángulo
• Conexión bobinado secundario: Estrella + N
• Grupo vectorial: Dyn11
• Material del núcleo: Acero magnético M270
• Material del bobinado: Aluminio
• Pantalla electrostática entre primario y secundario, conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento / clase térmica: H
• Nivel de aislamiento: 3
• Elevación de temperatura: 125
• Altitud máxima: 1000 m
• Clase ambiental - climática - incendio: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP21
• Normas de referencia: EN 60076 / IEC 61558 (cuando corresponda)
