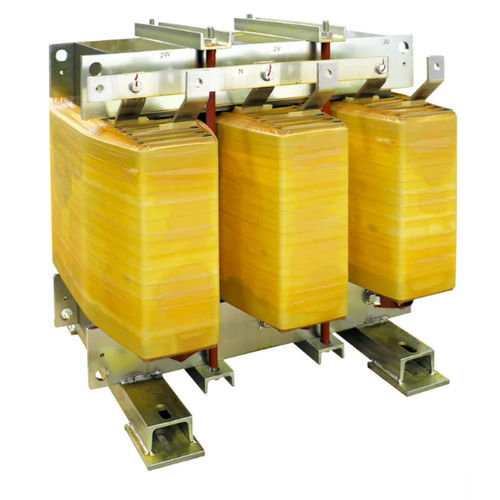

Transformador de aislamiento DZN0 K20 AL IP00

secopara servicio interiorIEC

Descripción breve
Transformador de aislamiento BT para instalaciones de baja tensión por Ortea, diseñado para montaje en interior con bobinado de aluminio y pantalla electrostática entre primario y secundario conectada a tierra.

Visión general
El transformador de aislamiento DZN0 K20 AL IP00 ofrece aislamiento eléctrico y reducción de perturbaciones en modo común en redes de baja tensión. Grupo vectorial Dzn0. Núcleo en acero magnético M270 y bobinados en aluminio. Pantalla electrostática situada entre primario y secundario y conectada a tierra. Instalación en interior prevista; grado de protección IP00.

Especificaciones técnicas (tabla resumen)
Frecuencia | 50 Hz
Factor K | 20
Tensión de entrada | 400 V
Tensión de salida | 400 V
Conexión bobinado primario | Triángulo
Conexión bobinado secundario | Zig-zag
Grupo vectorial | Dzn0
Material del núcleo | Acero magnético M270
Material del bobinado | Aluminio
Pantalla electrostática | Entre primario y secundario, conectada a tierra
Temp. ambiente máx. | 40 °C
Clase de aislamiento | H
Nivel de aislamiento | 3
Clase térmica | H
Elevación de temperatura | 125 °C
Altitud máx. | 1000 m
Clase ambiental - climática - de incendio | E1 - C1 - F0
Instalación | Interior
Grado de protección | IP00
Normas de referencia | EN 60076 / IEC 61558 (cuando proceda)

Variantes disponibles (referencia / potencia / corriente de arranque / pérdidas en vacío / pérdidas en carga / Vcc %)
Referencia | Potencia | Corriente de arranque | Pérdidas en vacío | Pérdidas en carga | Vcc %
DZN0 K20 AL IP00 28 | 28 kVA | 28 | 375 W | 730 W | 4
DZN0 K20 AL IP00 36 | 36 kVA | 18 | 440 W | 860 W | 4
DZN0 K20 AL IP00 45 | 45 kVA | 18 | 480 W | 900 W | 4
DZN0 K20 AL IP00 58 | 58 kVA | 18 | 670 W | 990 W | 4
DZN0 K20 AL IP00 63 | 63 kVA | 18 | 730 W | 1050 W | 4
DZN0 K20 AL IP00 70 | 70 kVA | 18 | 790 W | 1160 W | 4
DZN0 K20 AL IP00 80 | 80 kVA | 15 | 830 W | 1180 W | 4
DZN0 K20 AL IP00 90 | 90 kVA | 15 | 930 W | 1320 W | 4
DZN0 K20 AL IP00 100 | 100 kVA | 15 | 980 W | 1440 W | 4
DZN0 K20 AL IP00 110 | 110 kVA | 16 | 1030 W | 1660 W | 4
DZN0 K20 AL IP00 125 | 125 kVA | 14 | 1180 W | 1730 W | 4
DZN0 K20 AL IP00 140 | 140 kVA | 14 | 1280 W | 1830 W | 4
DZN0 K20 AL IP00 160 | 160 kVA | 14 | 1380 W | 1950 W | 4
DZN0 K20 AL IP00 180 | 180 kVA | 12 | 1530 W | 2090 W | 4
DZN0 K20 AL IP00 200 | 200 kVA | 12 | 1570 W | 2290 W | 4
DZN0 K20 AL IP00 225 | 225 kVA | 12 | 1730 W | 2480 W | 4
DZN0 K20 AL IP00 250 | 250 kVA | 12 | 1850 W | 2680 W | 4
DZN0 K20 AL IP00 280 | 280 kVA | 11 | 2020 W | 3250 W | 4
DZN0 K20 AL IP00 315 | 315 kVA | 11 | 2240 W | 3580 W | 4
DZN0 K20 AL IP00 350 | 350 kVA | 11 | 2400 W | 3970 W | 4
DZN0 K20 AL IP00 450 | 450 kVA | 9 | 2970 W | 4640 W | 4
DZN0 K20 AL IP00 580 | 580 kVA | 7 | 3200 W | 5440 W | 4
DZN0 K20 AL IP00 720 | 720 kVA | 7 | 4320 W | 6240 W | 4.5
DZN0 K20 AL IP00 900 | 900 kVA | 7 | 5280 W | 7450 W | 4.5
DZN0 K20 AL IP00 1100 | 1100 kVA | 6 | 6600 W | 8900 W | 5
DZN0 K20 AL IP00 1400 | 1400 kVA | 6 | 8100 W | 10600 W | 5

Características / Especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 20
• Tensión de entrada: 400 V
• Tensión de salida: 400 V
• Conexión bobinado primario: Triángulo
• Conexión bobinado secundario: Zig-zag
• Grupo vectorial: Dzn0
• Material del núcleo: Acero magnético M270
• Material del bobinado: Aluminio
• Pantalla electrostática: Entre primario y secundario, conectada a tierra
• Temp. ambiente máx.: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Elevación de temperatura: 125 °C
• Altitud máx.: 1000 m
• Clase ambiental - climática - de incendio: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP00
• Normas de referencia: EN 60076 / IEC 61558 (cuando proceda)
