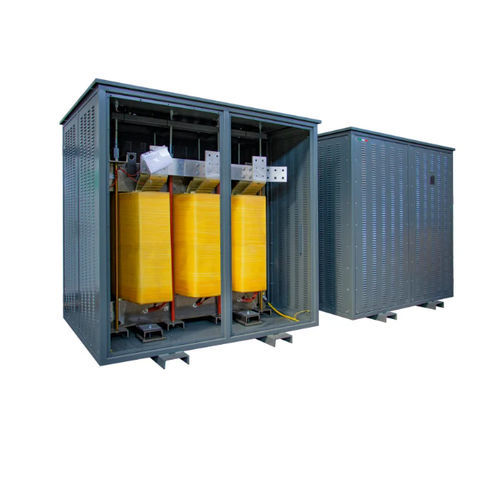

Transformador de aislamiento DZN0 K13 AL IP21

secopara servicio interiorIEC

Descripción
Transformador de aislamiento de baja tensión para aplicaciones industriales. Tensión nominal 400/400 V, Factor K 13, primaria en triángulo — secundaria en Zig‑zag, bobinado en aluminio, pantalla electrostática entre primario y secundario. Fabricado por Ortea Next. Instalación en interior; grado de protección IP21.

Ficha técnica
Frecuencia | Factor K | Tensión de entrada | Tensión de salida | Conexión primaria | Conexión secundaria | Grupo vectorial | Material del núcleo | Material del bobinado | Pantalla electrostática | Temp. ambiente máx. | Clase de aislamiento | Nivel de aislamiento | Clase térmica | Aumento de temperatura | Altitud máx. | Clase ambiental - climática - incendio | Instalación | Grado de protección | Normas de referencia
50 Hz | 13 | 400 V | 400 V | Triángulo | Zig-zag | Dzn0 | Acero magnético M270 | Aluminio | Entre primario y secundario, conectado a tierra | 40 °C | H | 3 | H | 125 °C | 1000 m | E1 - C1 - F0 | Interior | IP21 | IEC 60076 / IEC 61558 (cuando sea aplicable)

Variantes (tabla de resumen)
CÓDIGO | POTENCIA (kVA) | CORRIENTE DE IRRUPCIÓN (A) | PÉRDIDAS EN VACÍO (W) | PÉRDIDAS DEPENDIENTES (W) | Vcc %
DZN0 K13 AL IP21 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP21 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP21 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP21 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP21 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP21 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP21 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP21 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP21 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP21 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP21 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP21 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP21 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP21 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP21 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP21 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP21 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP21 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP21 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP21 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP21 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP21 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP21 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP21 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP21 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP21 1600 | 1600 | 5 | 8100 | 13100 | 5

características / especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 13
• Tensión prim./sec.: 400 V / 400 V
• Conexiones: primaria en Triángulo, secundaria en Zig-zag
• Grupo vectorial: Dzn0
• Núcleo: acero magnético M270
• Bobinado: Aluminio
• Pantalla electrostática: entre primario y secundario, conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Clase ambiental - climática - incendio: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP21
• Normativa de referencia: IEC 60076 / IEC 61558 (cuando sea aplicable)
