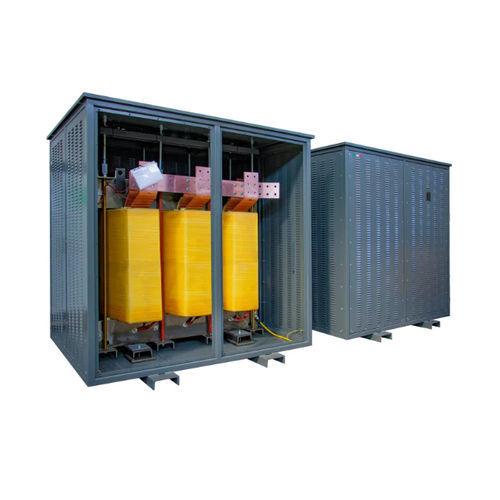

Transformador de aislamiento DYN11 K13 CU IP21

secopara servicio interiorIEC

Descripción
Transformador de aislamiento BT para distribución en baja tensión y separación galvanica entre primario y secundario. Modelo DYN11 K13 CU IP21 disponible en varias potencias (kVA).

Características técnicas (resumen)
Frecuencia: 50 Hz
Factor K: 13
Tensión de entrada: 400 V
Tensión de salida: 400 V
Conexión primaria: Triángulo
Conexión secundaria: Estrella + N
Grupo vectorial: Dyn11
Material del núcleo: acero magnético M270
Material del bobinado: Cobre
Pantalla electrostática: entre primario y secundario, conectada a tierra
Temperatura ambiente máx.: 40 °C
Clase de aislamiento: H
Nivel de aislamiento: 3
Aumento de temperatura: 125 °C
Altitud máxima de instalación: 1000 m
Clase ambiental - climática - incendio: E1 - C1 - F0
Instalación: Interior
Grado de protección: IP21
Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)

Variantes disponibles (Código | Potencia kVA | Corriente de irrupción A | Pérdidas en vacío W | Pérdidas en carga W | Vcc %)
DYN11 K13 CU IP21 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP21 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP21 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP21 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP21 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP21 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP21 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP21 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP21 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP21 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP21 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP21 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP21 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP21 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP21 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP21 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP21 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP21 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP21 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP21 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP21 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP21 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP21 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP21 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP21 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP21 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP21 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP21 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP21 800 | 800 | 7 | 2580 | 7000 | 4.5

Características / especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 13
• Tensión entrada: 400 V
• Tensión salida: 400 V
• Conexiones: primaria Triángulo, secundaria Estrella + N
• Grupo vectorial: Dyn11
• Núcleo: acero magnético M270
• Bobinado: Cobre
• Pantalla electrostática: entre primario y secundario conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento / térmica: H
• Nivel de aislamiento: 3
• Aumento de temperatura: 125 °C
• Altitud máxima de instalación: 1000 m
• Clase ambiental - climática - incendio: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP21
• Normas: EN 60076 / IEC 61558 (cuando sea aplicable)
