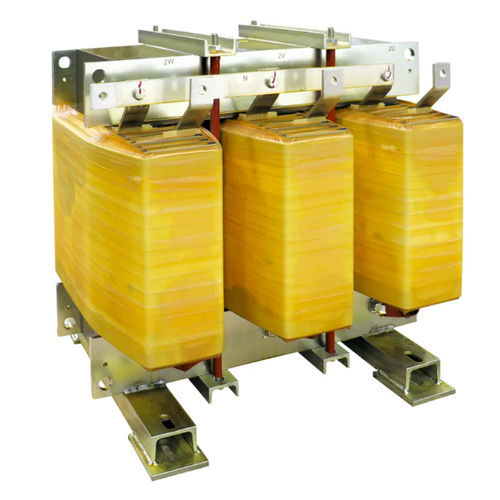

Transformador de aislamiento DZN0 K13 AL IP00

secopara servicio interiorIEC

Descripción
Transformador de aislamiento de baja tensión para instalaciones industriales. El modelo DZN0 K13 AL IP00 dispone de conexión primaria en triángulo y secundaria en zig-zag (grupo vectorial Dzn0), bobinado en aluminio y pantalla electrostática entre primario y secundario conectada a tierra. Diseñado para instalación interior (IP00).

Características técnicas (resumen)
Frecuencia: 50 Hz
Factor K: 13
Tensión de entrada: 400 V
Tensión de salida: 400 V
Conexión primaria: Triángulo
Conexión secundaria: Zig-zag
Grupo vectorial: Dzn0
Material del núcleo: Acero magnético M270
Material del bobinado: Aluminio
Pantalla electrostática: Entre primario y secundario, conectada a tierra
Temperatura ambiente máx.: 40 °C
Clase de aislamiento: H
Nivel de aislamiento: 3
Clase térmica: H
Aumento de temperatura: 125 °C
Altitud máxima: 1000 m
Clase ambiental - climática - incendios: E1 - C1 - F0
Instalación: Interior
Grado de protección: IP00
Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)

Tabla de variantes (Código | Potencia kVA | Corriente de irrupción A | Pérdidas en vacío W | Pérdidas dependientes W | Vcc %)
DZN0 K13 AL IP00 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP00 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP00 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP00 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP00 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP00 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP00 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP00 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP00 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP00 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP00 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP00 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP00 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP00 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP00 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP00 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP00 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP00 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP00 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP00 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP00 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP00 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP00 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP00 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP00 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP00 1600 | 1600 | 5 | 8100 | 13100 | 5

Características / especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 13
• Tensión de entrada: 400 V
• Tensión de salida: 400 V
• Conexión primaria: Triángulo
• Conexión secundaria: Zig-zag
• Grupo vectorial: Dzn0
• Material del núcleo: Acero magnético M270
• Material del bobinado: Aluminio
• Pantalla electrostática: entre primario y secundario conectada a tierra
• Temperatura ambiente máx.: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Clase ambiental - climática - incendios: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP00
• Normas de referencia: EN 60076 / IEC 61558 (cuando sea aplicable)
