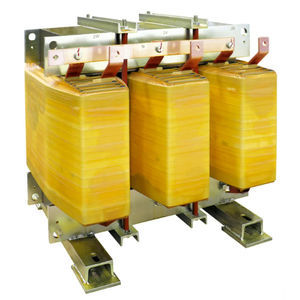

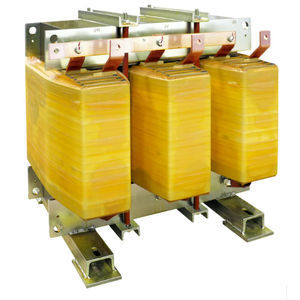

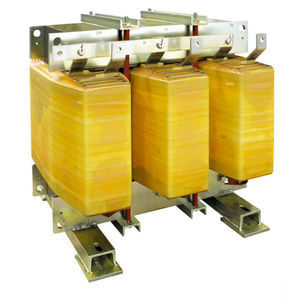

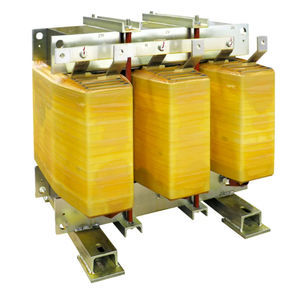

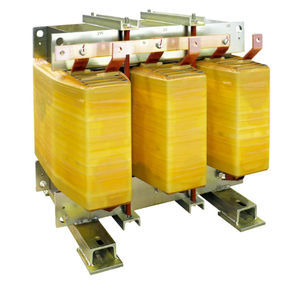

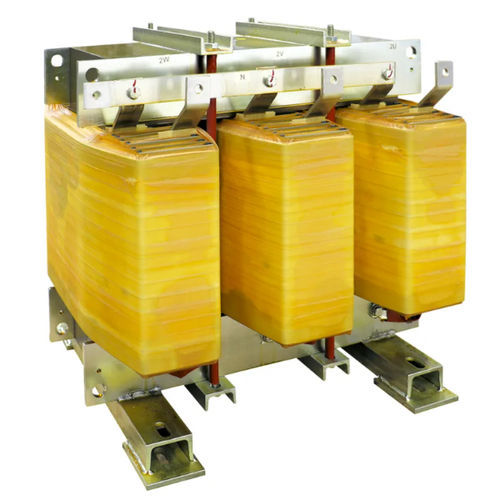

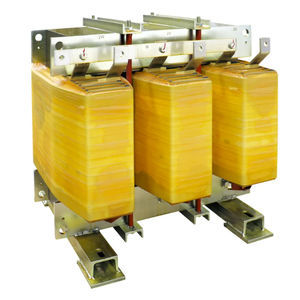

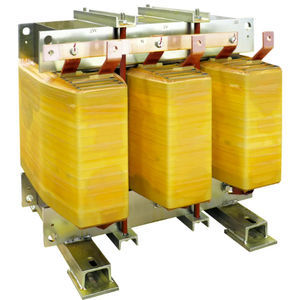

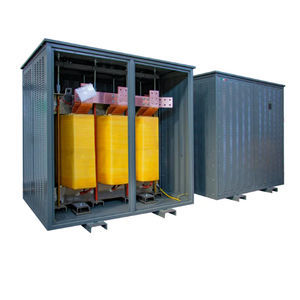

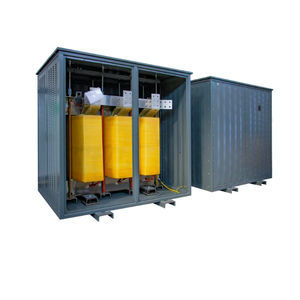

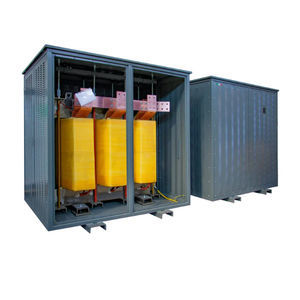

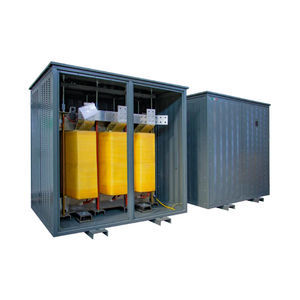

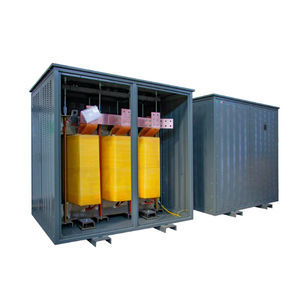

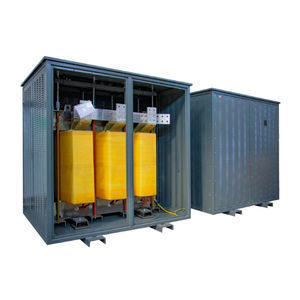

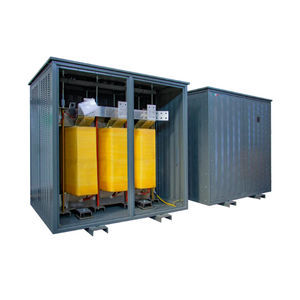

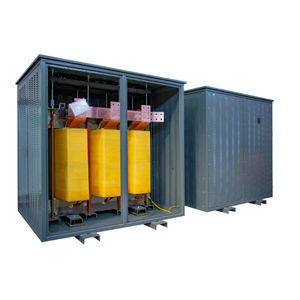

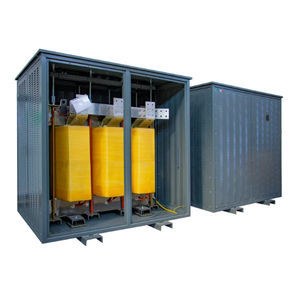

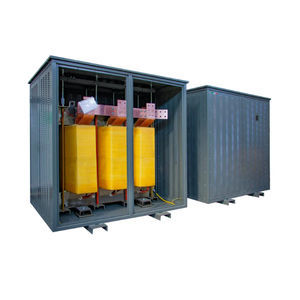

Transformador de aislamiento DYN11 K4 AL IP00

secopara servicio interiorIEC

Resumen
Ortea DYN11 K4 AL IP00 es un transformador de aislamiento de baja tensión para instalaciones interiores industriales. Diseñado para aislamiento eléctrico, tolerancia a armónicos (factor K 4) y distribución a 400/400 V.

Descripción general
Diseñado para aislar los circuitos primario y secundario manteniendo una transferencia de energía eficiente. Componentes principales: conexión primaria en triángulo, secundaria en estrella + N, grupo vectorial Dyn11, núcleo M270 y bobinados en aluminio con pantalla electrostática conectada a tierra. Frecuencia nominal 50 Hz.

Especificaciones técnicas (resumen)
Frecuencia | 50 Hz
Factor K | 4
Tensión de entrada | 400 V
Tensión de salida | 400 V
Conexión del bobinado primario | Triángulo
Conexión del bobinado secundario | Estrella + N
Grupo vectorial | Dyn11
Material del núcleo | Acero magnético M270
Material del bobinado | Aluminio
Pantalla electrostática | Entre primario y secundario, conectada a tierra
Temp. ambiente máx. (°C) | 40
Clase de aislamiento | H
Nivel de aislamiento | 3
Clase térmica | H
Aumento de temperatura (°C) | 125
Altitud máx. (m) | 1000
Clase ambiental - climática - incendio | E1 - C1 - F0
Instalación | Interior
Grado de protección | IP00
Normas de referencia | IEC/EN 60076 / IEC 61558 (cuando proceda)

Tabla de variantes (extracto)
DYN11 K4 AL IP00 40 | 40 kVA | Corriente de irrupción 18 | Pérdidas en vacío 350 W | Pérdidas en carga 1250 W | Vcc 4%
DYN11 K4 AL IP00 50 | 50 kVA | 12 | 410 W | 1480 W | 4%
DYN11 K4 AL IP00 63 | 63 kVA | 12 | 450 W | 1550 W | 4%
DYN11 K4 AL IP00 80 | 80 kVA | 12 | 630 W | 1700 W | 4%
DYN11 K4 AL IP00 100 | 100 kVA | 12 | 740 W | 1900 W | 4%
DYN11 K4 AL IP00 160 | 160 kVA | 10 | 960 W | 2800 W | 4%
DYN11 K4 AL IP00 250 | 250 kVA | 8 | 1430 W | 3600 W | 4%
DYN11 K4 AL IP00 400 | 400 kVA | 7 | 1890 W | 5450 W | 4%
DYN11 K4 AL IP00 800 | 800 kVA | 5 | 3000 W | 9200 W | 4%
DYN11 K4 AL IP00 1000 | 1000 kVA | 5 | 4050 W | 10700 W | 4.5%
DYN11 K4 AL IP00 1250 | 1250 kVA | 5 | 4950 W | 12700 W | 4.5%
DYN11 K4 AL IP00 1600 | 1600 kVA | 4 | 6200 W | 15300 W | 5%
DYN11 K4 AL IP00 2000 | 2000 kVA | 4 | 7600 W | 18100 W | 5%

Grado de protección

• IP00

Características / especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 4
• Tensión de entrada: 400 V
• Tensión de salida: 400 V
• Conexión primaria: Triángulo
• Conexión secundaria: Estrella + N
• Grupo vectorial: Dyn11
• Material del núcleo: Acero magnético M270
• Material del bobinado: Aluminio
• Pantalla electrostática: Entre primario y secundario conectada a tierra
• Temp. ambiente máxima: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Clase ambiental - climática - incendio: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP00
• Normas de referencia: IEC/EN 60076 / IEC 61558 (cuando proceda)
