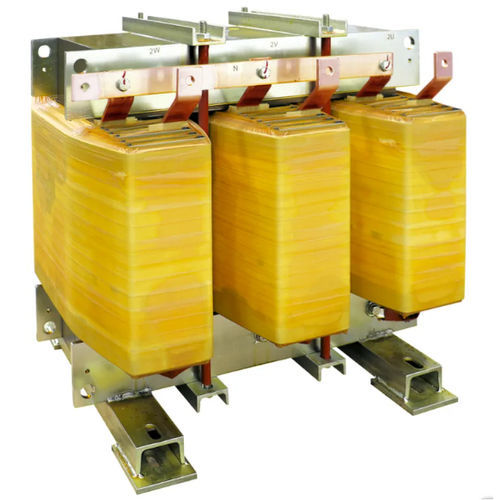

Transformador de aislamiento DYN11 K13 CU IP00

secopara servicio interiorIEC

Descripción
Transformador de aislamiento en baja tensión para aplicaciones industriales en interior. El DYN11 K13 CU IP00 ofrece aislamiento galvánico con grupo vectorial Dyn11, bobinado en cobre y factor K 13, apropiado para cargas no lineales y entornos con armónicos.

Características técnicas
Frecuencia: 50 Hz
Factor K: 13
Tensión de entrada: 400 V
Tensión de salida: 400 V
Conexión del primario: Triángulo
Conexión del secundario: Estrella + N
Grupo vectorial: Dyn11
Material del núcleo: Acero magnético M270
Material del bobinado: Cobre
Pantalla electrostática: Entre primario y secundario, conectada a tierra
Temp. ambiente máx.: 40 °C
Clase de aislamiento: H
Nivel de aislamiento: 3
Clase térmica: H
Aumento de temperatura: 125 °C
Altitud máxima: 1000 m
Clase medioambiental - climática - fuego: E1 - C1 - F0
Instalación: Interior
Grado de protección: IP00
Normas de referencia: EN 60076 / IEC 61558 (cuando proceda)

Tabla de variantes
Código | Potencia (kVA) | Corriente de irrupción (A) | Pérdidas en vacío (W) | Pérdidas en carga (W) | Vcc %
DYN11 K13 CU IP00 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP00 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP00 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP00 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP00 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP00 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP00 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP00 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP00 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP00 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP00 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP00 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP00 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP00 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP00 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP00 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP00 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP00 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP00 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP00 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP00 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP00 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP00 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP00 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP00 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP00 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP00 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP00 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP00 800 | 800 | 7 | 2580 | 7000 | 4.5

Ficha y especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 13
• Tensión de entrada: 400 V
• Tensión de salida: 400 V
• Conexión primaria: Triángulo
• Conexión secundaria: Estrella + N
• Grupo vectorial: Dyn11
• Núcleo: Acero magnético M270
• Bobinado: Cobre
• Pantalla electrostática: Entre primario y secundario, conectada a tierra
• Temp. ambiente máx.: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima: 1000 m
• Clase medioambiental: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP00
• Normas: EN 60076 / IEC 61558 (cuando proceda)
