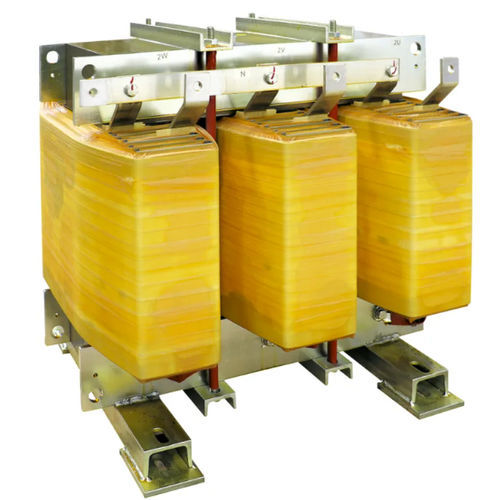

Transformador de aislamiento DYN11 K20 AL IP00

secopara servicio interiorIEC

Producto
Transformador de aislamiento de baja tensión DYN11 K20 AL IP00. Entrada/salida nominal 400/400 V, 50 Hz; bobinados de aluminio; grupo vectorial Dyn11; pantalla electrostática conectada a tierra entre primario y secundario. Diseñado para instalación en interior con protección IP00.

Especificaciones técnicas

• Frecuencia: 50 Hz
• Factor K: 20
• Tensión entrada/salida: 400 / 400 V
• Conexión devanado primario: Triángulo
• Conexión devanado secundario: Estrella + N
• Grupo vectorial: Dyn11
• Material del núcleo: Acero magnético M270
• Material del bobinado: Aluminio
• Pantalla electrostática: Entre primario y secundario, conectada a tierra
• Temp. ambiente máxima: 40 °C
• Clase de aislamiento/termica: H
• Nivel de aislamiento: 3
• Elevación de temperatura: 125
• Altitud máxima: 1000 m
• Clases ambientales: E1 - C1 - F0
• Instalación: Interior
• Grado de protección: IP00
• Normas de referencia: EN 60076 / IEC 61558 (cuando proceda)

Variantes (Código - Potencia - Corriente de arranque - Pérdidas en vacío - Pérdidas en carga - Vcc %)
DYN11 K20 AL IP00 28 - Power: 28 - In-rush current: 26 - No-load losses: 350 - Load losses: 680 - Vcc %: 4
DYN11 K20 AL IP00 36 - Power: 36 - In-rush current: 17 - No-load losses: 410 - Load losses: 800 - Vcc %: 4
DYN11 K20 AL IP00 45 - Power: 45 - In-rush current: 17 - No-load losses: 450 - Load losses: 840 - Vcc %: 4
DYN11 K20 AL IP00 58 - Power: 58 - In-rush current: 17 - No-load losses: 630 - Load losses: 920 - Vcc %: 4
DYN11 K20 AL IP00 63 - Power: 63 - In-rush current: 16 - No-load losses: 680 - Load losses: 980 - Vcc %: 4
DYN11 K20 AL IP00 70 - Power: 70 - In-rush current: 15 - No-load losses: 740 - Load losses: 1080 - Vcc %: 4
DYN11 K20 AL IP00 80 - Power: 80 - In-rush current: 14 - No-load losses: 780 - Load losses: 1100 - Vcc %: 4
DYN11 K20 AL IP00 90 - Power: 90 - In-rush current: 14 - No-load losses: 870 - Load losses: 1230 - Vcc %: 4
DYN11 K20 AL IP00 100 - Power: 100 - In-rush current: 14 - No-load losses: 920 - Load losses: 1350 - Vcc %: 4
DYN11 K20 AL IP00 110 - Power: 110 - In-rush current: 14 - No-load losses: 960 - Load losses: 1550 - Vcc %: 4
DYN11 K20 AL IP00 125 - Power: 125 - In-rush current: 13 - No-load losses: 1100 - Load losses: 1620 - Vcc %: 4
DYN11 K20 AL IP00 140 - Power: 140 - In-rush current: 13 - No-load losses: 1200 - Load losses: 1710 - Vcc %: 4
DYN11 K20 AL IP00 160 - Power: 160 - In-rush current: 13 - No-load losses: 1290 - Load losses: 1820 - Vcc %: 4
DYN11 K20 AL IP00 180 - Power: 180 - In-rush current: 11 - No-load losses: 1430 - Load losses: 1960 - Vcc %: 4
DYN11 K20 AL IP00 200 - Power: 200 - In-rush current: 11 - No-load losses: 1470 - Load losses: 2150 - Vcc %: 4
DYN11 K20 AL IP00 225 - Power: 225 - In-rush current: 11 - No-load losses: 1620 - Load losses: 2320 - Vcc %: 4
DYN11 K20 AL IP00 250 - Power: 250 - In-rush current: 11 - No-load losses: 1730 - Load losses: 2510 - Vcc %: 4
DYN11 K20 AL IP00 280 - Power: 280 - In-rush current: 10 - No-load losses: 1890 - Load losses: 3080 - Vcc %: 4
DYN11 K20 AL IP00 315 - Power: 315 - In-rush current: 10 - No-load losses: 2100 - Load losses: 3350 - Vcc %: 4
DYN11 K20 AL IP00 350 - Power: 350 - In-rush current: 9 - No-load losses: 2250 - Load losses: 3720 - Vcc %: 4
DYN11 K20 AL IP00 450 - Power: 450 - In-rush current: 8 - No-load losses: 2780 - Load losses: 4350 - Vcc %: 4
DYN11 K20 AL IP00 580 - Power: 580 - In-rush current: 7 - No-load losses: 3000 - Load losses: 5100 - Vcc %: 4
DYN11 K20 AL IP00 720 - Power: 720 - In-rush current: 7 - No-load losses: 4050 - Load losses: 5850 - Vcc %: 4.5
DYN11 K20 AL IP00 900 - Power: 900 - In-rush current: 7 - No-load losses: 4950 - Load losses: 6950 - Vcc %: 4.5
DYN11 K20 AL IP00 1100 - Power: 1100 - In-rush current: 6 - No-load losses: 6200 - Load losses: 8350 - Vcc %: 5
DYN11 K20 AL IP00 1400 - Power: 1400 - In-rush current: 6 - No-load losses: 7600 - Load losses: 9900 - Vcc %: 5

Aplicaciones e instalación

• Aislamiento galvánico de sistemas BT y protección de equipos sensibles
• Condicionamiento de la energía y reducción de perturbaciones en modo común
• Cuartos eléctricos interiores, armarios de distribución y cuadros de control
• Instalación fija en interior; asegurar ventilación y conexión a tierra de la pantalla electrostática

Normas y conformidad
Diseñado y fabricado según las secciones aplicables de EN 60076 e IEC 61558. Verifique normativa local y requisitos del emplazamiento antes de la instalación.
