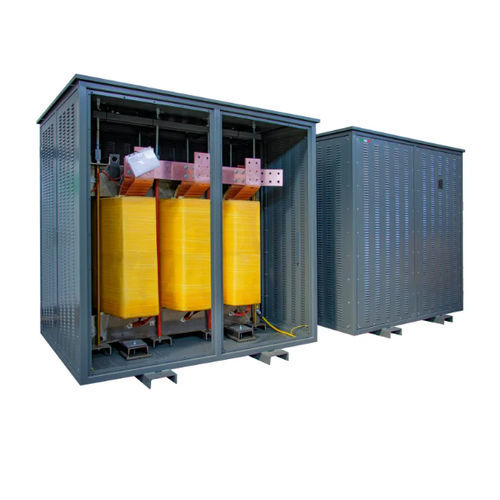

Transformador de aislamiento DZN0 K4 CU IP21

para servicio interiorIECde factor K

Descripción
Transformador de aislamiento de baja tensión para instalación interior. Grupo vectorial Dzn0, factor K 4, bobinados en cobre, pantalla electrostática conectada a tierra entre primario y secundario, grado de protección IP21.

Especificaciones técnicas (tabla resumen)
Frecuencia | 50 Hz
Factor K | 4
Tensión de entrada | 400 V
Tensión de salida | 400 V
Conexión primaria | Triángulo
Conexión secundaria | Zig-zag
Grupo vectorial | Dzn0
Material del núcleo | Acero magnético M270
Material del bobinado | Cobre
Pantalla electrostática | Entre primario y secundario, conectada a tierra
Temperatura ambiente máx. (°C) | 40
Clase de aislamiento | H
Nivel de aislamiento | 3
Clase térmica | H
Aumento de temperatura (°C) | 125
Altitud máx. (m) | 1000
Clase ambiental - climática - incendio | E1 - C1 - F0
Instalación | Interior
Grado de protección | IP21
Normas de referencia | EN 60076 / IEC 61558 (cuando aplique)

Tabla de variantes
Código | Potencia (kVA) | Corriente de irrupción | Pérdidas en vacío (W) | Pérdidas en carga (W) | Vcc %
DZN0 K4 CU IP21 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP21 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP21 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP21 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP21 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP21 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP21 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP21 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP21 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP21 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP21 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP21 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP21 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP21 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP21 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP21 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP21 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP21 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP21 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP21 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP21 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP21 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP21 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP21 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP21 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP21 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP21 630 | 630 | 5 | 1840 | 9570 | 4

Características técnicas

• Frecuencia: 50 Hz
• Factor K: 4
• Tensión primaria / secundaria: 400 V / 400 V
• Conexión primaria: Triángulo
• Conexión secundaria: Zig-zag
• Grupo vectorial: Dzn0
• Material del núcleo: Acero magnético M270
• Material del bobinado: Cobre
• Pantalla electrostática: Entre primario y secundario, conectada a tierra
• Temperatura ambiente máxima: 40 °C
• Clase de aislamiento: H
• Nivel de aislamiento: 3
• Clase térmica: H
• Aumento de temperatura: 125 °C
• Altitud máxima de instalación: 1000 m
• Instalación: Interior
• Grado de protección: IP21
• Normas: EN 60076 / IEC 61558 (cuando proceda)
