Torno CNC TCC-1100
horizontal12 herramientas8 herramientas

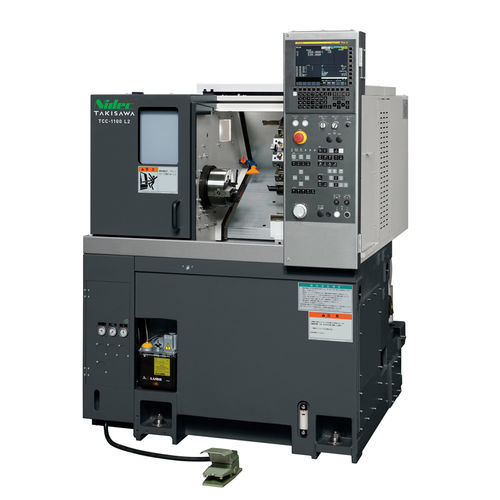

Torno CNC - TCC-1100 - TAKISAWA - horizontal / 12 herramientas / 8 herramientas
Torno CNC - TCC-1100 - TAKISAWA - horizontal / 12 herramientas / 8 herramientas
Torno CNC - TCC-1100 - TAKISAWA - horizontal / 12 herramientas / 8 herramientas - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de herramientas
12 herramientas, 8 herramientas
Aplicaciones
para producción de piezas pequeñas, para mecanizado de ejes, para bridas y válvulas
Rendimiento
de alta precisión, de gran rigidez, potente, de alta velocidad
Otras características
compacto
Opciones y accesorios
con carga descarga automatizada
Diámetro

170 mm, 220 mm
(6,69 in, 8,66 in)

Velocidad de rotación

4.000 rpm, 5.000 rpm, 6.000 rpm
(25.132,741 rad.min-1, 31.415,927 rad.min-1, 37.699,112 rad.min-1)

Longitud de la pieza

171 mm
(7 in)

Paso de barra

42 mm
(2 in)

Avance rápido eje X

24 m/min

Avance rápido eje Z

30 m/min

Potencia nominal

3,7 kW, 5,5 kW, 7,5 kW
(5 hp, 7,5 hp, 10,2 hp)

Longitud total

1.370 mm
(54 in)

Ancho total

1.200 mm
(47 in)

Altura total

1.700 mm
(67 in)

Peso

1.860 kg
(4.101 lb)

Descripción

El TCC-1100 es un torno CNC compacto con mandril de 6 pulgadas diseñado para ofrecer alta productividad y calidad de mecanizado a bajo coste, ideal para piezas pequeñas como bridas y ejes. Prioriza alta velocidad, alta precisión y una huella reducida para minimizar la deformación térmica y mejorar el rendimiento de mecanizado.

Características principales
  • Mayor velocidad de avance rápido en comparación con modelos anteriores para reducir el tiempo de mecanizado.
  • Estructura de bancada-tanque con depósito de refrigerante de gran capacidad.
  • Deformación térmica minimizada para mejorar la precisión de mecanizado.
  • Todas las guías utilizan patines rectangulares de alta rigidez y alta precisión.
  • Opciones de torreta: torreta de 8 posiciones montaje directo (estándar) o torreta de 12 posiciones montaje directo (opcional) apta para corte de gran esfuerzo.
  • Contra-punta hidráulica disponible (opcional).


Distribución flexible
  • Ancho de la máquina: 1200 mm
  • Superficie requerida: 1,6 m²


TCC-1100G (opción de automatización compacta)
  • Ancho adicional al cuerpo principal: solo 710 mm adicionales (cuerpo principal 1170 mm).
  • Pieza objetivo del cargador: diámetro exterior φ100 mm, longitud 60 mm, peso 0,7 kg.
  • Especificaciones del alimentador de piezas (tipo pallet): número de pallets: 14; capacidad por pallet: 25 kg; altura de apilamiento: 450 mm.


Especificaciones / Datos técnicos
  • Modelo: TCC-1100
  • Tamaño del mandril: 6 inch
  • Tipo de torreta: torreta 8 posiciones (montaje directo) o torreta 12 posiciones (montaje directo)
  • Diámetro máximo de torneado: φ220 mm / φ170 mm (según configuración)
  • Longitud máxima de torneado: 171 mm
  • Capacidad de barra: φ42 mm (varía según el tipo de mandril y cilindro)
  • Velocidad del husillo: 4000 min⁻¹ (opciones: 5000, 6000)
  • Velocidad de avance rápido: X: 24 m/min, Z: 30 m/min
  • Motor del husillo (15,30 min/continuo): 5.5/3.7 kW (opción: 7.5/5.5)
  • Altura de la máquina: 1700 mm
  • Espacio requerido (huella): 1200 × 1370 mm
  • Peso de la máquina: 1860 kg
  • Nota: la capacidad de barra depende del tipo de mandril y cilindro.

Otros productos de TAKISAWA

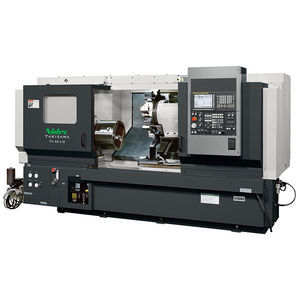

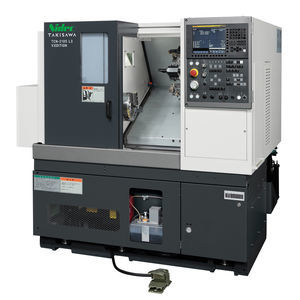

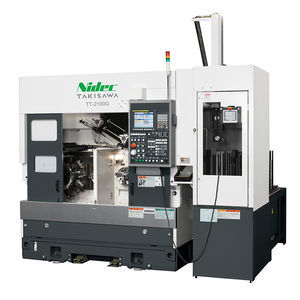

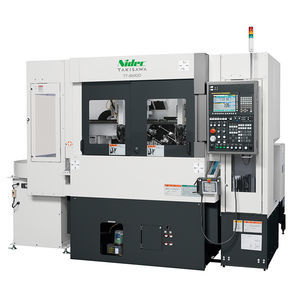

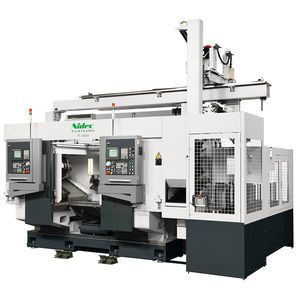

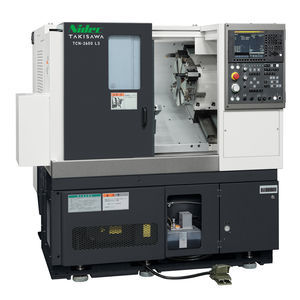

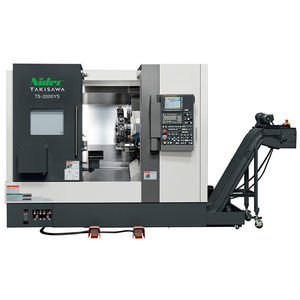

CNC Lathe
