Torno CNC TK-2100
vertical8 herramientasde alta precisión

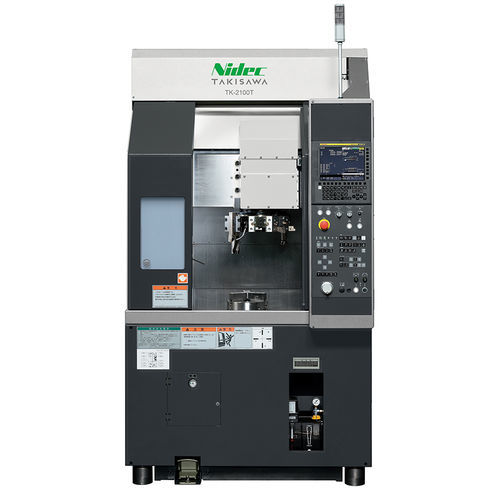

Torno CNC - TK-2100 - TAKISAWA - vertical / 8 herramientas / de alta precisión
Torno CNC - TK-2100 - TAKISAWA - vertical / 8 herramientas / de alta precisión
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
vertical
Número de herramientas
8 herramientas
Rendimiento
de alta precisión, de gran rigidez
Otras características
compacto
Diámetro

400 mm, 600 mm
(15,75 in, 23,62 in)

Velocidad de rotación

2.000 rpm, 2.500 rpm, 3.200 rpm
(12.566,371 rad.min-1, 15.707,963 rad.min-1, 20.106,193 rad.min-1)

Diámetro máximo de corte

355 mm
(14 in)

Longitud máxima de corte

Máx.: 400 mm
(16 in)

Mín.: 310 mm
(12 in)

Avance rápido eje X

20 m/s
(66 ft/s)

Avance rápido eje Z

20 m/s
(66 ft/s)

Potencia nominal

9 kW, 11 kW, 15 kW, 18,5 kW
(12,2 hp, 15 hp, 20,4 hp, 25,2 hp)

Longitud total

1.220 mm, 1.600 mm
(48 in, 63 in)

Ancho total

1.980 mm
(78 in)

Altura total

2.200 mm
(87 in)

Peso

3.600 kg, 3.700 kg
(7.937 lb)

Descripción

Torno vertical compacto totalmente rediseñado que ofrece configuraciones versátiles adaptables a distintos tipos de piezas, procesos y disposiciones de utillaje/automatización. La estructura básica modular permite seleccionar el diámetro de giro y el tipo de torreta adecuados según los requisitos de mecanizado. Guías rectangulares de alta rigidez y precisión para mejorar la estabilidad y la precisión del mecanizado.

Configuraciones
  • Carro portaherramientas tipo comb
  • Torreta de 6 posiciones (tipo de montaje directo)
  • Torreta de 8 posiciones (tipo de montaje directo)


Vídeos del producto
  • Vídeo de introducción TK-2100/2600
  • Charla sobre TK-2100/2600


Especificaciones
  • Tamaño del mandril: 8 pulgadas
  • Tipo de torreta: carro portaherramientas tipo comb; torreta 6 posiciones (montaje directo); torreta 8 posiciones (montaje directo)
  • Máxima apertura (swing): 400 mm (600 mm para la versión 600)
  • Diámetro máximo de torneado: Comb: - ; Torreta 6 posiciones: φ355 mm ; Torreta 8 posiciones: φ335 mm
  • Longitud máxima de torneado: Comb: 400 mm ; Torreta 6/8 posiciones: 310 mm
  • Velocidad del husillo: 3200 min-1 (opciones: 2000, 2500)
  • Velocidad de avance rápido: X: 20 m/min ; Z: 20 m/min
  • Motor del husillo (30 min / continuo): 11 / 9 kW (opcional: 15/11, 18.5/15)
  • Altura de la máquina: 2200 mm
  • Superficie requerida: 1220 × 1980 mm (1600 × 1980 mm para la versión 600)
  • Peso de la máquina: 3600 kg (3600 / 3700 kg según configuración; 3700 kg para la versión 600)
