Torno CNC TCN-2100V.EDITION
rígido12 herramientas8 herramientas

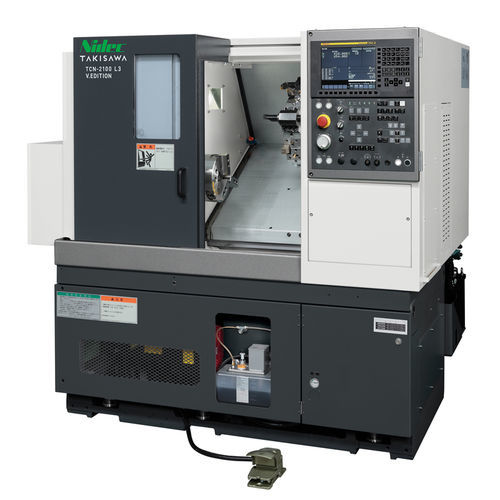

Torno CNC - TCN-2100V.EDITION - TAKISAWA - rígido / 12 herramientas / 8 herramientas
Torno CNC - TCN-2100V.EDITION - TAKISAWA - rígido / 12 herramientas / 8 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Estructura
rígido
Número de herramientas
12 herramientas, 8 herramientas
Aplicaciones
para piezas de decoletaje de barra, para piezas largas
Rendimiento
de alta precisión, de gran rigidez
Diámetro

340 mm, 410 mm
(13,39 in, 16,14 in)

Velocidad de rotación

3.200 rpm
(20.106,193 rad.min-1)

Longitud de la pieza

300 mm, 600 mm
(12 in, 24 in)

Diámetro máximo de corte

Máx.: 410 mm
(16 in)

Mín.: 340 mm
(13 in)

Paso de barra

51 mm
(2 in)

Avance rápido eje X

24 m/min

Avance rápido eje Z

30 m/min

Potencia nominal

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Longitud total

1.750 mm, 2.095 mm
(69 in, 82 in)

Ancho total

1.532 mm
(60 in)

Altura total

1.700 mm
(67 in)

Peso

2.700 kg, 3.200 kg
(5.952 lb, 7.055 lb)

Descripción

El TCN-2100 V.EDITION es un torno CNC V.EDITION que mantiene un alto rendimiento de torneado ofreciendo únicamente las funciones necesarias para una óptima relación coste-rendimiento.

Características principales
  • Todas las guías utilizan deslizamientos rectangulares de alta rigidez y alta precisión.
  • El par nominal continuo se ha mejorado respecto a modelos anteriores mediante la optimización del motor del husillo y la relación de reducción.
  • Disponibles dos configuraciones de torreta: 8 posiciones (estándar) y 12 posiciones (opción), tipo montaje directo.
  • Admite contrapunta hidráulica de alta rigidez (opcional) para mejorar la estabilidad en trabajos largos.


Especificaciones principales de la máquina
  • Modelos: TCN-2100 L3 V.EDITION; TCN-2100 L6 V.EDITION
  • Tamaño del plato (pulgadas): L3 = 8; L6 = 8
  • Tipo de torreta: Torreta de 8 posiciones (montaje directo) o torreta de 12 posiciones (montaje directo) — disponible para L3 y L6
  • Diámetro máximo de torneado (mm): L3 = φ410 (con una configuración de torreta) / φ340 (torreta alternativa); L6 = φ410*2 / φ340*2
  • Longitud máxima de torneado (mm): L3 = 300; L6 = 600
  • Capacidad de barra (mm): L3 = φ51; L6 = φ51
  • Velocidad del husillo (min⁻¹): L3 = 3200; L6 = 3200
  • Tasa de avance rápido (m/min): X = 24 / Z = 30 (ambos L3 y L6)
  • Motor del husillo (15 min / continuo) (kW): L3 = 11 / 7.5; L6 = 11 / 7.5
  • Altura de la máquina (mm): L3 = 1700; L6 = 1700
  • Espacio en planta requerido (mm): L3 = 1750 × 1532; L6 = 2095 × 1532
  • Peso de la máquina (kg): L3 = 2700; L6 = 3200


Notas
  • La capacidad de barra puede variar según las combinaciones de plato y cilindro.
  • En la versión L6, el diámetro máximo de torneado puede estar limitado por el tamaño de la pieza; consulte «The Limit of the Turning Range» en el catálogo.
