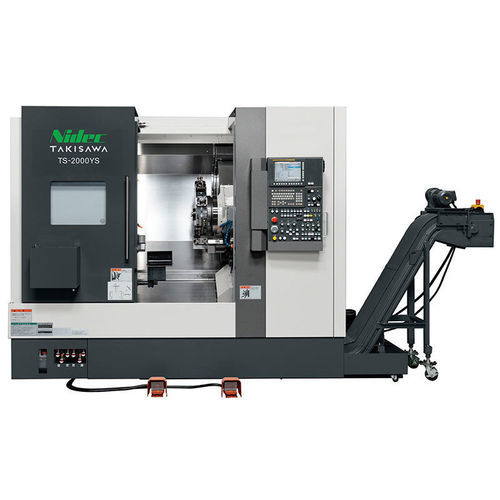

Torno CNC TS-2000

horizontal4 ejesde 2 husillos

El TS-2000 es un centro de torneado eje Y, con doble husillo enfrentado y torreta simple, fabricado por Takisawa Machine Tool Co., Ltd., diseñado para la integración de procesos de mecanizado. Con husillos derecho e izquierdo puede completar procesos delanteros y traseros en una sola sujeción y está orientado a piezas de tipo y lote variables para los sectores aeronáutico, médico y de maquinaria de construcción.

Características clave

• Configuración eje Y con doble husillo enfrentado (TS-2000YS) y variante con una sola contrapunta (TS-2000Y).
• Soporte para herramientas rotativas que permiten mecanizados compuestos (torneado + fresado/perforado).
• Múltiples configuraciones de torreta y opciones de utillaje para adaptarse a producciones mixtas.
• Opciones de mandril: 6+6 pulgadas (YS) o 6 pulgadas (Y); capacidad de barra φ51 mm (según mandril/cilindro).
• Velocidades de husillo y herramienta rotativa: 6000 min-1.

Variantes y opciones de torreta

• TS-2000YS (Estándar): husillos enfrentados (derecho e izquierdo) — Tamaño de mandril 6+6 pulgadas; contrapunta (tipo NC servo): none; torreta estándar: 12 estaciones (All-Holder); opciones: 10 / 15 / 20 estaciones (All-Holder).
• TS-2000Y: variante mono-husillo — Tamaño de mandril 6 pulgadas; contrapunta (tipo NC servo): estándar; torreta estándar: 12 estaciones (All-Holder); opciones: 10 / 15 / 20 estaciones (All-Holder).

Especificaciones principales de la máquina (tablas fuente)

• TS-2000YS (Standard):
  • Right spindle stock: standard (available)
  • Tailstock (NC Servo Type): none
  • Chuck size: 6+6 inch
  • Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter: up to φ370 mm (varies by turret)
  • Max. turning length: 565 mm
  • Bar capacity: φ51 mm (see note)
  • Left spindle speed: 6000 min-1
  • Right spindle speed: 6000 min-1
  • Rotary tool speed: 6000 min-1
  • Rapid traverse rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 30 m/min
  • Left spindle motor (30 min/continuous): 11 / 7.5 kW
  • Right spindle motor (30 min/continuous): 11 / 7.5 kW
  • Rotary tool motor (S3 25%/continuous): 7.5 / 3.7 kW
  • Machine height: 2300 mm
  • Required floor space: 2800 × 2140 mm (without oilpan and chip conveyor)
  • Machine weight: 6200 kg
• TS-2000Y:
  • Right spindle stock: none
  • Tailstock (NC Servo Type): standard (available)
  • Chuck size: 6 inch
  • Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter: up to φ370 mm (varies by turret)
  • Max. turning length: 565 mm (some turret options 550 mm)
  • Bar capacity: φ51 mm (see note)
  • Left spindle speed: 6000 min-1
  • Right spindle speed: not applicable
  • Rotary tool speed: 6000 min-1
  • Rapid traverse rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 13 m/min
  • Left spindle motor (30 min/continuous): 11 / 7.5 kW
  • Right spindle motor: not applicable
  • Rotary tool motor (S3 25%/continuous): 7.5 / 3.7 kW
  • Machine height: 2300 mm
  • Required floor space: 2800 × 2070 mm (without oilpan and chip conveyor)
  • Machine weight: 6000 kg

Características / especificaciones técnicas

• Familia / nombre de modelo: TS-2000 (variantes: TS-2000YS, TS-2000Y)
• Fabricante / Marca: Takisawa Machine Tool Co., Ltd.
• Configuración: eje Y, doble husillo enfrentado (YS) / variante con contrapunta (Y), 1 torreta
• Opciones de torreta: 12, 10, 15 y 20 estaciones (All-Holder), 12 estaciones estándar
• Tamaños de mandril: 6+6 pulgadas (YS) / 6 pulgadas (Y)
• Diámetro máximo de torneado: hasta φ370 mm (según torreta)
• Longitud máxima de torneado: típ. 565 mm (algunas config. 550 mm)
• Capacidad de barra: φ51 mm (depende de mandril/cilindro)
• Velocidades de husillo: izquierdo 6000 min-1; derecho 6000 min-1 (solo YS)
• Velocidad herramienta rotativa: 6000 min-1
• Avance rápido: X 30 / Z 30 / Y 10 / A 30 (YS) o A 13 (Y) — m/min
• Motores: husillo izquierdo 11 / 7.5 kW (30 min / continuo); husillo derecho 11 / 7.5 kW (YS); herramienta rotativa 7.5 / 3.7 kW (S3 25% / continuo)
• Altura de la máquina: 2300 mm
• Espacio requerido: 2800 × 2140 mm (YS) / 2800 × 2070 mm (Y) — sin bandeja de aceite ni transportador de virutas
• Peso de la máquina: 6200 kg (YS) / 6000 kg (Y)
• Notas: *1 La capacidad de barra depende del tipo de mandril y cilindro; *2 Los valores de espacio son sin bandeja de aceite ni transportador de virutas.
