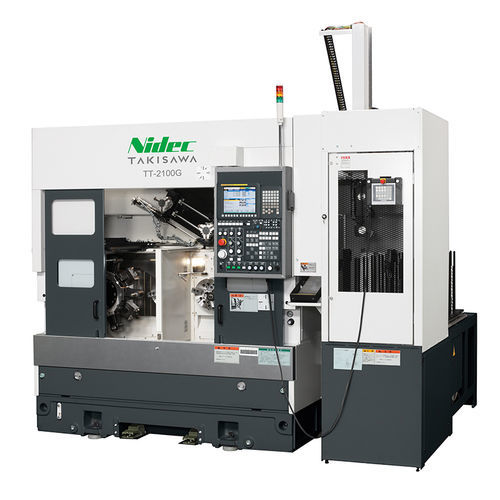

Torno CNC TT-2100G

horizontal2 ejesde mesa plana

Descripción general

El TT-2100G es un torno CNC de husillo gemelo paralelo con cargador pórtico de alta velocidad de serie, diseñado para mecanizado de gran volumen y alta precisión, especialmente para la industria automotriz. Su estructura de bajo centro de altura y centro de gravedad reducido permite corte estable, transferencia rápida por el cargador y alta productividad en un espacio compacto.

Características principales

• Gestión del proceso mediante botón dedicado y gestión de mediciones simplificada.
• Estructura de bancada tipo tanque para minimizar los desplazamientos térmicos durante producciones prolongadas.
• Guías rectangulares anchas en los ejes X/Z para garantizar mecanizados de alta precisión y estabilidad a largo plazo.
• Especificaciones de husillo de alta precisión para configuraciones de mordaza de 6" y 8", con motores de husillo FANUC de alto rendimiento.
• Torreta de 10 posiciones (T10) de serie; torreta de 12 posiciones (T12) opcional; torreta de fresado de 10 posiciones (T10M) disponible para operaciones de fresado.
• SISTEMA DE AHORRO DE ENERGÍA para reducir el consumo y separador aceite-agua para alargar la vida del refrigerante.
• Software orientado al operario para reducir tiempos no productivos como ajustes y puesta a punto.

Configuraciones de máquina y operación

• Modelo solo torneado: TT-2100G (disponible en configuraciones de mordaza 6+6 o 8+8).
• Modelo torneado y fresado: TT-2100CMG (variante con herramientas rotativas para operaciones combinadas).
• El cargador pórtico está incluido de serie; la especificación del cargador es seleccionable según los requisitos de producción.
• Unidad de transferencia/volteo incluida de serie para permitir mecanizado simultáneo frontal y trasero; el lado de operación es seleccionable mediante indicadores para limitar el control al lado elegido.

Resumen del cargador / alimentador

• El cargador pórtico admite piezas de pequeño diámetro y corta longitud como estándar; existen juegos opcionales para diámetros y pesos mayores.
• El alimentador de piezas permite carga y apilado por palets; la cantidad de palets y la capacidad de carga dependen de la configuración seleccionada.

Especificaciones técnicas

• Modelo (nombre comercial): TT-2100G
• Marca: Takisawa Machine Tool Co., Ltd.
• Tamaño de mordaza (disponible): 6" + 6" o 8" + 8"
• Tipo de torreta (TT-2100G): torreta de 10 posiciones (tipo porta-herramienta completo) estándar; torreta de 12 posiciones (tipo porta-herramienta completo) opcional
• Diámetro máximo de torneado: Φ240 mm
• Longitud máxima de torneado: 135,5 mm (6+6); 94 mm (8+8)
• Velocidad del husillo: 4500 min⁻¹ [opción 6000] (6+6); 3200 min⁻¹ [opción 4500] (8+8)
• Velocidad de avance rápido: X: 24 m/min / Z: 24 m/min
• Motor del husillo (15 min / continuo): 7,5 / 5,5 kW [opción 11 / 7,5] (6+6); 11 / 7,5 kW (8+8)
• Altura de la máquina: 2700 mm
• Espacio requerido en planta: 2825 × 2615 mm
• Peso de la máquina: 5200 kg (TT-2100G torneado); 5400 kg (TT-2100CMG torneado y fresado)
• TT-2100CMG adicional (torneado y fresado): velocidad herramienta rotativa 2500 min⁻¹; motor herramienta rotativa (15 min / continuo) 5,5 / 3,7 kW
• Pieza objetivo del cargador (estándar / opción): diámetro exterior Φ80 (estándar) [opción Φ160]; longitud 80 mm; peso 0,7 kg ×2 (estándar) [opción 3,0 kg ×2]
• Especificaciones del alimentador: número de palets 16; capacidad de carga por palet 40 kg; altura de apilado 450 mm
