Torno CNC TG-6000
con plataforma inclinada12 herramientas10 herramientas

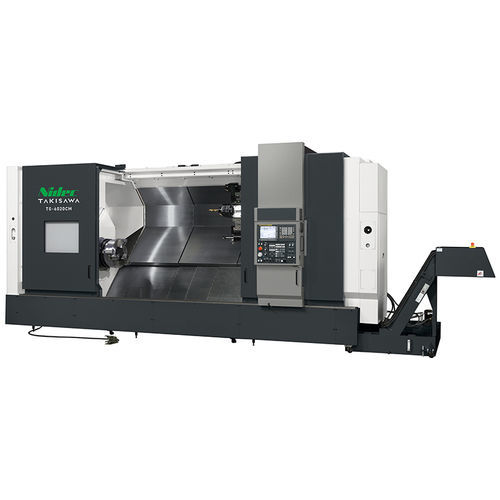

Torno CNC - TG-6000 - TAKISAWA - con plataforma inclinada / 12 herramientas / 10 herramientas
Torno CNC - TG-6000 - TAKISAWA - con plataforma inclinada / 12 herramientas / 10 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Estructura
con plataforma inclinada
Número de herramientas
12 herramientas, 8 herramientas, 10 herramientas
Torretas
de 4 torretas
Aplicaciones
para piezas grandes, para piezas de gran tamaño, para piezas de gran diámetro, para piezas largas, de torneado pesado
Rendimiento
de alta precisión, de alta eficacia, de gran rigidez, de alta productividad
Función combinada
de fresado
Diámetro

730 mm, 760 mm
(28,74 in, 29,92 in)

Velocidad de rotación

500 rpm, 750 rpm, 1.000 rpm, 1.200 rpm, 2.000 rpm
(3.141,593 rad.min-1, 4.712,389 rad.min-1, 6.283,185 rad.min-1, 7.539,822 rad.min-1, 12.566,371 rad.min-1)

Longitud de la pieza

1.031 mm, 2.031 mm, 4.031 mm
(41 in, 80 in, 159 in)

Diámetro máximo de corte

Máx.: 760 mm
(30 in)

Mín.: 730 mm
(29 in)

Avance rápido eje X

12 m/min

Avance rápido eje Z

14 m/min, 16 m/min

Potencia nominal

30 kW, 37 kW, 45 kW
(40,8 hp, 50,3 hp, 61,2 hp)

Longitud total

5.848 mm, 7.067 mm, 8.388 mm, 9.562 mm
(230 in, 278 in, 330 in, 376 in)

Ancho total

2.360 mm, 2.465 mm, 2.496 mm, 2.526 mm, 2.601 mm, 2.624 mm
(93 in, 97 in, 98 in, 99 in, 102 in, 103 in)

Altura total

2.700 mm, 2.800 mm
(106 in, 110 in)

Peso

Máx.: 21.800 kg
(48.061 lb)

Mín.: 15.500 kg
(34.172 lb)

Descripción

Descripción general

Serie de tornos de gran formato TG-6000 para mecanizado de torneado de alta precisión y alta producción de piezas de gran diámetro y piezas largas. Compatible con mecanizado de extremos de tuberías de gran diámetro y con platos de 15"–28". Versiones de torneado y torneado-&-fresado (CM) con múltiples configuraciones de bancada y torreta.

Características principales

  • Alto rendimiento de corte para un mecanizado productivo
  • Capacidad para piezas de gran diámetro y piezas largas
  • Configuración big-bore para mecanizado de extremos de tubería de gran diámetro
  • Compatible con platos de 15"–28"
  • Cuatro tipos de bancada/portaeje (A, B, C, D) para adaptar la máquina a la aplicación
  • Guías de perfil ancho en todos los ejes
  • Estructura de bancada inclinada para rigidez
  • Motor de husillo 37/30 kW (OP. 45/37)
  • Cuatro opciones de torreta de alta rigidez
  • Contrapunta potente


Especificaciones principales de la máquina (variantes representativas)

  • TG-6010
    • Diámetro máximo de mecanizado: Φ760 / Φ730
    • Longitud máxima de mecanizado: 1031 mm
    • Velocidad del husillo: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diámetro del paso del husillo: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidad de avance: X: 12 / Z: 16 m/min
    • Motor del husillo (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altura de la máquina: 2700 mm
    • Área de planta requerida: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
    • Masa de la máquina: 15500 kg
  • TG-6020
    • Diámetro máximo de mecanizado: Φ760 / Φ730
    • Longitud máxima de mecanizado: 2031 mm
    • Velocidad del husillo: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diámetro del paso del husillo: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidad de avance: X: 12 / Z: 16 m/min
    • Motor del husillo (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altura de la máquina: 2700 mm
    • Área de planta requerida: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
    • Masa de la máquina: 18000 kg
  • TG-6030
    • Diámetro máximo de mecanizado: Φ760 / Φ730
    • Longitud máxima de mecanizado: 4031 mm
    • Velocidad del husillo: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diámetro del paso del husillo: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidad de avance: X: 12 / Z: 14 m/min
    • Motor del husillo (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altura de la máquina: 2700 mm
    • Área de planta requerida: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
    • Masa de la máquina: 20500 kg
  • TG-6010CM (torneado & fresado)
    • Diámetro máximo de mecanizado: Φ750
    • Longitud máxima de mecanizado: 1031 mm
    • Velocidad del husillo: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diámetro del paso del husillo: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidad de herramienta rotativa: 3000 min^-1
    • Motor herramienta rotativa (S3 25% / continuo): 11/5.5 kW
    • Velocidad de avance: X: 12 / Z: 16 m/min
    • Motor del husillo (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altura de la máquina: 2700 mm
    • Área de planta requerida: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
    • Masa de la máquina: 15800 kg
  • TG-6020CM (torneado & fresado)
    • Diámetro máximo de mecanizado: Φ750
    • Longitud máxima de mecanizado: 2031 mm
    • Velocidad del husillo: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diámetro del paso del husillo: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidad de herramienta rotativa: 3000 min^-1
    • Motor herramienta rotativa (S3 25% / continuo): 11/5.5 kW
    • Velocidad de avance: X: 12 / Z: 16 m/min
    • Motor del husillo (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altura de la máquina: 2700 mm
    • Área de planta requerida: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
    • Masa de la máquina: 18300 kg
  • TG-6030CM (torneado & fresado)
    • Diámetro máximo de mecanizado: Φ750
    • Longitud máxima de mecanizado: 3031 mm
    • Velocidad del husillo: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diámetro del paso del husillo: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidad de herramienta rotativa: 3000 min^-1
    • Motor herramienta rotativa (S3 25% / continuo): 11/5.5 kW
    • Velocidad de avance: X: 12 / Z: 14 m/min
    • Motor del husillo (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altura de la máquina: 2700 mm
    • Área de planta requerida: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
    • Masa de la máquina: 20800 kg
  • TG-6040CM (torneado & fresado)
    • Diámetro máximo de mecanizado: Φ750
    • Longitud máxima de mecanizado: 4031 mm
    • Velocidad del husillo: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Diámetro del paso del husillo: 131(A), 185(B), 275(C), 375(D) mm
    • Velocidad de herramienta rotativa: 3000 min^-1
    • Motor herramienta rotativa (S3 25% / continuo): 11/5.5 kW
    • Velocidad de avance: X: 12 / Z: 14 m/min
    • Motor del husillo (30 min / continuo): 37/30 [OP. 45/37] kW
    • Altura de la máquina: 2800 mm
    • Área de planta requerida: 9562 × 2624 mm
    • Masa de la máquina: 21800 kg


Notas

  • A, B, C, D indican los tipos de porta-eje.
  • Las dimensiones mostradas incluyen el transportador de plato cuando se indica.
