Torno CNC TCN-2100
horizontal12 herramientas8 herramientas

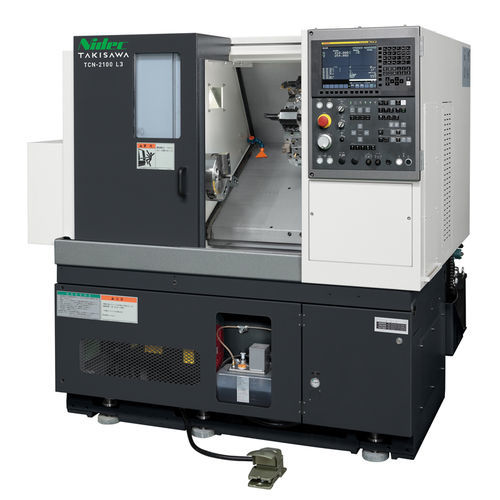

Torno CNC - TCN-2100 - TAKISAWA - horizontal / 12 herramientas / 8 herramientas
Torno CNC - TCN-2100 - TAKISAWA - horizontal / 12 herramientas / 8 herramientas
Torno CNC - TCN-2100 - TAKISAWA - horizontal / 12 herramientas / 8 herramientas - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de herramientas
12 herramientas, 8 herramientas
Aplicaciones
para piezas de decoletaje de barra, de producción, para producción en serie
Rendimiento
de alta precisión
Función combinada
de fresado
Opciones y accesorios
con carga descarga automatizada, con cargador de barras integrado
Diámetro

340 mm, 410 mm
(13,39 in, 16,14 in)

Velocidad de rotación

3.200 rpm, 5.000 rpm
(20.106,193 rad.min-1, 31.415,927 rad.min-1)

Longitud de la pieza

300 mm, 600 mm
(12 in, 24 in)

Paso de barra

51 mm
(2 in)

Avance rápido eje X

24 m/min

Avance rápido eje Z

30 m/s
(98 ft/s)

Potencia nominal

9 kW, 11 kW
(12,2 hp, 15 hp)

Longitud total

1.750 mm, 1.810 mm, 2.095 mm, 2.277 mm
(69 in, 71 in, 82 in, 90 in)

Ancho total

1.532 mm
(60 in)

Altura total

1.700 mm
(67 in)

Peso

2.700 kg, 3.300 kg
(5.952 lb, 7.275 lb)

Descripción

Descripción general
El TCN-2100 es un torno CNC de 8 pulgadas diseñado para elevada capacidad de corte y flujos de producción versátiles. Se ofrece en variantes de torneado (TCN-2100), torneado y fresado (TCN-2100CM) y versión preparada para automatización (TCN-2100G) para alimentación por barra, cargador o procesos mixtos.

Características clave
  • Las guías utilizan patines rectangulares de alta rigidez y alta precisión para un control de movimiento preciso.
  • Motor de husillo y relación de reducción revisados para aumentar el par nominal continuo y mejorar el rendimiento de corte.
  • Opciones de torreta: 8 estaciones (montaje directo), 12 estaciones (montaje directo) y 12 estaciones tipo herramienta rotativa para funciones de fresado.
  • Contrapunto hidráulico de alta rigidez opcional para soportar piezas largas o pesadas.


Especificaciones principales de la máquina (Torneado)
  • TCN-2100 (Torneado) — variantes
    • Modelos: TCN-2100 L3 y TCN-2100 L6.
    • Tamaño de plato: 8 pulgadas.
    • Tipos de torreta (opciones): 8 estaciones (montaje directo) y 12 estaciones (montaje directo).
    • Diámetro máximo de torneado (mm): L3 — Φ410 (8 estaciones) / Φ340 (12 estaciones); L6 — Φ410* / Φ340*.
    • Longitud máxima de torneado (mm): L3 — 300; L6 — 600.
    • Capacidad de barra: Φ51 mm (depende del tipo de plato/cilindro).
    • Velocidad del husillo (min-1): 3200 (opción 5000).
    • Avance rápido (m/min): X: 24 / Z: 30.
    • Motor de husillo (30 min / continuo) (kW): 11 / 9.
    • Altura de la máquina: 1700 mm.
    • Espacio en planta requerido (mm): L3 — 1750 × 1532; L6 — 2095 × 1532.
    • Peso de la máquina (kg): L3 — 2700; L6 — 3200.


Torneado y Fresado (TCN-2100CM)
  • TCN-2100CM — variantes
    • Tamaño de plato: 8 pulgadas.
    • Torreta: tipo herramienta rotativa — 12 estaciones (configuración torneado y fresado).
    • Diámetro máximo de torneado: Φ280 mm.
    • Longitud máxima de torneado (mm): L3 — 208; L6 — 508.
    • Capacidad de barra: Φ51 mm.
    • Velocidad del husillo (min-1): 3200 (opción 5000).
    • Velocidad de la herramienta rotativa (min-1): 6000.
    • Motor herramienta rotativa (15 min / continuo) (kW): 5.5 / 3.7.
    • Avance rápido (m/min): X: 24 / Z: 30.
    • Motor de husillo (kW): 11 / 9.
    • Altura de la máquina: 1700 mm.
    • Espacio en planta requerido (mm): L3 — 1810 × 1532; L6 — 2277 × 1532.
    • Peso de la máquina (kg): L3 — 2800; L6 — 3300.


Variante de automatización — TCN-2100G (Cargador / Alimentador)
  • Pieza objetivo del cargador
    • Diámetro exterior: Φ160 mm.
    • Longitud: 100 mm.
    • Peso: 3 kg (×2).
  • Especificaciones del alimentador
    • Número de palets: 16.
    • Capacidad de carga (por palet): 40 kg.
    • Altura de apilamiento: 450 mm.


Software Takisawa
  • TiwaP-1 (opcional): sistema de programación interactiva para crear, simular y ejecutar programas de mecanizado sin necesidad de conocimiento de G-code. Funciones: simulación 3D, comprobación de trayectoria y secuenciación optimizada de husillo/C para reducir la carga del operario.


Especificaciones técnicas (resumen)
  • Familia de modelos: TCN-2100 (también disponible como TCN-2100CM y TCN-2100G).
  • Mandril estándar: 8".
  • Configuraciones de torreta: 8 estaciones, 12 estaciones (montaje directo); 12 estaciones a herramienta rotativa (CM).
  • Capacidad de barra: Φ51 mm (depende de mandril/cilindro).
  • Velocidad estándar husillo: 3200 min-1 (opción 5000).
  • Velocidad herramienta (CM): 6000 min-1.
  • Avances rápidos: X 24 m/min, Z 30 m/min.
  • Potencia motor husillo (30 min / continuo): 11 / 9 kW.
  • Opciones: contrapunto hidráulico, unidad de automatización, software TiwaP-1.
