Torno CNC TCN-2600
12 herramientas10 herramientas8 herramientas

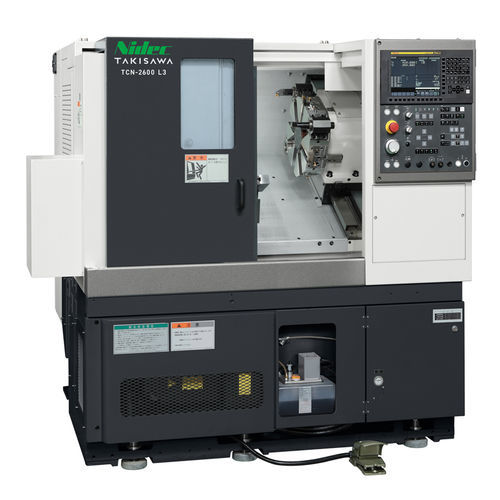

Torno CNC - TCN-2600 - TAKISAWA - 12 herramientas / 10 herramientas / 8 herramientas
Torno CNC - TCN-2600 - TAKISAWA - 12 herramientas / 10 herramientas / 8 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Número de herramientas
12 herramientas, 8 herramientas, 10 herramientas
Función combinada
de fresado
Diámetro

280 mm, 410 mm
(11,02 in, 16,14 in)

Velocidad de rotación

2.500 rpm, 3.200 rpm
(15.707,963 rad.min-1, 20.106,193 rad.min-1)

Longitud de la pieza

158 mm, 250 mm, 458 mm, 550 mm
(6 in, 10 in, 18 in, 22 in)

Paso de barra

74 mm, 90 mm
(3 in, 4 in)

Potencia nominal

9 kW, 11 kW
(12,2 hp, 15 hp)

Longitud total

1.750 mm, 1.810 mm, 2.095 mm, 2.277 mm
(69 in, 71 in, 82 in, 90 in)

Ancho total

1.543 mm
(61 in)

Altura total

1.700 mm
(67 in)

Peso

2.700 kg, 2.800 kg, 3.200 kg, 3.300 kg
(5.952 lb, 6.173 lb, 7.055 lb, 7.275 lb)

Descripción

El TCN-2600 es un torno CNC de 10 pulgadas de Takisawa diseñado para alta capacidad de corte y producción versátil. Disponible en configuraciones L-series (solo torneado) y CM-series (torneado más fresado), con variantes preparadas para automatización TCN-2600G.

Características clave
  • Todas las guías utilizan patines rectangulares de alta rigidez para durabilidad y precisión posicional.
  • Motor del husillo de amplio rango y relación de reducción revisada que mejoran el par continuo de bajas a altas velocidades.
  • Dos familias de torretas: L-series 8 posiciones (montaje directo); CM-series torreta de 12 posiciones con herramientas rotativas para variantes de fresado.
  • Contra punta hidráulica de alta rigidez opcional para operaciones de torneado apoyado.


Automatización (TCN-2600G)
  • Diseñado para integración con cargador pórtico de alta velocidad para celdas de torneado automatizadas compactas.
  • Pieza objetivo para el cargador: diámetro exterior Φ200 mm, longitud 140 mm, peso 5 kg (×2).
  • Alimentador de piezas: 14 palets, capacidad por palet 70 kg, altura de apilamiento 400 mm.


Software
TiwaP-1 (opcional): sistema de programación interactiva que soporta creación de programas, simulación 3D y ejecución para reducir la carga del operario. Entrada interactiva sin necesidad de conocer códigos G, animación 3D y simulación de trayectoria de herramienta para verificación de programas, y reconocimiento automático de orden de husillo/proceso para ejecución optimizada.

Especificaciones técnicas
  • Variantes de modelo: TCN-2600 L3, TCN-2600 L6, TCN-2600CM L3, TCN-2600CM L6.
  • Tamaño del mandril: 10 pulgadas (todas las variantes).
  • Tipo de torreta: L-series — torreta de 8 posiciones montaje directo; CM-series — torreta de 12 posiciones tipo herramienta rotativa.
  • Diámetro máximo de torneado: L-series Φ410 mm (L6: puede haber limitaciones según el tamaño de la pieza); CM-series Φ280 mm.
  • Longitud máxima de torneado: TCN-2600 L3 = 250 mm, L6 = 550 mm; TCN-2600CM L3 = 158 mm, CM L6 = 458 mm.
  • Capacidad de barra: Φ74 mm (OP. Φ90) según tipo de mandril/cilindro.
  • Velocidad del husillo: 3200 min-1 (OP. 2500) todas las variantes.
  • Velocidad herramienta rotativa: variantes CM 6000 min-1; no aplicable a L-series.
  • Velocidad de avance rápido: X: 24 m/min, Z: 30 m/min.
  • Motor del husillo (30 min/continuo): 11/9 kW.
  • Motor herramienta rotativa (15 min/continuo): variantes CM 5.5/3.7 kW.
  • Altura de la máquina: 1700 mm.
  • Superficie requerida (A×P): L3 = 1750×1543 mm, L6 = 2095×1543 mm, CM L3 = 1810×1543 mm, CM L6 = 2277×1543 mm.
  • Peso de la máquina: L3 = 2700 kg, L6 = 3200 kg, CM L3 = 2800 kg, CM L6 = 3300 kg.
  • Fabricante/marca: Takisawa.
