Torno CNC TS-5000
horizontalde 2 husillosA2-11

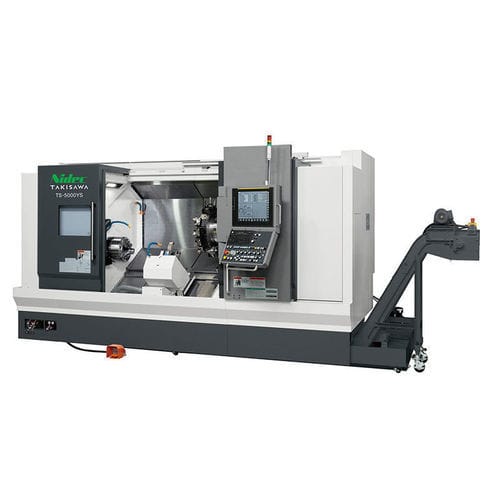

Torno CNC - TS-5000 - TAKISAWA - horizontal / de 2 husillos / A2-11
Torno CNC - TS-5000 - TAKISAWA - horizontal / de 2 husillos / A2-11
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de husillos
de 2 husillos
Nariz del husillo
A2-11
Número de herramientas
12 herramientas, 10 herramientas, 15 herramientas, 20 herramientas
Aplicaciones
para piezas de decoletaje de barra, para producción en serie
Diámetro

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Velocidad de rotación

2.500 rpm, 4.200 rpm, 5.000 rpm, 6.000 rpm
(15.707,963 rad.min-1, 26.389,378 rad.min-1, 31.415,927 rad.min-1, 37.699,112 rad.min-1)

Longitud de la pieza

1.285 mm, 1.300 mm
(51 in, 51 in)

Paso de barra

82 mm, 102 mm
(3 in, 4 in)

Avance rápido eje X

30 m/min

Avance rápido eje Z

30 m/min

Potencia nominal

7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)

Longitud total

4.105 mm
(162 in)

Ancho total

2.255 mm
(89 in)

Altura total

2.300 mm
(91 in)

Peso

8.700 kg
(19.180 lb)

Descripción

Overview
  • El TS-5000 es un torno CNC de mecanizado combinado e integración de procesos, diseñado para el manejo flexible de piezas de tipos y lotes variables. Las cabezas izquierda y derecha permiten completar el mecanizado delantero y trasero en una sola preparación. La página del producto indica opciones incluidas.


Key features
  • Capacidad multieje y múltiples configuraciones de torreta para adaptarse a diversas aplicaciones de torneado.
  • Doble husillo en el TS-5000YS; el TS-5000Y dispone de contrapunto NC servo en lugar del husillo derecho.
  • Torretas intercambiables: 12 estaciones (todo-portaherramientas, estándar), 10 estaciones, 15 estaciones, 20 estaciones (tipo todo-portaherramientas).
  • Capacidad de barra y combinaciones de platos/cilindros configurables mediante opciones.


Variants
  • TS-5000YS (estándar): husillo derecho presente; plato 12+8 pulgadas; avance rápido del eje A: 30 m/min.
  • TS-5000Y: sin husillo derecho; contrapunto NC servo presente; plato 12 pulgadas; avance rápido del eje A: 13 m/min.


Technical specifications
  • Modelo: TS-5000 (variantes TS-5000YS, TS-5000Y)
  • Variantes: TS-5000YS, TS-5000Y
  • Husillo derecho: TS-5000YS: presente (estándar); TS-5000Y: ninguno
  • Contrapunto (tipo NC Servo): TS-5000YS: ninguno; TS-5000Y: presente
  • Tamaño del plato (inch): TS-5000YS: 12+8; TS-5000Y: 12
  • Tipo de torreta (opciones): 12 estaciones (todo-portaherramientas, estándar), 10 estaciones, 15 estaciones, 20 estaciones (todo-portaherramientas)
  • Diámetro máximo de torneado (mm): 12-/10-estaciones: φ370; 15-estaciones: φ315; 20-estaciones: φ292
  • Longitud máxima de torneado (mm): 12-/10-estaciones: 1300; 15-estaciones: 1285; 20-estaciones: 1300
  • Capacidad de barra (mm): φ102 [Opcional φ82] (depende de los tipos de plato y cilindro)
  • Velocidad husillo izquierdo (min⁻¹): 2500 [Opción 4200]
  • Velocidad husillo derecho (min⁻¹): TS-5000YS: 5000 [Opción 6000]; TS-5000Y: ninguno
  • Velocidad herramienta rotativa (min⁻¹): 6000
  • Rapidez de desplazamiento (m/min): X: 30 / Z: 30 / Y: 10 / A: TS-5000YS: 30 ; TS-5000Y: 13
  • Motor husillo izquierdo (30 min/continuo): 22 / 15 kW
  • Motor husillo derecho (30 min/continuo): TS-5000YS: 11 / 7.5 kW; TS-5000Y: ninguno
  • Motor herramienta rotativa (S3 25% / continuo): 7.5 / 3.7 kW
  • Altura de la máquina: 2300 mm
  • Espacio en planta requerido: 4105 × 2255 mm (sin bandeja de aceite ni transportador de virutas)
  • Peso de la máquina: TS-5000YS: 8700 kg; TS-5000Y: 8500 kg
  • Notas: "•" = Estándar; "-" = Ninguno.


Options & notes
  • Las imágenes y textos del producto indican opciones incluidas; los elementos configurables (platos, cilindros, torretas) afectan la capacidad de barra y algunas dimensiones.
  • El espacio indicado no incluye bandeja de aceite ni transportador de virutas.


Recommended applications
  • Producción de mezcla de piezas donde el mecanizado delantero/trasero en una sola preparación reduce manipulación y tiempos de ajuste.
  • Trabajos de barra y torneado multi-proceso que requieren configuraciones de torreta flexibles y capacidad de subhusillo.
