Torno CNC TT-2100H series
horizontal2 ejesde 2 husillos

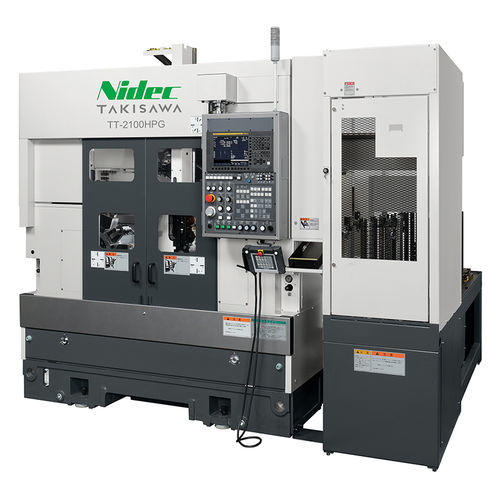

Torno CNC - TT-2100H series - TAKISAWA - horizontal / 2 ejes / de 2 husillos
Torno CNC - TT-2100H series - TAKISAWA - horizontal / 2 ejes / de 2 husillos
Torno CNC - TT-2100H series - TAKISAWA - horizontal / 2 ejes / de 2 husillos - imagen - 2
Torno CNC - TT-2100H series - TAKISAWA - horizontal / 2 ejes / de 2 husillos - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
2 ejes
Número de husillos
de 2 husillos
Número de herramientas
12 herramientas, 10 herramientas
Aplicaciones
para producción de piezas pequeñas, de producción
Rendimiento
de alta precisión, de alta velocidad, de alta productividad
Otras características
multifunción
Función combinada
de fresado
Opciones y accesorios
con carga descarga automatizada
Diámetro

240 mm
(9,45 in)

Velocidad de rotación

3.200 rpm, 4.500 rpm, 6.000 rpm
(20.106,193 rad.min-1, 28.274,334 rad.min-1, 37.699,112 rad.min-1)

Longitud de la pieza

94 mm, 136 mm
(4 in, 5 in)

Diámetro máximo de corte

240 mm
(9 in)

Avance rápido eje X

30 m/min

Avance rápido eje Z

30 m/min

Potencia nominal

5,5 kW, 7,5 kW, 11 kW
(7,5 hp, 10,2 hp, 15 hp)

Longitud total

2.825 mm
(111 in)

Ancho total

2.615 mm
(103 in)

Altura total

2.700 mm
(106 in)

Peso

5.200 kg
(11.464 lb)

Descripción

Resumen

  • Los TT-2100HG y TT-2100HPG son tornos CNC paralelos de doble husillo de alta precisión diseñados para reducir los tiempos de ciclo y mejorar la precisión. Están disponibles en configuraciones solo torneado y torneado+fresado con especificaciones de cargador seleccionables.


Aspectos destacados

  • Versión de alta precisión desarrollada a partir de la serie TT-2100G, con aumento de la velocidad de desplazamiento rápido mediante la especificación de guía lineal.
  • Sistema de medición directa de alta precisión (escala de vidrio) en el eje X que minimiza el desplazamiento térmico y estabiliza la calidad en una sola pasada.
  • Especificación de cargador seleccionable para optimizar la planificación de producción; admite piezas de pequeño a medio tamaño (varias opciones por set).
  • Diseño de doble husillo con unidad de volteo de transferencia estándar para mecanizado simultáneo frontal y trasero, mejorando la eficiencia de espacio y proceso frente a dos tornos monohusillo con dispositivo de inversión.


Características

  • Guías lineales en los ejes X/Z (alta velocidad) que proporcionan alto rendimiento de seguimiento en micro-movimiento y mecanizado cónico y aumentan la velocidad de avance X/Z en aproximadamente un 25% hasta 30 m/min; el eje de la torreta gira durante el movimiento para reducir el tiempo de ciclo.
  • Sistema de medición directa de alta precisión: escala de vidrio en el eje X que mejora la precisión de mecanizado a largo plazo en aproximadamente un 70%.
  • Estructura de bancada tipo tanque para minimizar el desplazamiento térmico durante el día.
  • Dos especificaciones de husillo (mandril 6" y 8") combinadas con motores de husillo de alto rendimiento FANUC.
  • Torreta estándar de 10 estaciones (T10); torreta de 12 estaciones (T12) y torreta de fresado de 10 estaciones (T10M) opcionales para permitir múltiples procesos.
  • Sistema de ahorro de energía y separador aceite-agua para prolongar la vida del refrigerante y reducir el consumo de energía.
  • Software orientado al operario y botones dedicados para facilitar la puesta a punto y la gestión de procesos/mediciones, reduciendo el tiempo no productivo.


Multimedia

  • Vídeo del producto: "Talk About \"TT-2100HP\"" (YouTube).


Especificaciones técnicas

  • Modelos: TT-2100HG / TT-2100HPG (torneado), TT-2100HCMG / TT-2100HPCMG (torneado y fresado).
  • Tamaño de mandril (inch): 6+6 y 8+8.
  • Diámetro máximo de torneado: Ø240 mm.
  • Longitud máxima de torneado: 6+6 = 135.5 mm; 8+8 = 94 mm.
  • Velocidad del husillo (min⁻¹): 6+6 = 4500 (opción 6000); 8+8 = 3200 (opción 4500).
  • Tasa de avance rápido: X: 30 m/min / Z: 30 m/min.
  • Motor de husillo (15 min/continuo): 6+6 = 7.5 / 5.5 kW (opción 11 / 7.5 kW); 8+8 = 11 / 7.5 kW.
  • Velocidad de la herramienta rotativa (modelos torneado y fresado): 2500 min⁻¹.
  • Motor de herramienta rotativa (15 min/continuo): 5.5 / 3.7 kW.
  • Altura de la máquina: 2700 mm.
  • Superficie requerida: 2825 × 2615 mm.
  • Peso de la máquina: modelos torneado ~5200 kg; modelos torneado y fresado ~5400 kg.
  • Pieza objetivo del cargador (por palé/set): para mandril 6+6 — Ø ext. Ø80 mm (opción Ø160), longitud 80 mm, peso 0.7 kg ×2 (opción 3.0 kg ×2); para mandril 8+8 — Ø ext. Ø160 mm (opción Ø80), longitud 80 mm, peso 3.0 kg ×2 (opción 0.7 kg ×2).
  • Especificaciones del alimentador de piezas: número de palés = 16; capacidad de carga por palé = 40 kg; altura de apilamiento = 450 mm.
  • Unidad de volteo de transferencia: estándar (permite mecanizado frontal y trasero simultáneo).
  • Guía lineal (X/Z): aumenta la velocidad de avance en ~25% (hasta 30 m/min) y mejora el seguimiento en micro-movimiento.
  • Sistema de medición directa de alta precisión: escala de vidrio en el eje X que mejora la precisión de mecanizado a largo plazo en aproximadamente un 70%.
