Torno CNC TT-350G
horizontal2 ejesde 2 husillos

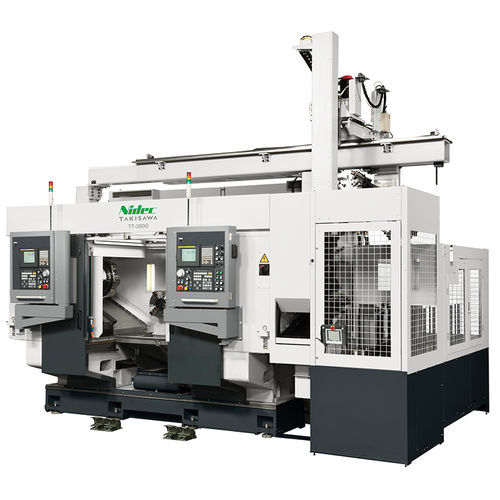

Torno CNC - TT-350G - TAKISAWA - horizontal / 2 ejes / de 2 husillos
Torno CNC - TT-350G - TAKISAWA - horizontal / 2 ejes / de 2 husillos
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
2 ejes
Número de husillos
de 2 husillos
Número de herramientas
8 herramientas
Aplicaciones
para uso intensivo, para aplicaciones automóviles, para piezas de gran tamaño, para producción en serie
Rendimiento
de alta precisión, de gran rigidez, de alta productividad
Función combinada
de fresado
Opciones y accesorios
con pórtico de carga
Diámetro

460 mm
(18,11 in)

Velocidad de rotación

2.000 rpm, 3.000 rpm, 4.000 rpm
(12.566,371 rad.min-1, 18.849,556 rad.min-1, 25.132,741 rad.min-1)

Longitud de la pieza

281 mm, 325 mm, 326 mm
(11 in, 13 in, 13 in)

Diámetro máximo de corte

460 mm
(18 in)

Avance rápido eje X

24 m/min

Avance rápido eje Z

24 m/min

Potencia nominal

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Longitud total

4.395 mm
(173 in)

Ancho total

3.753 mm
(148 in)

Altura total

4.493 mm
(177 in)

Peso

13.500 kg, 13.700 kg
(29.762 lb, 30.203 lb)

Descripción

El TT-350G es un torno CNC de husillos gemelos paralelos diseñado para piezas medianas y grandes en las industrias automotriz y de maquinaria de construcción. Está optimizado para mecanizado de corte pesado, corte intermitente y producción en masa de piezas con mandril de 12" (10"), con una bancada sin voladizo que proporciona alta rigidez, precisión y productividad.

Características clave
  • Alta rigidez estructural apta para cortes pesados e intermitentes
  • Accesibilidad excelente para integración de cargadores y manejo de piezas
  • Es posible equipar cargador para piezas pesadas
  • Guias X/Z y torreta con estructuras muy rígidas y fiables, similares a las de tornos universales de 2 ejes
  • Guías rectangulares anchas en X y Z para mantener precisión estable a largo plazo
  • Software operativo intuitivo que reduce tiempos no productivos como los ajustes
  • Funciones de ahorro de energía disponibles


Configuración de la máquina / Torreta y cargador
  • Tamaño del mandril (torneado): 12+12 inch
  • Tipo de torreta: torreta de 8 estaciones (tipo de montaje directo)
  • Variantes opcionales: torreta directa de 10 o 12 estaciones o torreta de 12 estaciones con herramientas accionadas
  • Cargador tipo pórtico opcional para piezas grandes: diámetro exterior objetivo Ø280 mm, longitud 160 mm, peso 15 kg (×2)
  • Alimentador de piezas: número de palets 14; capacidad de carga por palet 70 kg; altura apilable 400 mm


Especificaciones técnicas
  • Modelo: TT-350G
  • Tamaño del mandril (torneado): 12+12 inch
  • Diámetro máximo de torneado: Ø460 mm
  • Longitud máxima de torneado: 325 mm
  • Velocidad de husillo: 3000 min⁻¹ (opciones 2000, 4000)
  • Tasa de avance rápido (X / Z): 24 / 24 m/min
  • Motor del husillo (30 min / cont.): 18.5 / 15 kW (opciones 22 / 18.5)
  • Altura de la máquina: 4493 mm
  • Superficie requerida: 4395 × 3753 mm
  • Peso de la máquina: 13,500 kg
  • Pieza objetivo del cargador — Diámetro exterior: Ø280 mm
  • Pieza objetivo del cargador — Longitud: 160 mm
  • Pieza objetivo del cargador — Peso: 15 kg (×2)
  • Alimentador de piezas — Número de palets: 14
  • Alimentador de piezas — Capacidad por palet: 70 kg
  • Alimentador de piezas — Altura apilable: 400 mm
