Torno CNC TS-4000
horizontalde 2 husillosA2-8

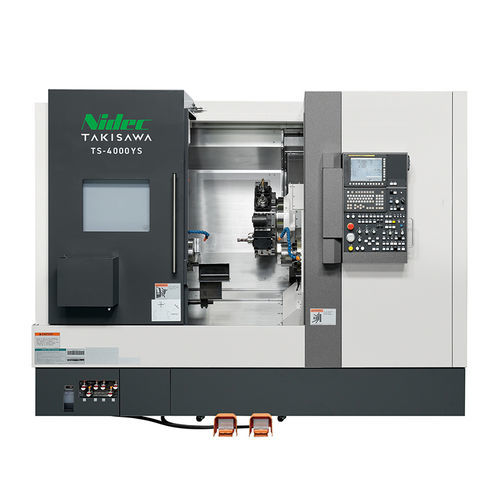

Torno CNC - TS-4000 - TAKISAWA - horizontal / de 2 husillos / A2-8
Torno CNC - TS-4000 - TAKISAWA - horizontal / de 2 husillos / A2-8
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de husillos
de 2 husillos
Nariz del husillo
A2-8
Número de herramientas
12 herramientas, 10 herramientas, 15 herramientas, 20 herramientas
Diámetro

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Velocidad de rotación

6.000 rpm
(37.699,112 rad.min-1)

Longitud de la pieza

735 mm, 750 mm
(29 in, 30 in)

Paso de barra

82 mm
(3 in)

Avance rápido eje X

30 m/min

Avance rápido eje Z

30 m/min

Potencia nominal

7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)

Longitud total

3.000 mm
(118 in)

Ancho total

2.070 mm, 2.140 mm
(81 in, 84 in)

Altura total

2.300 mm
(91 in)

Peso

6.000 kg, 6.200 kg
(13.228 lb, 13.669 lb)

Descripción

Overview

Resumen
  • El TAKISAWA TS-4000 es un torno CNC de mecanizado combinado diseñado para integración de procesos y producción por lotes variables. La versión TS-4000YS incorpora husillos enfrentados que permiten completar las operaciones frontal/trasera en una sola fijación; el TS-4000Y está configurado para uso con contrapunto.


Características clave
  • Configuración de husillos enfrentados (TS-4000YS) para mecanizado frontal/trasero en una sola operación.
  • Capacidad de eje Y y herramientas rotativas para operaciones versátiles de torneado y fresado en la misma máquina.
  • Opciones de torreta flexibles (10/12/15/20 posiciones, tipo all-holder) para adaptar el utillaje a los procesos.
  • Orientado a sectores con demanda de producción variada en pequeños lotes: aeronáutica, médico, maquinaria de construcción.


Especificaciones principales de la máquina (variantes y opciones de torreta seleccionables)
  • TS-4000YS (Estándar)
    • Stock husillo derecho: Estándar
    • Contrapunto (tipo servomotor NC): Ninguno
    • Tamaño de plato (pulgadas): 10 + 6
    • Tipo de torreta (seleccionable): Torreta de 12 posiciones (tipo all-holder) - estándar; opciones: 10, 15, 20 posiciones (tipo all-holder)
    • Diámetro máximo de torneado (mm): Φ370 / Φ315 / Φ292 (según configuración)
    • Longitud máxima de torneado (mm): 750 / 735 / 750 (según configuración)
    • Capacidad de barra (mm): Φ82*
    • Velocidad husillo izquierdo (min⁻¹): 4200
    • Velocidad husillo derecho (min⁻¹): 6000
    • Velocidad herramienta rotativa (min⁻¹): 6000
    • Tasa de avance rápido (m/min): X: 30 / Z: 30 / Y: 10 / A: 30
    • Motor husillo izquierdo (30 min/continuo) (kW): 22 / 15
    • Motor husillo derecho (30 min/continuo) (kW): 11 / 7.5
    • Motor herramienta rotativa (S3 25% / continuo) (kW): 7.5 / 3.7
    • Altura de la máquina (mm): 2300
    • Espacio requerido (mm): 3000 × 2140 (sin bandeja de aceite ni transportador de virutas)
    • Peso de la máquina (kg): 6200
  • TS-4000Y
    • Stock husillo derecho: Ninguno
    • Contrapunto (tipo servomotor NC): Estándar
    • Tamaño de plato (pulgadas): 10
    • Tipo de torreta (seleccionable): Torreta de 12 posiciones (tipo all-holder) - estándar; opciones: 10, 15, 20 posiciones (tipo all-holder)
    • Diámetro máximo de torneado (mm): Φ370 / Φ315 / Φ292 (según configuración)
    • Longitud máxima de torneado (mm): 750 / 735 / 750 (según configuración)
    • Capacidad de barra (mm): Φ82*
    • Velocidad husillo izquierdo (min⁻¹): 4200
    • Velocidad husillo derecho (min⁻¹): Ninguna
    • Velocidad herramienta rotativa (min⁻¹): 6000
    • Tasa de avance rápido (m/min): X: 30 / Z: 30 / Y: 10 / A: 13
    • Motor husillo izquierdo (30 min/continuo) (kW): 22 / 15
    • Motor husillo derecho (30 min/continuo): Ninguno
    • Motor herramienta rotativa (S3 25% / continuo) (kW): 7.5 / 3.7
    • Altura de la máquina (mm): 2300
    • Espacio requerido (mm): 3000 × 2070 (sin bandeja de aceite ni transportador de virutas)
    • Peso de la máquina (kg): 6000


Notas
  • *1 La capacidad de barra depende de los tipos de platos y cilindros instalados.
  • *2 El espacio requerido indicado excluye la bandeja de aceite y el transportador de virutas.
