Torno CNC TCY-160II
12 herramientaspara piezas pequeñas

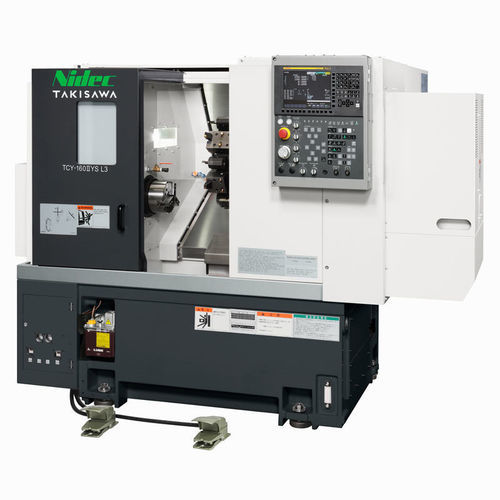

Torno CNC - TCY-160II - TAKISAWA - 12 herramientas / para piezas pequeñas
Torno CNC - TCY-160II - TAKISAWA - 12 herramientas / para piezas pequeñas
Torno CNC - TCY-160II - TAKISAWA - 12 herramientas / para piezas pequeñas - imagen - 2
Torno CNC - TCY-160II - TAKISAWA - 12 herramientas / para piezas pequeñas - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Número de herramientas
12 herramientas
Aplicaciones
para piezas pequeñas
Diámetro

220 mm, 250 mm
(8,66 in, 9,84 in)

Velocidad de rotación

4.000 rpm, 6.000 rpm
(25.132,741 rad.min-1, 37.699,112 rad.min-1)

Longitud de la pieza

291 mm, 308 mm, 491 mm, 508 mm
(11 in, 12 in, 19 in, 20 in)

Avance rápido eje X

20 m/min

Avance rápido eje Z

24 m/min

Potencia nominal

1,5 kW, 2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW
(2 hp, 3 hp, 5 hp, 7,5 hp, 10,2 hp)

Longitud total

2.210 mm, 2.400 mm, 2.760 mm, 2.860 mm
(87 in, 94 in, 109 in, 113 in)

Ancho total

1.695 mm, 1.795 mm
(67 in, 71 in)

Altura total

1.700 mm
(67 in)

Peso

3.500 kg, 4.100 kg
(7.716 lb, 9.039 lb)

Descripción

Descripción general

  • Torno-fresadora combinada compacta que integra los procesos de torneado y las operaciones con herramienta rotativa (fresado) para piezas pequeñas.
  • El eje Y junto con la capacidad de fresado permite integrar múltiples procesos en una sola sujeción, reduciendo manipulaciones y tiempos de ciclo.
  • Disponible en dos versiones principales: TCY-160IIYS (con husillo derecho, eje C derecho, plato 6+6") y TCY-160IIY (con contrapunto NC, plato 6").
  • Torreta tambor de 12 posiciones (tipo porta-herramientas completo) y configuraciones de eje C izquierdo/derecho para operaciones de contorno complejas y multioperación.


Automatización y software

  • Compatible con carga por pórtico Takisawa para funcionamiento automático continuo; también disponible alimentación por barra.
  • Software de programación interactiva opcional TiwaP-1 para creación de programas, simulación 3D/recorrido de herramienta y operación simplificada sin conocimientos profundos de G-code.
  • Diseñado para integrarse con equipos periféricos y permitir producción automatizada o en modo lights-out.


Especificaciones tipo de cargador y alimentador

  • Pieza objetivo del cargador (tipo 3 kg): diámetro exterior Φ160 mm; longitud L3: 50 mm, L5: 100 mm; peso: 3 kg.
  • Alimentador de piezas (tipo 3 kg): número de palets: 16; capacidad de carga por palet: 40 kg; altura de apilamiento: 450 mm.


Especificaciones técnicas (elementos clave)

  • Versiones: TCY-160IIYS, TCY-160IIY
  • Husillo derecho: estándar en TCY-160IIYS; no disponible en TCY-160IIY
  • Contrapunto (tipo servo NC): estándar en TCY-160IIY; no disponible en TCY-160IIYS
  • Eje Y: estándar en ambas versiones
  • Eje C izquierdo: estándar en ambas versiones; eje C derecho: estándar en TCY-160IIYS
  • Fresado (herramienta rotativa): estándar en ambas versiones; velocidad herramienta rotativa: 6000 min-1
  • Tamaño de plato: TCY-160IIYS = 6+6 pulgadas; TCY-160IIY = 6 pulgadas
  • Tipo de torreta: torreta tambor de 12 posiciones, tipo porta-herramientas completo
  • Diámetro máximo de torneado: Φ220 (Φ250 entre corchetes)
  • Longitud máxima de torneado: L3: 291 [308] mm; L5: 491 [508] mm
  • Capacidad de barra (husillo izquierdo): Φ42 mm; capacidad de barra (husillo derecho, si equipado): Φ42 mm
  • Velocidad husillo izquierdo: 4000 min-1 (opcional 6000)
  • Velocidad husillo derecho (si equipado): 4000 min-1 (opcional 6000)
  • Velocidades de avance rápido: X: 20 m/min; Z: 24 m/min; Y: 10 m/min
  • Motores de husillo (15 min/continuo): husillo izquierdo 7.5 / 5.5 kW; husillo derecho (si equipado) 5.5 / 3.7 kW
  • Motor de herramienta rotativa (15 min/continuo): 3.7 / 2.2 / 1.5 kW
  • Altura de la máquina: 1700 mm
  • Espacio en planta requerido: L3: 2400 × 1695 mm; L5: 2760 × 1795 mm (dimensiones alternativas para desgaste del contrapunto: L3: 2210 × 1695 mm; L5: 2860 × 1795 mm)
  • Peso de la máquina: L3: 3500 kg; L5: 4100 kg
  • Leyenda: • = Estándar, ◦ = Opcional, － = Ninguno; tipo BMT45 indicado cuando aplique
  • Opciones: software TiwaP-1, especificación del cargador, especificación del alimentador de barras, equipos periféricos
