Torno CNC TS-3000
horizontalde 2 husillos12 herramientas

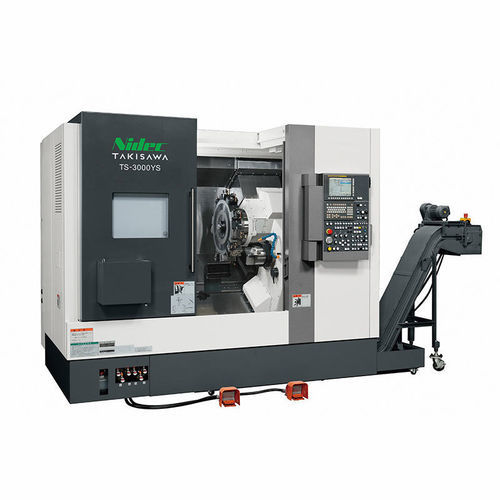

Torno CNC - TS-3000 - TAKISAWA - horizontal / de 2 husillos / 12 herramientas
Torno CNC - TS-3000 - TAKISAWA - horizontal / de 2 husillos / 12 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de husillos
de 2 husillos
Número de herramientas
12 herramientas, 10 herramientas, 15 herramientas, 20 herramientas
Sistema de transmisión
con servomotor
Otras características
con eje, multifunción
Función combinada
de fresado
Diámetro

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Velocidad de rotación

5.000 rpm, 6.000 rpm
(31.415,927 rad.min-1, 37.699,112 rad.min-1)

Diámetro máximo de corte

Máx.: 370 mm
(15 in)

Mín.: 292 mm
(11 in)

Longitud máxima de corte

Máx.: 550 mm
(22 in)

Mín.: 535 mm
(21 in)

Paso de barra

67 mm
(3 in)

Avance rápido eje X

30 m/min

Avance rápido eje Z

30 m/min

Potencia nominal

3,7 kW, 7,5 kW, 11 kW, 15 kW
(5 hp, 10,2 hp, 15 hp, 20,4 hp)

Longitud total

2.800 mm
(110 in)

Ancho total

2.140 mm
(84 in)

Altura total

2.300 mm
(91 in)

Peso

6.200 kg
(13.669 lb)

Descripción

Descripción general

El TAKISAWA TS-3000 es un torno CNC de mecanizado combinado diseñado para piezas de tipos y lotes variables. Está dirigido a los sectores aeroespacial, médico y de maquinaria de construcción donde se requiere integración de procesos y capacidad de operaciones múltiples. La variante TS-3000YS incorpora husillos gemelos enfrentados (izquierdo y derecho) que permiten mecanizar caras delanteras y traseras en una sola máquina.

Características clave
  • Capacidad de mecanizado combinado para ejecutar múltiples pasos en una sola máquina.
  • Versiones con husillo doble enfrentado o husillo único con contrapunta (tipo NC servo).
  • Opciones de torreta flexibles (12 estaciones todo-portaherramienta estándar; opcionales: 10, 15, 20 estaciones).
  • Diseñado para producción de tipos y lotes variables en sectores exigentes.


Especificaciones técnicas TS-3000YS (estándar / opcionales)
  • Husillo derecho: Presente
  • Contrapunta (tipo NC servo): Ninguna
  • Tamaño de plato (inch): 8 + 6
  • Tipo de torreta: torreta de 12 estaciones (todo-portaherramienta) — estándar; opcional: 10, 15, 20 estaciones
  • Diámetro máximo de torneado (mm): φ370 / φ315 / φ292 (según configuración)
  • Longitud máxima de torneado (mm): 550 / 535 / 545 (según configuración)
  • Capacidad barra (mm): φ67
  • Velocidad husillo izquierdo (min⁻¹): 5000
  • Velocidad husillo derecho (min⁻¹): 6000
  • Velocidad herramienta rotativa (min⁻¹): 6000
  • Tasa de avance rápido (m/min): X: 30 / Z: 30 / Y: 10 / A: 30
  • Motor husillo izquierdo (30 min / continuo) (kW): 15 / 11
  • Motor husillo derecho (30 min / continuo) (kW): 11 / 7.5
  • Motor herramienta rotativa (S3 25% / continuo) (kW): 7.5 / 3.7
  • Altura de la máquina (mm): 2300
  • Espacio requerido (mm): 2800 × 2140 (sin bandeja de aceite ni transportador de virutas)
  • Peso de la máquina (kg): 6200


Especificaciones técnicas TS-3000Y (estándar / opcionales)
  • Husillo derecho: Ninguno
  • Contrapunta (tipo NC servo): Presente
  • Tamaño de plato (inch): 8
  • Tipo de torreta: torreta de 12 estaciones (todo-portaherramienta) — estándar; opcional: 10, 15, 20 estaciones
  • Diámetro máximo de torneado (mm): φ370 / φ315 / φ292 (según configuración)
  • Longitud máxima de torneado (mm): 550 / 535 / 545 (según configuración)
  • Capacidad barra (mm): φ67
  • Velocidad husillo izquierdo (min⁻¹): 5000
  • Velocidad husillo derecho: —
  • Velocidad herramienta rotativa (min⁻¹): 6000
  • Tasa de avance rápido (m/min): X: 30 / Z: 30 / Y: 10 / A: 13
  • Motor husillo izquierdo (30 min / continuo) (kW): 15 / 11
  • Motor husillo derecho: —
  • Motor herramienta rotativa (S3 25% / continuo) (kW): 7.5 / 3.7
  • Altura de la máquina (mm): 2300
  • Espacio requerido (mm): 2800 × 2070 (sin bandeja de aceite ni transportador de virutas)
  • Peso de la máquina (kg): 6000


Resumen
  • Marca: TAKISAWA
  • Serie de producto: TS series
  • Modelo (mostrado): TS-3000 (incluye variantes TS-3000YS / TS-3000Y)
  • Industrias recomendadas: aeroespacial, médico, maquinaria de construcción
