Torno CNC TK-2600
vertical8 herramientaspara producción en serie

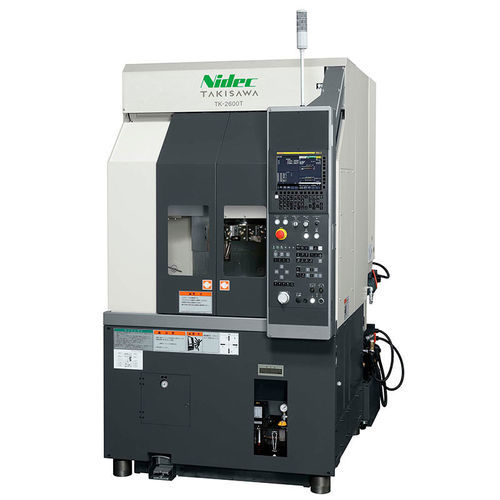

Torno CNC - TK-2600 - TAKISAWA - vertical / 8 herramientas / para producción en serie
Torno CNC - TK-2600 - TAKISAWA - vertical / 8 herramientas / para producción en serie
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
vertical
Número de herramientas
8 herramientas
Aplicaciones
para metal, para producción en serie, para línea de producción
Rendimiento
de alta precisión, de gran rigidez
Otras características
compacto
Diámetro

400 mm, 600 mm
(15,75 in, 23,62 in)

Velocidad de rotación

2.000 rpm, 2.500 rpm
(12.566,371 rad.min-1, 15.707,963 rad.min-1)

Longitud de la pieza

257 mm, 347 mm
(10 in, 14 in)

Diámetro máximo de corte

355 mm
(14 in)

Longitud máxima de corte

Máx.: 347 mm
(14 in)

Mín.: 257 mm
(10 in)

Avance rápido eje X

20 m/min

Avance rápido eje Z

20 m/min

Potencia nominal

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Longitud total

1.220 mm, 1.600 mm
(48 in, 63 in)

Ancho total

1.980 mm
(78 in)

Altura total

2.200 mm
(87 in)

Peso

3.650 kg, 3.750 kg
(8.047 lb, 8.267 lb)

Descripción

Versión totalmente rediseñada de un modelo en producción durante 30 años.

Resumen
  • El torno vertical compacto TK-2600 está diseñado para configuraciones modulares que se ajustan a las dimensiones de la pieza, la disposición de las herramientas y los planes de automatización.


Características principales
  • Diámetro de giro configurable: 400 mm estándar o 600 mm (opción).
  • Opciones de torreta: tipo peine; torreta de 6 estaciones (montaje directo); torreta de 8 estaciones (montaje directo).
  • Guías rectangulares para alta rigidez y precisión.
  • Opciones de husillo y motor para adaptar condiciones de corte y tiempos de ciclo.
  • Huella compacta para facilitar la integración en celdas de producción o líneas automatizadas.


Especificaciones
  • Tamaño de plato: 10 inch
  • Tipo de torreta: Tipo peine; Torreta 6 estaciones (montaje directo); Torreta 8 estaciones (montaje directo)
  • Máx. giro: 400 mm (600 mm para la variante 600)
  • Diámetro máx. de torneado: Tipo peine: - ; Torreta 6 estaciones: φ355 ; Torreta 8 estaciones: φ335
  • Longitud máx. de torneado: Tipo peine: 347 mm ; Torreta 6/8 estaciones: 257 mm
  • Velocidad del husillo: 2000 min⁻¹ (opción: 2500 min⁻¹)
  • Velocidad de avance rápido: X: 20 / Z: 20 m/min
  • Motor del husillo (30 min / continuo): 22 / 18,5 kW (opción: 18,5 / 15 kW)
  • Altura de la máquina: 2200 mm
  • Espacio en planta requerido: 1220 × 1980 mm (1600 × 1980 mm para la variante 600)
  • Peso de la máquina: 3650 kg; 3750 kg
  • Nota: Los valores entre paréntesis corresponden a la variante de giro 600.


Aplicaciones
  • Torneado de componentes de tamaño medio en talleres y líneas de producción.
  • Integración en celdas automatizadas para producción en serie.
  • Apto para diversos materiales y distribuciones de utillaje que requieren un torneado vertical compacto y preciso.
