Torno CNC TC-40
horizontal12 herramientas10 herramientas

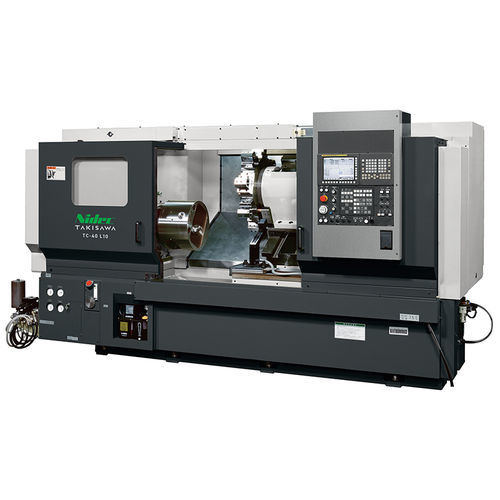

Torno CNC - TC-40 - TAKISAWA - horizontal / 12 herramientas / 10 herramientas
Torno CNC - TC-40 - TAKISAWA - horizontal / 12 herramientas / 10 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de herramientas
12 herramientas, 8 herramientas, 10 herramientas
Rendimiento
de alta precisión, de gran rigidez, de alta productividad
Función combinada
de fresado
Diámetro

420 mm, 450 mm
(16,54 in, 17,72 in)

Velocidad de rotación

2.500 rpm
(15.707,963 rad.min-1)

Longitud de la pieza

1.020 mm
(40 in)

Paso de barra

89 mm
(4 in)

Avance rápido eje X

12 m/min

Avance rápido eje Z

16 m/min

Potencia nominal

15 kW, 18,5 kW, 22 kW, 26 kW
(20,4 hp, 25,2 hp, 29,9 hp, 35,4 hp)

Longitud total

2.100 mm, 2.331 mm
(83 in, 92 in)

Ancho total

3.500 mm, 4.940 mm, 6.265 mm
(138 in, 194 in, 247 in)

Altura total

1.920 mm, 2.190 mm
(76 in, 86 in)

Peso

Máx.: 10.700 kg
(23.589 lb)

Mín.: 7.500 kg
(16.535 lb)

Descripción

Resumen
  • El TC-40 es un modelo representativo de la serie TC, equipado con un husillo compatible con mandriles de 12 pulg. y 15 pulg. Admite configuraciones de torneado y torneado + fresado (tipo CM).
  • Estructura de bancada y carro con guía de sección completa, torreta y contrapunto de alta rigidez para una amplia gama de operaciones de mecanizado.


Características principales
  • Husillo para mandriles de 12 pulg. y 15 pulg., de alta precisión y elevada potencia
  • Bancada y carro de guía de sección completa, muy rígidos
  • Torreta porta-herramientas de alta rigidez (8/10/12 posiciones según especificación)
  • Contrapunto de alta rigidez con gran capacidad de apoyo


Variantes — especificaciones seleccionadas
  • TC-40 L10
    • Tamaño de mandril: 12 pulg. (según ficha técnica)
    • Diámetro máximo de torneado: Ø450 / Ø420 mm (según configuración)
    • Longitud máxima de torneado: 1020 mm
    • Diámetro barra (torneado): Ø89 mm
    • Velocidad de husillo: 2500 min-1
    • Avance rápido: X: 12 / Z: 16 m/min
    • Motor husillo (30 min/continuo): 18,5 / 15 kW (opciones: 22/18,5, 26/22)
    • Altura de la máquina: 1920 mm
    • Superficie requerida: 2100 × 3500 mm
    • Peso de la máquina: 7500 kg
  • TC-40 L20
    • Tamaño de mandril: 12 pulg.
    • Diámetro máximo de torneado: Ø450 / Ø420 mm
    • Longitud máxima de torneado: 2020 mm
    • Diámetro barra (torneado): Ø89 mm
    • Velocidad de husillo: 2500 min-1
    • Avance rápido: X: 12 / Z: 16 m/min
    • Motor husillo (30 min/continuo): 18,5 / 15 kW (opciones: 22/18,5, 26/22)
    • Altura de la máquina: 2190 mm
    • Superficie requerida: 2331 × 4940 mm
    • Peso de la máquina: 9000 kg
  • TC-40 L30
    • Tamaño de mandril: 12 pulg.
    • Diámetro máximo de torneado: Ø450 / Ø420 mm
    • Longitud máxima de torneado: 3020 mm
    • Diámetro barra (torneado): Ø89 mm
    • Velocidad de husillo: 2500 min-1
    • Avance rápido: X: 12 / Z: 16 m/min
    • Motor husillo (30 min/continuo): 18,5 / 15 kW (opciones: 22/18,5, 26/22)
    • Altura de la máquina: 2190 mm
    • Superficie requerida: 2331 × 6265 mm
    • Peso de la máquina: 10700 kg
  • TC-40CM L10 (torneado + fresado)
    • Tamaño de mandril: 12 pulg.
    • Diámetro máximo de torneado: Ø420 mm
    • Longitud máxima de torneado: 2020 mm
    • Diámetro barra (torneado): Ø89 mm
    • Velocidad de husillo: 2500 min-1
    • Velocidad herramienta rotativa: 3000 min-1
    • Avance rápido: X: 12 / Z: 16 m/min
    • Motor husillo (30 min/continuo): 18,5 / 15 kW (opciones: 22/18,5, 26/22)
    • Motor herramienta rotativa (30 min/continuo): 5,5 / 3,7 kW
    • Altura de la máquina: 2190 mm
    • Superficie requerida: 2331 × 4940 mm
    • Peso de la máquina: 9000 kg
  • TC-40CM L20 / L30 (torneado + fresado)
    • La serie TC-40CM amplía la longitud máxima de torneado, la superficie necesaria y el peso según las configuraciones L10/L20/L30
    • Velocidad de husillo: 2500 min-1; Avance rápido: X: 12 / Z: 16 m/min
    • Las configuraciones de motores para husillo y herramienta rotativa son seleccionables según el modelo


Especificaciones técnicas
  • Serie: TC-Series (página: TC-40)
  • Aplicación: Torneado (y torneado + fresado para tipos CM)
  • Estructura principal: Bancada y carro con guía de sección completa
  • Herramientas: Torreta de alta rigidez (8/10/12 posiciones según especificación)
  • Contrapunto: Diseño de alta rigidez
  • Potencia de husillo y opciones de husillos de alta potencia disponibles según especificación
  • Integración de control y software: Compatible con soluciones externas de creación/simulación de programas (opcional), p. ej. TiwaP-1
