Torno CNC TT-1100G
horizontalde 2 husillos10 herramientas

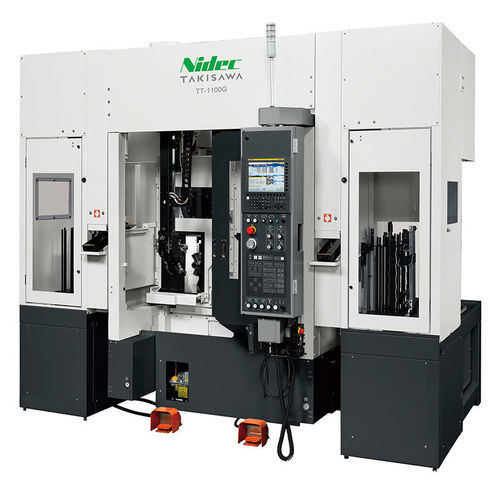

Torno CNC - TT-1100G - TAKISAWA - horizontal / de 2 husillos / 10 herramientas
Torno CNC - TT-1100G - TAKISAWA - horizontal / de 2 husillos / 10 herramientas
Torno CNC - TT-1100G - TAKISAWA - horizontal / de 2 husillos / 10 herramientas - imagen - 2
Torno CNC - TT-1100G - TAKISAWA - horizontal / de 2 husillos / 10 herramientas - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de husillos
de 2 husillos
Número de herramientas
10 herramientas
Torretas
de doble torreta
Aplicaciones
para piezas de decoletaje de barra, para producción en serie
Rendimiento
de alta productividad
Otras características
compacto
Opciones y accesorios
con carga descarga automatizada, con cargador de barras integrado
Diámetro

140 mm
(5,51 in)

Velocidad de rotación

4.500 rpm, 6.500 rpm
(28.274,334 rad.min-1, 40.840,704 rad.min-1)

Diámetro de la pieza

140 mm
(6 in)

Longitud de la pieza

121 mm
(5 in)

Longitud máxima de corte

80 mm
(3 in)

Avance rápido eje X

24 m/min

Avance rápido eje Z

30 m/min

Potencia nominal

3,7 kW, 5,5 kW, 7,5 kW
(5 hp, 7,5 hp, 10,2 hp)

Longitud total

3.327 mm
(131 in)

Ancho total

2.258 mm
(89 in)

Altura total

2.450 mm
(96 in)

Peso

5.800 kg
(12.787 lb)

Descripción

Takisawa TT-1100G torno CNC paralelo de 2 husillos diseñado para carga ultrarrápida y mecanizado simultáneo delantero/trasero para maximizar el rendimiento.

Sistema de carga ultrarrápido
El área del cargador está situada frente a la cámara de mecanizado (sistema de espera frontal) para reducir la distancia de carga. El husillo avanza a la posición de carga y, combinado con un cargador 3 ejes de alta velocidad, logra un rendimiento de carga ultrarrápido.

Transferencia / Cargador
La máquina dispone de una unidad de volteo/transferencia de serie que permite el mecanizado simultáneo adelante/atrás y ofrece mejor eficiencia de espacio en comparación con dos tornos monohusillo conectados mediante un dispositivo reversionador.

Características
  • La bancada tipo tanque minimiza los desplazamientos térmicos a lo largo del día.
  • Los guías rodantes de los ejes X y Z están montados en la misma columna; el eje X se dispone verticalmente para reducir la anchura de la máquina.
  • Las torretas derecha e izquierda son idénticas, de 10 posiciones tipo todo-portaherramientas con fuerte sujeción por perno.
  • Sistema de ahorro de energía para reducir el consumo; separador aceite-agua prolonga la vida del refrigerante.
  • Botones dedicados para la gestión de procesos y mediciones; información integrada derecha/izquierda de la máquina para simplificar la operación.

Especificaciones técnicas
  • Tamaño del mandril: 6 + 6 pulg.
  • Tipo de torreta: torreta 10 posiciones (tipo todo-portaherramientas)
  • Diámetro máx. de torneado: Ø140 mm
  • Longitud máx. de torneado: 121 mm
  • Velocidad del husillo: 4500 min⁻¹ (opción: 6500)
  • Velocidad de avance rápido: X: 24 m/min, Z: 30 m/min
  • Motor del husillo (15 min/continuo): 5,5 / 3,7 kW (opción: 7,5 / 5,5)
  • Altura de la máquina: 2450 mm
  • Superficie requerida en planta: 2258 × 3327 mm
  • Peso de la máquina: 5800 kg
  • Cargador - diámetro exterior objetivo: Ø80 mm
  • Cargador - longitud objetivo: 80 mm
  • Cargador - peso objetivo: 0,7 kg × 2
  • Alimentador de piezas - número de palets: 14
  • Alimentador de piezas - capacidad de carga (por palet): 25 kg
  • Alimentador de piezas - altura de apilamiento: 450 mm
