Torno CNC TCN-3500
horizontal12 herramientas10 herramientas

Torno CNC - TCN-3500 - TAKISAWA - horizontal / 12 herramientas / 10 herramientas
Torno CNC - TCN-3500 - TAKISAWA - horizontal / 12 herramientas / 10 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de herramientas
12 herramientas, 8 herramientas, 10 herramientas
Rendimiento
de gran rigidez
Otras características
compacto
Función combinada
de fresado
Diámetro

370 mm, 430 mm, 460 mm
(14,57 in, 16,93 in, 18,11 in)

Velocidad de rotación

2.500 rpm, 3.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1)

Longitud de la pieza

465 mm, 485 mm, 510 mm, 985 mm, 1.010 mm
(18 in, 19 in, 20 in, 39 in, 40 in)

Paso de barra

80 mm, 108 mm
(3 in, 4 in)

Avance rápido eje X

16 m/min

Avance rápido eje Z

24 m/min

Potencia nominal

11 kW, 15 kW
(15 hp, 20,4 hp)

Longitud total

2.000 mm, 3.450 mm
(79 in, 136 in)

Ancho total

1.768 mm, 1.833 mm
(70 in, 72 in)

Altura total

1.802 mm
(71 in)

Peso

4.000 kg, 4.100 kg, 5.000 kg, 5.100 kg
(8.818 lb, 9.039 lb, 11.023 lb, 11.244 lb)

Descripción

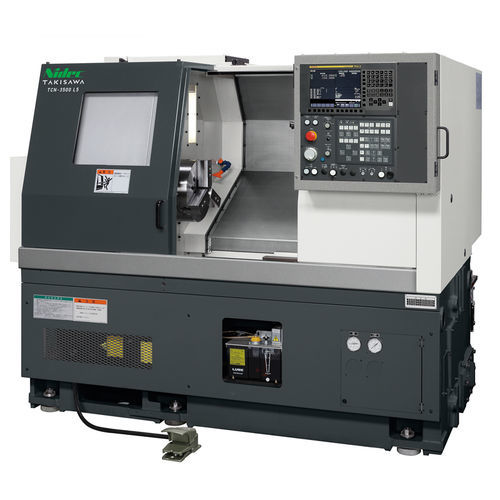

El TCN-3500 es un torno CNC de alta rigidez compatible con platos 12″/10″, diseñado como máquina estándar para cubrir diversas necesidades de producción: torneado, fresado y automatización (compatible con cargador pórtico). La configuración optimizada ofrece un diseño compacto y de bajo espacio; todos los ejes incorporan superficies de deslizamiento de alta durabilidad (guías rectangulares).

Características principales
  • Configuración estándar y compacta adaptada a las condiciones del taller.
  • Superficies de deslizamiento de alta durabilidad en todos los ejes para mantener precisión y rigidez.
  • Opciones de torreta: torreta de torneado 8/10/12 posiciones (T8/T10/T12); torreta de fresado disponible de 12 posiciones (T12M).
  • Diseño orientado al ahorro energético.


Variantes (especificaciones representativas)
  • TCN-3500 L5 (torneado): plato 12″/10″, diámetro máximo Φ430–Φ460, longitud máxima 485–510 mm, capacidad barra Φ80 (op. Φ108), velocidad de husillo 2.500 min⁻¹ (op. 3.000), avances rápidos X:16 / Z:24 m/min, motor de husillo 15/11 kW, altura máquina 1.802 mm, superficie 2.000×1.768 mm, peso ≈4.000 kg.
  • TCN-3500 L10 (torneado): plato 12″/10″, diámetro máximo Φ460, longitud máxima 985–1.010 mm, capacidad barra Φ80 (op. Φ108), velocidad de husillo 2.500 min⁻¹ (op. 3.000), avances rápidos X:16 / Z:24 m/min, motor husillo 15/11 kW, altura 1.802 mm, superficie 3.450×1.833 mm, peso ≈5.000 kg.
  • TCN-3500 CM (torneado + fresado) L5 / L10: plato 12″/10″, diámetro máximo Φ370, longitud máxima L5:465 mm / L10:965 mm, capacidad barra Φ80 (op. Φ108), velocidad husillo 2.500 min⁻¹ (op. 3.000), velocidad de herramienta rotativa hasta 3.600 min⁻¹ (según modelo), motor husillo 15/11 kW, motor herramienta 3,7/11 kW (varía según modelo), altura 1.802 mm, superficie L5 2.000×1.768 mm / L10 3.450×1.833 mm, peso ≈4.100–5.100 kg.
  • TCN-3500 G (automatización con pórtico): compatible con cargador pórtico; ejemplo pieza Ø Φ200 mm, longitud 140 mm, peso pieza 10 kg (×2) previsto. Ejemplo configuración alimentador (paletas): 10 paletas, carga por paleta 70 kg, altura de paso 400 mm.


Especificaciones técnicas
  • Modelo: TCN-3500 (múltiples configuraciones: L5 / L10 / CM / CM-L5・L10 / G)
  • Compatibilidad de plato: 12″, 10″
  • Diámetro máximo de mecanizado: Φ370–Φ460 (varía según configuración)
  • Longitud máxima de mecanizado: ≈485–1.010 mm (varía según modelo)
  • Capacidad barra: estándar Φ80 (opcional Φ108)
  • Velocidad de husillo: 2.500 min⁻¹ (opcional 3.000 min⁻¹)
  • Avance rápido máximo: X:16 m/min, Z:24 m/min
  • Motor de husillo (30 min/cont): 15/11 kW (valor representativo)
  • Motor de herramienta rotativa (modelos fresado): ejemplo 3,7/11 kW (varía)
  • Torreta de herramientas: torreta torneado 8/10/12 posiciones, torreta fresado 12 posiciones (T12M)
  • Altura máquina (típica): 1.802 mm
  • Superficie (típica): 2.000×1.768 mm o 3.450×1.833 mm
  • Peso máquina (típico): ≈4.000–5.100 kg
  • Ejemplo cargador pórtico: pieza Ø Φ200 mm, longitud 140 mm, paletas hasta 10, carga por paleta 70 kg
  • Software: TiwaP-1 (opcional) para creación de programas, simulación, evaluación de operación, control de husillo y ajuste fino del origen del eje C
