Torno NC TF-2600
vertical8 herramientaspara mecanizado de ejes

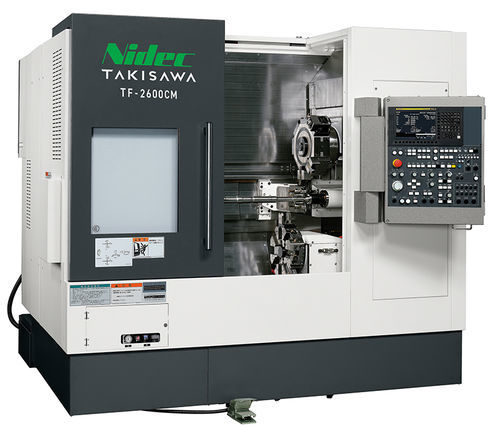

Torno NC - TF-2600 - TAKISAWA - vertical / 8 herramientas / para mecanizado de ejes
Torno NC - TF-2600 - TAKISAWA - vertical / 8 herramientas / para mecanizado de ejes
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
NC
Orientación del husillo
vertical
Número de herramientas
8 herramientas
Aplicaciones
para mecanizado de ejes
Rendimiento
de gran rigidez
Función combinada
de fresado
Diámetro

260 mm
(10,24 in)

Velocidad de rotación

2.500 rpm, 3.000 rpm, 3.200 rpm, 5.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1, 20.106,193 rad.min-1, 31.415,927 rad.min-1)

Diámetro de la pieza

Máx.: 70 mm
(3 in)

Mín.: 70 mm
(3 in)

Longitud de la pieza

650 mm, 750 mm
(26 in, 30 in)

Diámetro máximo de corte

260 mm
(10 in)

Avance rápido eje X

20 m/min

Avance rápido eje Z

30 m/min

Potencia nominal

11 kW, 15 kW
(15 hp, 20,4 hp)

Longitud total

2.400 mm
(94 in)

Ancho total

2.080 mm
(82 in)

Altura total

2.150 mm
(85 in)

Peso

6.100 kg
(13.448 lb)

Descripción

Descripción general

El Takisawa TF-2600 es un centro de mecanizado de ejes de alta rigidez, diseñado para reducir los tiempos de corte en el mecanizado de bridas y ejes, manteniendo una evacuación de virutas eficiente y condiciones de mecanizado estables.

Características clave
  • Motor de husillo de amplia gama (especificación 10")
  • Guías rectangulares de alta rigidez
  • Construcción de bancada vertical para mejorar el flujo de virutas y la rigidez


Unidades funcionales adicionales
  • Contrapunta NC servo — Recorrido: 580 mm; Agujero de cono de broca: 8" spec: MT.4, 10" spec: MT.5
  • Repisa de apoyo NC servo (opcional) — Recorrido: 720 mm


Especificaciones principales (Torneado)
  • Tamaño de plato (pulgadas): 8 / 8 / 10 (variantes)
  • Tipo de torreta: torreta de 6 posiciones (montaje directo) / torreta de 8 posiciones (montaje directo)
  • Diámetro máximo de torneado: Ø260 mm
  • Longitud máxima de torneado: 750 mm (algunas variantes) / 650 mm (otras variantes)
  • Velocidad del husillo (min⁻¹): 3200 [OP. 5000] (algunas variantes) / 2500 [OP. 3000] (otras variantes)
  • Velocidad rápida (m/min): X: 20 / Z: 30 / A: 20 / R: 30
  • Motor del husillo (kW): 11/15 o 15/11 (amplio rango, según variante)
  • Altura de la máquina: 2150 mm
  • Superficie requerida: 2400 × 2080 mm
  • Peso de la máquina: 6100 kg


Especificaciones principales (Torneado y Fresado)
  • Tamaño de plato (pulgadas): 8 / 10 (variantes)
  • Tipo de torreta: Superior: torreta de 8 posiciones para herramientas rotativas (tipo portaherramientas completo); Inferior: torreta de 6 posiciones (montaje directo) [OP. torreta inferior de 8 posiciones]
  • Diámetro máximo de torneado (inferior): Ø260 mm
  • Longitud máxima de torneado (inferior): 750 mm / 650 mm
  • Velocidad del husillo (min⁻¹): 3200 [OP. 5000] / 2500 [OP. 3000]
  • Velocidad husillo de herramienta rotativa (min⁻¹): 6000
  • Velocidad rápida (m/min): X: 20 / Z: 30 / A: 20 / R: 30
  • Motor del husillo (kW): 11/15 o 15/11 (amplio rango)
  • Motor de herramienta rotativa (kW): 2.2
  • Altura de la máquina: 2150 mm
  • Superficie requerida: 2400 × 2080 mm
  • Peso de la máquina: 6100 kg


Pieza objetivo para cargador (opcional)
  • Tamaño de plato (pulgadas): 8 / 10
  • Diámetro exterior: Ø70 mm
  • Longitud: 750 / 650 mm
  • Peso de la pieza: 10 kg
