Torno CNC TT-500GD
horizontal2 ejesde 2 husillos

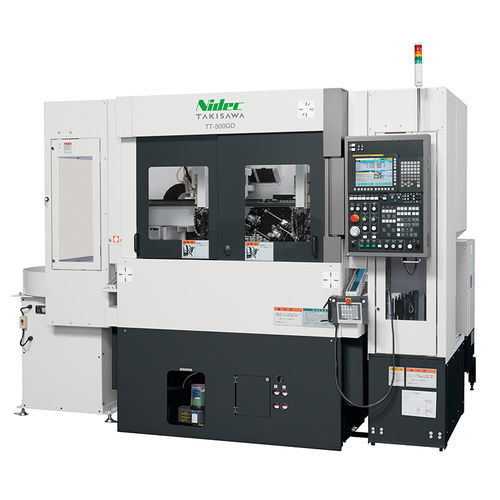

Torno CNC - TT-500GD - TAKISAWA - horizontal / 2 ejes / de 2 husillos
Torno CNC - TT-500GD - TAKISAWA - horizontal / 2 ejes / de 2 husillos
Torno CNC - TT-500GD - TAKISAWA - horizontal / 2 ejes / de 2 husillos - imagen - 2
Torno CNC - TT-500GD - TAKISAWA - horizontal / 2 ejes / de 2 husillos - imagen - 3
Torno CNC - TT-500GD - TAKISAWA - horizontal / 2 ejes / de 2 husillos - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
2 ejes
Número de husillos
de 2 husillos
Aplicaciones
para producción de piezas pequeñas, para producción en serie
Rendimiento
de alta precisión, de gran rigidez, potente, de alta productividad
Otras características
compacto
Opciones y accesorios
con carga descarga automatizada, con pórtico de carga
Diámetro

50 mm
(1,97 in)

Velocidad de rotación

5.000 rpm
(31.415,927 rad.min-1)

Longitud de la pieza

Máx.: 50 mm
(2 in)

Mín.: 0 mm
(0 in)

Diámetro máximo de corte

Máx.: 50 mm
(2 in)

Mín.: 0 mm
(0 in)

Avance rápido eje X

20 m/min

Avance rápido eje Z

24 m/min

Potencia nominal

3,7 kW, 7,5 kW
(5 hp, 10,2 hp)

Longitud total

2.560 mm
(101 in)

Ancho total

2.512 mm
(99 in)

Altura total

2.145 mm
(84 in)

Peso

4.300 kg
(9.480 lb)

Descripción

El TT-500GD es un torno CNC compacto de doble husillo de la serie TT de Takisawa, diseñado para alta precisión, automatización y alta productividad en un espacio reducido.

Descripción general
  • Admite mandril de 5" (5+5) con un doble carro (twin gantry) de serie para carga acelerada y tiempos de ciclo de mecanizado cortos (tiempo de carga aprox. 2,5 segundos).
  • Equipa una bancada porta-herramientas tipo peine (tipo plano) de alta precisión que reduce los tiempos sin corte en comparación con las torretas y permite montar hasta cinco herramientas para mecanizado de piezas pequeñas.
  • Motor de husillo integrado de alta potencia (7,5 kW / 3,7 kW) que permite una aceleración rápida hasta 5000 min-1 en aproximadamente 0,8 s (opción: 8000 min-1).


Principales características
  • Double carro (twin gantry) óptimo para piezas con tiempos de ciclo cortos, incluido de serie.
  • Motor integrado de 7,5 kW que acelera/ralentiza rápidamente el husillo (0,8 s hasta 5000 min-1).
  • Bancada porta-herramientas tipo peine (tipo plano) que permite un centrado preciso y montado de cinco herramientas para piezas Ø50 mm.
  • Bancada integrada y estructura con ranura dispersora de vibraciones para alta rigidez y precisión.
  • Transportador de virutas de 560 mm de ancho para evacuación eficaz y puertas de mantenimiento grandes para fácil acceso.
  • Unidad de volteo de transferencia de serie que permite mecanizado frontal y trasero simultáneo (más eficaz en espacio que dos tornos monoespín con dispositivo de inversión).
  • Gestión sencilla de procesos y medidas mediante botones dedicados; enseñanza del cargador intuitiva con diagramas (pantallas ejemplo RAKU-RAKU Loader).


Especificaciones principales de la máquina
  • Modelo: TT-500GD
  • Brand: Takisawa Machine Tool Co., Ltd.
  • Tamaño de mandril (pulgadas): 5+5
  • Tipo de torreta: Bancada porta-herramientas tipo peine (tipo plano)
  • Número de herramientas montables / ancho de bancada: 5 herramientas, 330 mm
  • Diámetro máximo de torneado: Ø50 mm
  • Longitud máxima de torneado: 50 mm
  • Velocidad de husillo: 5000 min-1 (Opción 8000)
  • Velocidad de avance rápido: X: 20 m/min / Z: 24 m/min
  • Motor de husillo (15 min / continuo): 7,5 / 3,7 kW
  • Altura de la máquina: 2145 mm
  • Espacio requerido en planta: 2560 × 2512 mm
  • Peso de la máquina: 4300 kg
  • Ancho del transportador de virutas: 560 mm


Pieza objetivo del cargador
  • Diámetro exterior objetivo: Ø50 mm
  • Longitud: 50 mm
  • Peso: 0,5 kg × 2 (por la configuración indicada)


Especificaciones del alimentador de piezas
  • Número de palets: 12
  • Capacidad de carga (por palet): 4 kg
  • Altura de apilamiento: 250 mm


Observaciones
  • Diseño optimizado para tiempos de ciclo cortos y producción eficiente de pequeñas piezas.
