Torno CNC TCY-200Ⅱ
12 herramientaspara piezas pequeñascompacto

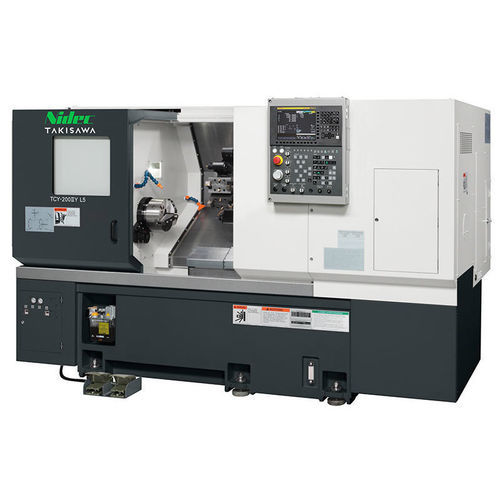

Torno CNC - TCY-200Ⅱ - TAKISAWA - 12 herramientas / para piezas pequeñas / compacto
Torno CNC - TCY-200Ⅱ - TAKISAWA - 12 herramientas / para piezas pequeñas / compacto
Torno CNC - TCY-200Ⅱ - TAKISAWA - 12 herramientas / para piezas pequeñas / compacto - imagen - 2
Torno CNC - TCY-200Ⅱ - TAKISAWA - 12 herramientas / para piezas pequeñas / compacto - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Número de herramientas
12 herramientas
Aplicaciones
para piezas pequeñas
Otras características
compacto, con eje
Función combinada
de fresado
Diámetro

220 mm, 250 mm
(8,66 in, 9,84 in)

Velocidad de rotación

4.000 rpm, 6.000 rpm
(25.132,741 rad.min-1, 37.699,112 rad.min-1)

Longitud de la pieza

254 mm, 271 mm, 454 mm, 471 mm
(10 in, 11 in, 18 in, 19 in)

Paso de barra

51 mm
(2 in)

Avance rápido eje X

20 m/min

Avance rápido eje Z

24 m/min

Potencia nominal

2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW, 11 kW
(3 hp, 5 hp, 7,5 hp, 10,2 hp, 15 hp)

Longitud total

2.310 mm, 2.500 mm, 2.860 mm
(91 in, 98 in, 113 in)

Ancho total

1.695 mm, 1.795 mm
(67 in, 71 in)

Altura total

1.700 mm
(67 in)

Peso

3.500 kg, 4.100 kg
(7.716 lb, 9.039 lb)

Descripción

Descripción general

  • Torno-fresadora combinada compacto que integra torneado, corte con herramienta rotativa y fresado con control del eje Y para piezas pequeñas.


Puntos clave
  • Diseño compacto para integrar procesos de torneado y corte con herramienta rotativa en piezas de pequeño tamaño.
  • Capacidad de fresado y control del eje Y para integrar procesos y mecanizar geometrías complejas.
  • Torreta tambor de 12 estaciones, tipo porta-herramientas completo, para mayor flexibilidad de herramientas.
  • Husillos izquierdo y (si procede) derecho, husillo para herramienta rotativa y altas velocidades de avance rápido para reducir tiempos de ciclo.


Opciones y automatización
  • Paquetes de carga y automatización disponibles para operación continua sin operador (opcional).
  • Software de programación interactiva opcional (TiwaP-1) para creación de programas, simulación 3D y verificación de trayectorias sin necesidad de profundos conocimientos de G-code.
  • Alimentadores de barra y sistemas de manipulación opcionales para suministro automático de material e integración con cargadores.


Aplicaciones
  • Procesos integrados de torneado + fresado para piezas pequeñas y complejas en producciones de alta o media serie (componentes automotrices, conectores, piezas mecánicas de precisión).


Especificaciones técnicas
  • Modelos comerciales: TCY-200Ⅱ (variantes: TCY-200ⅡYS / TCY-200ⅡY)
  • Tipo de máquina: Torno combinado compacto con fresado y eje Y
  • Torreta: Torreta tambor 12 estaciones, tipo porta-herramientas completo
  • Diámetro máximo de torneado: Ø220 mm (Ø250 mm para tipo BMT45)
  • Longitud máxima de torneado: L3: 254 mm [271 mm] ; L5: 454 mm [471 mm]
  • Tamaño de mandril (pulgadas): TCY-200ⅡYS: 8+6 ; TCY-200ⅡY: 8
  • Capacidad de barra (husillo izquierdo): Ø51 mm (depende del tipo de mandril/cilindro)
  • Capacidad de barra (husillo derecho): TCY-200ⅡYS: Ø42 mm ; TCY-200ⅡY: -
  • Velocidad husillo izquierdo (min⁻¹): 4000 [opción 6000]
  • Velocidad husillo derecho (min⁻¹): 4000 [opción 6000] (si está equipado)
  • Velocidad herramienta rotativa (min⁻¹): 6000
  • Tasa de avance rápido: X 20 m/min ; Z 24 m/min ; Y 10 m/min
  • Motor husillo izquierdo (15 min / continuo): 11 / 7.5 kW
  • Motor husillo derecho (15 min / continuo): 5.5 / 3.7 kW (si procede)
  • Motor herramienta rotativa (5 min / 15 min / continuo): 3.7 / 2.2 / 1.5 kW
  • Altura de la máquina: 1700 mm
  • Espacio requerido: L3: 2500 × 1695 mm ; L5: 2860 × 1795 mm (otra nota: L3: 2310 × 1695 mm *)
  • Peso de la máquina: L3: 3500 kg ; L5: 4100 kg
  • Pieza objetivo del cargador (tipo 3 kg): Diámetro exterior Ø160 mm ; Longitud L3: 50 mm / L5: 100 mm ; Peso 3 kg
  • Especificaciones del alimentador de piezas (tipo 3 kg): Número de palets 16 ; Capacidad por palet 40 kg ; Altura de apilado 450 mm
  • Notas: • = Estándar ◦ = Opcional - = Ninguno ; los corchetes [ ] indican tipo BMT45 cuando se especifica
