Torno CNC TCC-2100
horizontal12 herramientas8 herramientas

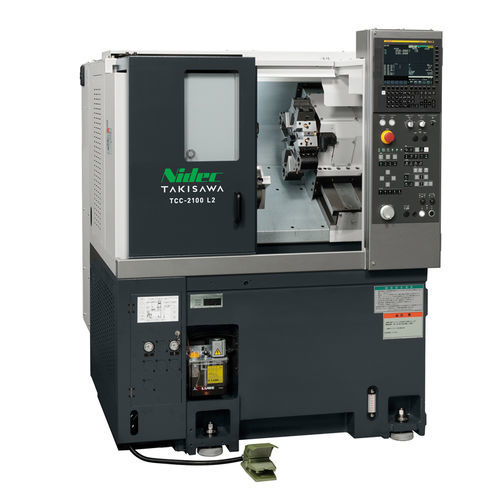

Torno CNC - TCC-2100 - TAKISAWA - horizontal / 12 herramientas / 8 herramientas
Torno CNC - TCC-2100 - TAKISAWA - horizontal / 12 herramientas / 8 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de herramientas
12 herramientas, 8 herramientas
Aplicaciones
para producción de piezas pequeñas, para piezas de decoletaje de barra, de producción
Rendimiento
de alta precisión, de alta velocidad
Otras características
compacto
Opciones y accesorios
con pórtico de carga
Diámetro

320 mm, 350 mm
(12,6 in, 13,78 in)

Velocidad de rotación

2.500 rpm, 3.200 rpm, 4.100 rpm, 5.000 rpm, 6.000 rpm
(15.707,963 rad.min-1, 20.106,193 rad.min-1, 25.761,06 rad.min-1, 31.415,927 rad.min-1, 37.699,112 rad.min-1)

Longitud de la pieza

189 mm, 191 mm, 289 mm, 291 mm
(7 in, 8 in, 11 in, 11 in)

Paso de barra

42 mm, 51 mm
(2 in, 2 in)

Avance rápido eje X

24 m/min

Avance rápido eje Z

30 m/min

Potencia nominal

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Longitud total

1.320 mm, 1.420 mm
(52 in, 56 in)

Ancho total

1.495 mm, 1.525 mm
(59 in, 60 in)

Peso

2.400 kg, 2.530 kg
(5.291 lb, 5.578 lb)

Descripción

Visión general

El TCC-2100 es un torno CNC compacto diseñado para trabajos con mandril y con centro. Ofrece alta velocidad y alta precisión con un reducido espacio ocupado. Está disponible en configuraciones L2 y L3 con mandril de 8 pulgadas. Existe una opción automatizada con cargador pórtico (TCC-2100G) para sistemas de automatización compactos.

Características clave
  • Tasa de avance rápido aumentada respecto a modelos anteriores para reducir el tiempo de mecanizado.
  • Estructura de bancada tipo tanque con depósito de refrigerante de gran capacidad.
  • Mejora de la precisión de mecanizado gracias a la minimización de la deformación térmica.
  • Guías prismáticas rígidas y de alta precisión en todos los ejes.
  • Torreta de montaje directo disponible en versiones de 8 y 12 estaciones, apta para cortes exigentes.
  • Contra‑punta hidráulica disponible como opción.


Tamaño de máquina y variantes de automatización
  • TCC-2100 L2 — Ancho de máquina: 1320 mm; Espacio en planta: 1.93 m2.
  • TCC-2100 L3 — Ancho de máquina: 1420 mm; Espacio en planta: 2.12 m2.
  • TCC-2100G (cargador pórtico) L2 — Ancho de máquina: 2113.6 mm; Espacio en planta: 4.59 m2.
  • TCC-2100G (cargador pórtico) L3 — Ancho de máquina: 2213.6 mm; Espacio en planta: 4.90 m2.


Principales especificaciones (seleccionadas)
  • Variantes de modelo: TCC-2100L2, TCC-2100L3.
  • Tamaño de mandril: 8 pulgadas.
  • Torreta: montaje directo, 8 estaciones y 12 estaciones disponibles.
  • Diámetro máximo de torneado: Φ350 / Φ320 mm (varía según torreta/configuración).
  • Longitud máxima de torneado: L2 — 189 / 191 mm; L3 — 289 / 291 mm (según configuración).
  • Capacidad de barra: Φ51 [Φ42] (depende del tipo de mandril/cilindro).
  • Velocidad del husillo (min⁻¹): 3200 (opciones: 2500, 4100; opcional: 5000, 6000).
  • Tasa de avance rápido: X 24 m/min; Z 30 m/min.
  • Motor del husillo (kW): 11 / 7.5 (15 min / continuo).
  • Altura de la máquina: 1700 mm.
  • Espacio requerido (mm): L2 — 1320 × 1495; L3 — 1420 × 1525.
  • Peso de la máquina: L2 — 2400 kg; L3 — 2530 kg.


Notas
  • Están disponibles opciones de mayor velocidad de husillo (5000, 6000 min⁻¹); el diámetro máximo de torneado puede diferir según estas opciones.
  • La capacidad de barra depende del tipo de mandril y del cilindro utilizados.

Otros productos de TAKISAWA

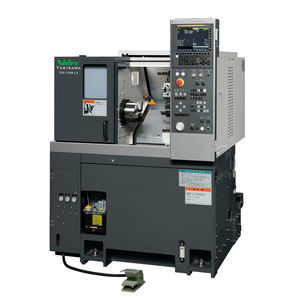

CNC Lathe
