Torno CNC TT-2600Ⅱ series
horizontal2 ejesde 2 husillos

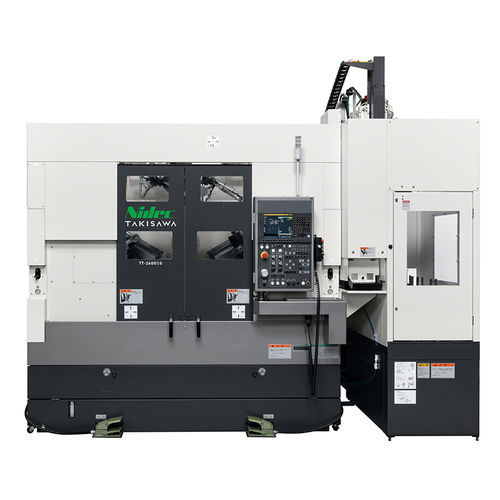

Torno CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / 2 ejes / de 2 husillos
Torno CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / 2 ejes / de 2 husillos
Torno CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / 2 ejes / de 2 husillos - imagen - 2
Torno CNC - TT-2600Ⅱ series - TAKISAWA - horizontal / 2 ejes / de 2 husillos - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
2 ejes
Número de husillos
de 2 husillos
Número de herramientas
12 herramientas
Aplicaciones
para aplicaciones automóviles, para producción en serie
Rendimiento
de alta precisión, de gran rigidez, de alta productividad
Función combinada
de fresado
Opciones y accesorios
con carga descarga automatizada
Diámetro

290 mm, 340 mm
(11,42 in, 13,39 in)

Velocidad de rotación

2.500 rpm, 3.000 rpm, 4.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1, 25.132,741 rad.min-1)

Diámetro de la pieza

Máx.: 240 mm
(9 in)

Mín.: 160 mm
(6 in)

Diámetro máximo de corte

Máx.: 340 mm
(13 in)

Mín.: 290 mm
(11 in)

Longitud máxima de corte

Máx.: 214 mm
(8 in)

Mín.: 166 mm
(7 in)

Avance rápido eje X

24 m/min

Avance rápido eje Z

24 m/min

Potencia nominal

7,5 kW, 11 kW, 15 kW
(10,2 hp, 15 hp, 20,4 hp)

Longitud total

3.227 mm, 3.412 mm, 3.725 mm
(127 in, 134 in, 147 in)

Ancho total

2.938 mm
(116 in)

Altura total

3.751 mm, 3.840 mm, 4.130 mm
(148 in, 151 in, 163 in)

Peso

6.300 kg, 6.400 kg, 6.500 kg
(13.889 lb, 14.110 lb, 14.330 lb)

Descripción

Resumen

  • Los TT-2600ⅡG / TT-2600ⅡWG son tornos CNC de doble husillo diseñados para la producción en serie de piezas automotrices de alta precisión, disponibles en configuración de torneado y opcionalmente torneado+fresado con opciones de cargador seleccionables.
  • Especificaciones de mandril disponibles: 8", 10" y 12"; bancada tipo caja rígida y guías cuadradas anchas en ejes X/Z para estabilidad térmica y precisión sostenida.


Características clave

  • Estructura de bancada tipo caja/depósito para minimizar el desplazamiento térmico durante la operación continua.
  • Guías rectangulares anchas (cuadradas) en ejes X y Z para mecanizado de alta precisión a largo plazo.
  • El cabezal admite husillos de alta precisión con mandriles de 8", 10" y 12"; integrado con motores de husillo FANUC de alto rendimiento.
  • Torretas estándar de 12 posiciones (T12) con opción de torreta de fresado de 12 posiciones (T12M) para configuraciones con fresado.
  • Unidad de transferencia rotatoria estándar que permite mecanizado simultáneo frontal/trasero para operación compacta de doble husillo.
  • Sistema de ahorro de energía y separador aceite-agua para reducir el consumo y prolongar la vida del refrigerante.
  • Controles de fácil uso y teclas dedicadas para gestión de procesos y mediciones, reduciendo tiempos no productivos.


Especificaciones principales de la máquina (Torneado)

  • Tamaño de mandril (inch): 8+8 / 10+10 / 12+12
  • Tipo de torreta: Torreta de 12 posiciones (tipo porta-herramientas completo)
  • Diámetro máximo de torneado (mm): Ø290 (especs 8/10") / Ø340 (spec 12")
  • Longitud máxima de torneado (mm): 214 (8+8) / 204 (10+10) / 184 [OP. 166] (12+12)
  • Velocidad de husillo (min-1): 4000 (8+8) / 3200 [OP. 2500] (10+10) / 2500 (12+12)
  • Velocidad de avance rápido (m/min): X: 24 / Z: 24
  • Motor de husillo (kW): ejemplos típicos 11/7.5 [OP. 15/11] (8+8); 15/11 [OP. 18.5/15] (10+10); 15/11 (12+12)
  • Altura de la máquina (mm): 3751 (8+8) / 3840 (10+10) / 4130 (12+12)
  • Espacio requerido (mm): 3227×2938 (8+8) / 3412×2938 (10+10) / 3725×2938 (12+12)
  • Peso de la máquina (kg): 6300 (8+8) / 6400 (10+10) / 6500 (12+12)


Especificaciones Torneado y Fresado (en configuración de fresado)

  • Tamaño de mandril (inch): 8+8 / 10+10 / 12+12
  • Tipo de torreta: Torreta de 12 posiciones (tipo porta-herramientas completo) con opción de torreta de fresado (T12M)
  • Diámetro máximo de torneado (mm): Ø290 (8/10") / Ø340 (12")
  • Longitud máxima de torneado (mm): 214 / 204 / 184 [OP. 166]
  • Velocidad de husillo (min-1): 4000 / 3200 [OP.2500] / 2500
  • Velocidad de herramienta rotativa (min-1) (versiones de fresado): 4000 (cuando aplique)
  • Motor de herramienta rotativa (kW) (S3 25%/15 min/continuo): 5.5 / 5.5 / 3.7 (valores ejemplares para configuraciones de torreta de fresado)
  • Velocidad de avance rápido (m/min): X: 24 / Z: 24


Piezas objetivo del cargador

  • Mandril 8+8: diámetro exterior Ø160 mm, longitud 100 mm, peso 4 kg (×2)
  • Mandril 10+10: diámetro exterior Ø200 mm, longitud 120 mm, peso 8 kg (×2)
  • Mandril 12+12: diámetro exterior Ø240 mm, longitud 110 mm [opción: 100], peso 8 kg (×2)


Especificaciones del alimentador de piezas

  • Número de palets: 16 (8+8) / 14 (10+10) / 14 (12+12)
  • Capacidad de carga por palé (kg): 40 (8+8) / 70 (10+10) / 70 (12+12)
  • Altura de apilamiento (mm): 450 (8+8) / 400 (10+10) / 400 (12+12)


Características / Especificaciones técnicas

  • Brand: Takisawa Machine Tool Co., Ltd.
  • Variantes de modelo: TT-2600ⅡG y TT-2600ⅡWG (torneado); TT-2600ⅡCMG / TT-2600ⅡWCMG (torneado y fresado)
  • Tipo de producto: Torno CNC de doble husillo para producción en masa de componentes automotrices de alta precisión
  • Bancada: Bancada rígida tipo caja/depósito resistente al desplazamiento térmico
  • Guías: Guías cuadradas/anchas en ejes X/Z para precisión a largo plazo
  • Torreta estándar: 12 posiciones (T12); torreta de fresado opcional 12 posiciones (T12M)
  • Tamaños de mandril aplicables: 8", 10", 12"
