Eslinga de cadena Grade 80 TOF

3 ramalesde acero

Producto

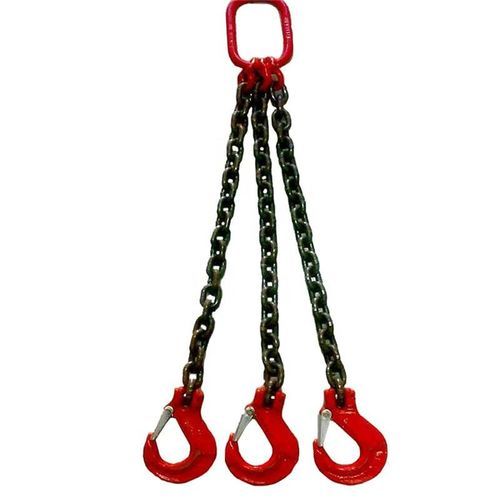

• Eslinga de cadena TOF Grado 80 — eslinga de triple ramal suministrada con eslabón maestro oblongo cuádruple en la parte superior y ganchos de fundición en la parte inferior.
• Estilo de eslinga: Triple ramal (T). Número de serie individual en la etiqueta para trazabilidad.
• Artículos/opciones típicos suministrados: tamaño y grado de la eslinga, longitud exacta de la eslinga, límite de carga de trabajo (WLL).

Introducción

• S = Ramal de eslinga
• T = Triple ramal
• S (en otro contexto) = Gancho de eslinga (con pestillo)
• SL = Gancho autobloqueante (seguridad)
• F = Gancho de fundición
• D = Doble ramal
• Q = Cuádruple ramal
• G = Gancho tipo grab
• O = Eslabón maestro oblongo

Certificación y Trazabilidad

• La eslinga de cadena se suministra con certificación escrita.
• El número de serie en la etiqueta se coordina con el certificado y el número de orden de venta para garantizar una trazabilidad completa.

Parámetros (Capacidades de carga por diámetro de cadena y configuración de eslinga)
Factor de diseño: 4:1

Asignación de columnas: 1-Ramal (90°) | 2-Ramales (60°) | 2-Ramales (45°) | 2-Ramales (30°) | 3/4-Ramales (60°) | 3/4-Ramales (45°) | 3/4-Ramales (30°)

Factores de carga: 1-Ramal (90°): 1 | 2-Ramales (60°): 1.7 | 2-Ramales (45°): 1.4 | 2-Ramales (30°): 1 | 3/4-Ramales (60°): 2.6 | 3/4-Ramales (45°): 2.1 | 3/4-Ramales (30°): 1.45

Filas por diámetro de cadena:
7/32″ : 2.100 | 3.600 | 3.000 | 2.100 | 5.500 | 4.400 | 3.200
9/32″ : 3.500 | 6.100 | 4.900 | 3.500 | 9.100 | 7.400 | 5.200
5/16″ : 4.500 | 7.800 | 6.400 | 4.500 | 11.700 | 9.500 | 6.800
3/8″ : 7.100 | 12.300 | 10.000 | 7.100 | 18.400 | 15.100 | 10.600
1/2″ : 12.000 | 20.800 | 17.000 | 12.000 | 31.200 | 25.500 | 18.000
5/8″ : 18.100 | 31.300 | 25.600 | 18.100 | 47.000 | 38.400 | 27.100
3/4″ : 28.300 | 49.000 | 40.000 | 28.300 | 73.500 | 60.000 | 42.400
7/8″ : 34.200 | 59.200 | 48.400 | 34.200 | 88.900 | 72.500 | 51.300
1" : 47.700 | 82.600 | 67.400 | 47.700 | 123.900 | 101.200 | 71.500
1-1/4" : 72.300 | 125.200 | 102.200 | 72.300 | 187.800 | 153.400 | 108.500

Normas

• Nombre: Grade 80 TOF Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Foundry Hooks on Bottom
• MOQ: 100 metros
• Paquete: Caja + Palet de acero

Especificaciones técnicas

• Tipo de producto: Eslinga de cadena TOF (triple ramal) con eslabón maestro oblongo cuádruple (superior) y ganchos de fundición (inferior)
• Grado: Grade 80
• Estilo de eslinga: Triple ramal (T)
• Tipos de ganchos disponibles: Gancho de fundición (F), Gancho de eslinga (con pestillo), Gancho autobloqueante (SL)
• Eslabón maestro: Eslabón maestro oblongo cuádruple (O)
• Número de serie: Número de serie individual en la etiqueta para trazabilidad
• Certificación: Certificado escrito proporcionado que coincide con el número de serie y la orden de venta
• MOQ: 100 metros
• Embalaje: Caja + Palet de acero
• Tabla de capacidades: Ver la sección Parámetros arriba para capacidades por diámetro y configuraciones de eslinga
