Eslinga de cadena Grade 100 QOF

4 ramalesde acero

Producto

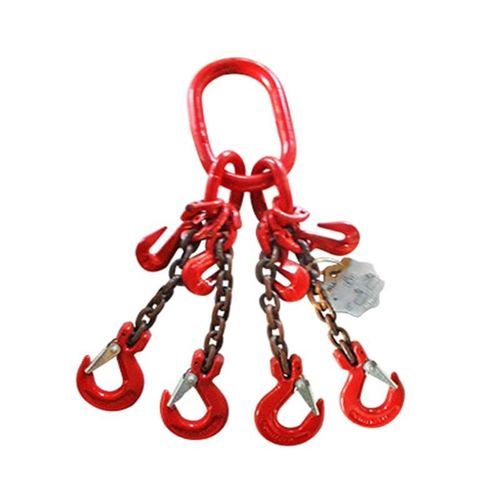

Eslinga de cadena Grade 100 QOF - configuración de cuatro ramales con eslabón maestro oblongado cuádruple en la parte superior y cuatro ganchos de fundición en la parte inferior

Descripción general
Eslinga de cadena Grade 100 QOF en configuración de cuatro ramales. Accesorio superior: eslabón maestro oblongado cuádruple. Accesorios inferiores: un gancho de fundición por ramal. Se suministra con número de serie individual, tamaño y grado de cadena especificados, longitud exacta de la eslinga y límite de carga de trabajo indicado para trazabilidad y uso seguro.

Abreviaturas / Componentes

• S = Ramal de eslinga
• T = Triple ramal
• S (cuando se usa como símbolo) = Gancho de eslinga (con pestillo)
• SL = Gancho auto-bloqueante (seguridad)
• F = Gancho de fundición
• D = Doble ramal
• Q = Cuádruple ramal
• G = Gancho de agarre
• O = Eslabón maestro oblongado

Certificación y trazabilidad
La eslinga de cadena se suministra con certificación escrita. El número de serie en la placa coincide con el certificado y con el número de pedido para garantizar la trazabilidad completa.

Parámetro
Design Factor | 1-Leg Sling | 2-Leg Sling (3 columns) | 3-Leg & 4-Leg Slings (3 columns)
Angle | 90 Degrees | 60 Degrees | 45 Degrees | 30 Degrees | 60 Degrees | 45 Degrees | 30 Degrees
Dim / Load Factor | Load Factor: 1 | Load Factor: 1.7 | Load Factor: 1.4 | Load Factor: 1 | Load Factor: 2.6 | Load Factor: 2.1 | Load Factor: 1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Normas
Nombre: Grade 100 QOF Chain Sling – Quad Leg w/ Quad Oblong Master Link on Top and Four Foundry Hooks on Bottom
MOQ: 100 Metros
Paquete: Cartón + Palé metálico

Características / especificaciones técnicas

• Tipo de producto: Eslinga de cadena Grade 100 QOF, cuatro ramales
• Accesorio superior: Eslabón maestro oblongado cuádruple
• Accesorios inferiores: Cuatro ganchos de fundición (uno por ramal)
• Identificación de la eslinga: Número de serie individual en la placa para trazabilidad y correspondencia con el certificado
• Documentación entregada: Certificación escrita proporcionada
• Tamaño & grado de cadena: Varias tallas disponibles (ver tabla de parámetros para límites de carga por tamaño de cadena, configuración de ramales y ángulo)
• Longitud exacta de la eslinga: Personalizable / suministrada por pedido
• Límite de carga de trabajo: Indicado en la tabla de parámetros según tamaño de cadena, configuración de ramales y ángulo
• Factor de diseño: 4:1
• Embalaje: Cartón más palé metálico
• Cantidad mínima de pedido: 100 metros
