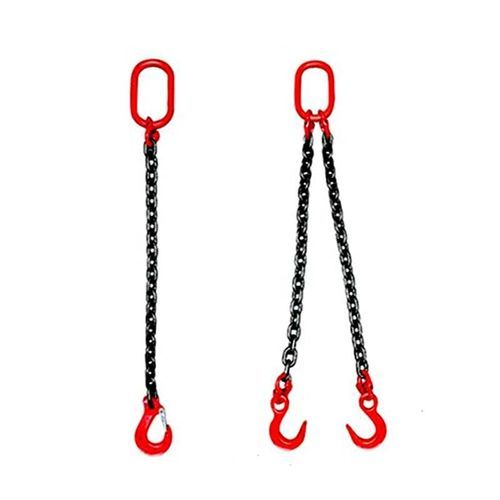

Eslinga de cadena Grade 80 SFG

1 ramalde acero

Introducción

• S = Pata de la eslinga
• T = Pata triple
• S = Gancho de eslinga (con seguro)
• SL = Gancho auto-bloqueante (seguridad)
• F = Gancho de fundición
• D = Pata doble
• Q = Pata cuádruple
• G = Gancho agarrador
• O = Eslabón maestro oblongo

Visión general del producto

• Estilo de eslinga
• Número de serie individualizado
• Tamaño y grado de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Parámetros
Factor de diseño | 1-pata (90°) | 2-patas (60°) | 2-patas (45°) | 2-patas (30°) | 3/4-pata (60°) | 3/4-pata (45°) | 3/4-pata (30°)
Factor de carga | 1 | 1,7 | 1,4 | 1 | 2,6 | 2,1 | 1,45
Diámetro de cadena 7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
Diámetro de cadena 9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
Diámetro de cadena 5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
Diámetro de cadena 3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
Diámetro de cadena 1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
Diámetro de cadena 5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
Diámetro de cadena 3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
Diámetro de cadena 7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
Diámetro de cadena 1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
Diámetro de cadena 1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Normas

• Nombre: Grade 80 SFG Chain Sling – Single Leg w/ Foundry Hook on Top and Grab Hook on Bottom
• MOQ: 100 metros
• Embalaje: Caja + palé de acero

Especificaciones técnicas

• Designación del modelo: Grade 80 SFG Chain Sling
• Configuración: Eslinga de una pata con gancho de fundición en la parte superior y gancho agarrador en la parte inferior (otros tipos de gancho disponibles según códigos)
• Diámetros de cadena disponibles: 7/32"; 9/32"; 5/16"; 3/8"; 1/2"; 5/8"; 3/4"; 7/8"; 1"; 1-1/4"
• Capacidades de carga de trabajo proporcionadas por diámetro de cadena y configuración de la eslinga (ver Parámetros)
• Los factores de diseño/carga varían según la configuración de la eslinga y el ángulo (valores en Parámetros)
• Cada eslinga se suministra con certificación por escrito y número de serie trazable en la placa
• Embalaje: caja más palé de acero
• Cantidad mínima de pedido: 100 metros
