Eslinga de cadena Grade 80 DOF

2 ramalesde acero

Descripción del producto

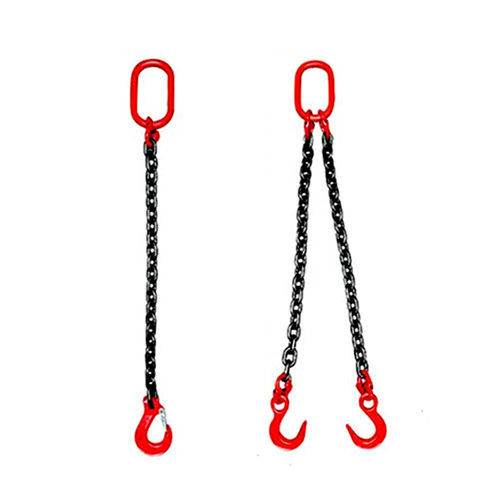

Eslinga de cadena Grado 80 DOF en configuración de doble pata, con eslabón maestro oblongo en la parte superior y ganchos de fundición en la parte inferior. Suministrada con placa de serie individualizada; disponible en varios tamaños de cadena y longitudes personalizadas para aplicaciones industriales de elevación que requieren trazabilidad certificada.

Introducción

• S = Pata de la eslinga
• T = Triple pata
• S (gancho) = Gancho de eslinga (con seguro)
• SL = Gancho auto-bloqueante (seguridad)
• F = Gancho de fundición
• D = Doble pata
• Q = Cuádruple pata
• G = Gancho de agarre
• O = Eslabón maestro oblongo

Certificación y trazabilidad
La eslinga de cadena se entrega con certificación por escrito. El número de serie en la placa corresponde al certificado y al número de pedido para garantizar trazabilidad completa para inspecciones y registros de mantenimiento.

Parámetros y límites de carga de trabajo (WLL)

• Factor de diseño: 4:1
• Factores de carga según tipo de eslinga y ángulo: 1 (90° para 1 pata), 1,7 (60° para 1 pata), 1,4 (45° para 1 pata), 1 (30° para 1 pata); 2,6 (60° para 3/4 patas), 2,1 (45° para 3/4 patas), 1,45 (30° para 3/4 patas)
• Diámetros de cadena y ejemplos de límites de carga de trabajo:
  • 7/32" — 2,100; 3,600; 3,000; 2,100; 5,500; 4,400; 3,200
  • 9/32" — 3,500; 6,100; 4,900; 3,500; 9,100; 7,400; 5,200
  • 5/16" — 4,500; 7,800; 6,400; 4,500; 11,700; 9,500; 6,800
  • 3/8" — 7,100; 12,300; 10,000; 7,100; 18,400; 15,100; 10,600
  • 1/2" — 12,000; 20,800; 17,000; 12,000; 31,200; 25,500; 18,000
  • 5/8" — 18,100; 31,300; 25,600; 18,100; 47,000; 38,400; 27,100
  • 3/4" — 28,300; 49,000; 40,000; 28,300; 73,500; 60,000; 42,400
  • 7/8" — 34,200; 59,200; 48,400; 34,200; 88,900; 72,500; 51,300
  • 1" — 47,700; 82,600; 67,400; 47,700; 123,900; 101,200; 71,500
  • 1-1/4" — 72,300; 125,200; 102,200; 72,300; 187,800; 153,400; 108,500

Normas y logística
Nombre: Eslinga de cadena Grado 80 DOF — Doble pata con eslabón maestro oblongo arriba y ganchos de fundición abajo
MOQ: 100 metros
Embalaje: Cartón + palet de acero para envío

Especificaciones técnicas

• Nombre: Eslinga de cadena Grado 80 DOF — Doble pata con eslabón maestro oblongo arriba y ganchos de fundición abajo
• Tipo de eslinga: Doble pata (D) — configuraciones alternativas disponibles según el código (S, T, SL, F, Q, G, O)
• Factor de diseño: 4:1
• El número de serie en la placa se coordina con el certificado para trazabilidad completa
• Cantidad mínima de pedido (MOQ): 100 metros
• Embalaje: Cartón más palet de acero
