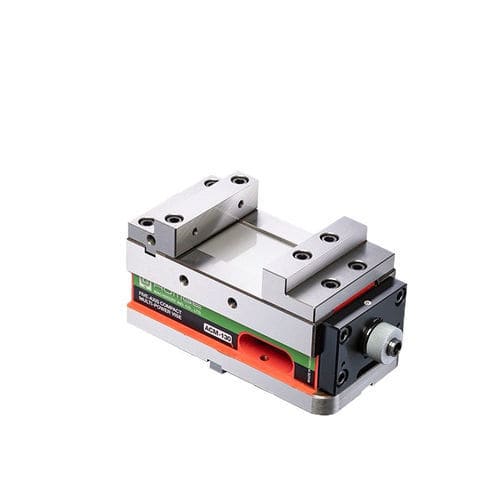

Mordaza para máquina herramienta ACM series

para fresadorapara máquinas herramientas de 5 ejesde tornillo

Resumen del producto
Mordaza compacta para 5 ejes con sistema mecánico patentado MULTI-POWER que proporciona fuerza de sujeción regulable hasta 0–5000 kg. Cuerpo ultracompacto y gran apertura de mordazas, pensada para centros de mecanizado CNC 5 ejes y centros CNC horizontales/verticales para optimizar el espacio de mesa y el despeje de herramientas.

Ventajas

• Longitud total mínima con gran apertura de mordazas para un mejor aprovechamiento del espacio en la máquina
• El sistema mecánico patentado MULTI-POWER aumenta la fuerza de sujeción hasta 5000 kg sin componentes hidráulicos
• Adecuada para centros de mecanizado CNC de 5 ejes y centros CNC horizontales/verticales

Características

• Sistema MULTI-POWER en acero de rodamiento que proporciona amplificación mecánica constante de la fuerza y evita las fugas de aceite típicas de las mordazas hidráulicas
• Diseño compacto con gran carrera de mordazas para un sujeción flexible y mayor productividad
• Cubiertas especiales del husillo que protegen el husillo de las virutas y reducen el desgaste interno
• Mordazas en acero para herramientas SCM440, templadas hasta approx. HRC 55 para sujeción segura
• Cuerpo en fundición dúctil (FCD60) con guías endurecidas approx. HRC 52 para resistencia y precisión

Compatibilidad
Compatible con sistemas de cambio rápido punto cero 52/96 mm. Recomendado uso con placas M-96x96 (8066, 8067, 8057).

Especificaciones (unidad: mm)
Model | A | B | C | C1 | D | E | E1 | F | G | H | I | J | J1 | K | K1 | L | M | O | P | Pull Studs | Fuerza Máx. Sujeción | Peso (kg)
ACM-130 | 134 | 100±0.01 | 105 | 173 | 52 | M8 | 18 | 250 | 263 | 130 | 10 | 28 | 62 | 34 | 17 | 128 | 115 | 70 | 18 | M-96x96PS | 5000 kg | 22
ACM-160 | 150 | 100±0.01 | 167 | 247 | 93 | M10 | 18 | 350 | 363 | 160 | 10 | 40 | 80 | 50 | 25 | 158 | 175 | 90 | 25 | M-96x96PS | 5000 kg | 40

Accesorios estándar

• 2 x cuñas de alineación
• 4 x clamps
• 1 x llave

Accesorios opcionales

• Mordazas dentadas
• Mordazas blandas

Aplicaciones / notas

• Diseñado para sujeción de alta precisión en centros de mecanizado 5 ejes y otros centros CNC, especialmente cuando el espacio en máquina es limitado
• El sistema mecánico MULTI-POWER reduce el mantenimiento frente a mordazas hidráulicas y proporciona presión de sujeción estable y repetible

Características / especificaciones técnicas

• Marca: HOMGE
• Serie: ACM series (ACM-130, ACM-160)
• Fuerza máxima de sujeción: hasta 5000 kg mediante MULTI-POWER
• Material del cuerpo: fundición dúctil (FCD60)
• Dureza de las guías: aprox. HRC 52
• Material de las mordazas: acero para herramientas SCM440, templado aprox. HRC 55
• Protección del husillo: cubiertas especiales anti-virutas
• Pull studs: M-96x96PS (compatible con sistemas 52/96 mm)
• Unidades en tablas: mm
• Peso: ACM-130 = 22 kg; ACM-160 = 40 kg
