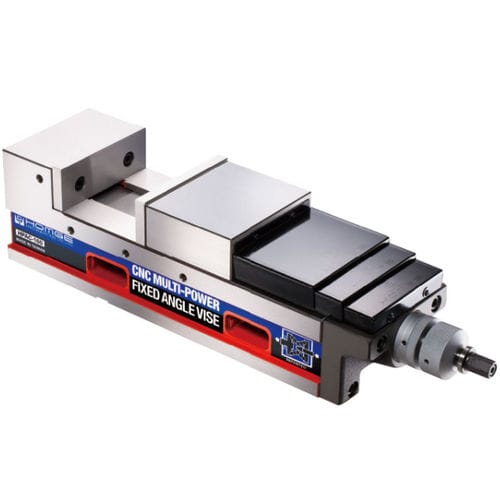

Mordaza para fresadora HPAC series

para máquina herramientasimplehorizontal

Resumen
Mordaza de precisión angular fija diseñada para centros de mecanizado CNC y operaciones de fresado de gran carga. El sistema mecánico MULTI-FUERZA incrementa la fuerza de amarre manteniendo repetibilidad y precisión de posicionamiento.

Ventajas principales

• Patentes: M458489, M395751, M390838, M435335
• Repetibilidad / precisión de posicionamiento: ±0,01 mm
• Rango de fuerza de apriete mecánica ajustable: 0–8000 kg (según modelo)

Características destacadas

• Cuerpo monobloque en fundición nodular (FCD60) para alta rigidez y precisión; deformación bajo 4500 kg ≤ ±0,01 mm
• Guías endurecidas a HRC 50 para mantener la altura de posicionamiento y aumentar la durabilidad
• Sistema ANGLE-LOCK: baja automáticamente la pieza sobre la bancada para evitar elevación, garantizando sujeción precisa ±0,01 mm bajo 4500 kg
• Sistema MULTI-FUERZA en acero de rodamiento de alta calidad: duplica la fuerza de amarre en dos medios giros (primer medio giro ≈ 2500 kg; segundo medio giro ≈ 4500 kg) y estabiliza la fuerza de apriete
• Anillo tope regulable para preajustar y repetir la fuerza de apriete deseada
• Puedes montar la mordaza en horizontal o vertical; la altura fija permite usar varias mordazas simultáneamente

Aplicaciones

• Adecuada para configuraciones multi-unidad en centros de mecanizado CNC horizontales y verticales y fresadoras convencionales; ideal para fabricación de moldes, mecanizados de corte pesado y líneas de producción que requieren fuerza de amarre alta y constante

Tabla de especificaciones (Unidad: mm)
Modelo | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | L | M | Máx. fuerza de amarre | Peso (kg)
HPAC-130 | 147 | 95±0.01 | 0-190 | 70-260 | 115-305 | 185-375 | 80±0.02 | 18 | 475 | 583 | 131 | 19 | 15 | 55 | 120 | 150 | 6000 kg | 47
HPAC-160 | 160 | 105±0.01 | 0-250 | 85-325 | 140-375 | 220-460 | 80±0.02 | 18 | 560 | 670 | 161 | 19 | 15 | 58 | 120 | 165 | 8000 kg | 65
HPAC-160L | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 580 | 690 | 161 | 19 | 15 | 58 | 120 | 165 | 8000 kg | 67
HPAC-200 | 170 | 110±0.01 | 0-305 | 90-380 | 155-440 | 240-530 | 100±0.02 | 18 | 635 | 743 | 201 | 19 | 18 | 63 | 120 | 197 | 8000 kg | 95

Accesorios estándar

• 2 chavetas de alineación
• 4 bridas de sujeción
• 1 llave

Accesorios opcionales

• Mordazas delanteras/traseras (varios tipos: estriadas en cruz, escalonadas, en V, combinadas, etc.)

Especificaciones técnicas

• Material: fundición nodular (FCD60)
• Dureza de las guías: HRC 50
• Repetibilidad / precisión: ±0,01 mm
• Rango de fuerza de amarre ajustable: 0–8000 kg (sistema mecánico multi-fuerza)
• Mecanismo de apriete patentado multi-fuerza y sistema ANGLE-LOCK
• Altura fija para configuraciones multi-unidad; montaje horizontal o vertical
• Modelos disponibles: HPAC-130, HPAC-160, HPAC-160L, HPAC-200
